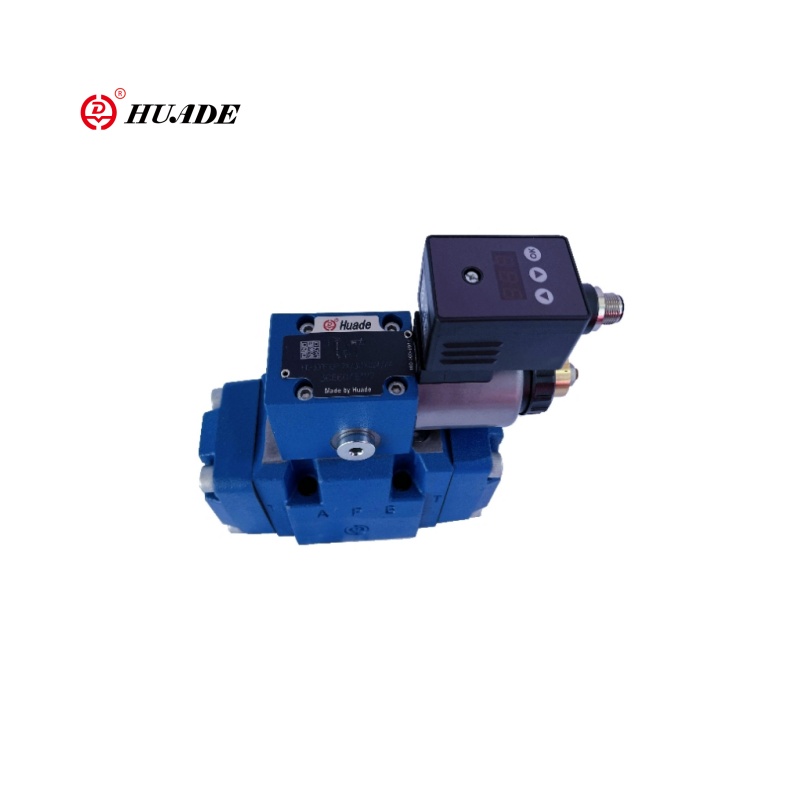

3 방향 파일럿 작동 비례 압력 감소 밸브 3DRE-7X는 전기 신호 비율을 통해 배출 압력을 조정하는 고정밀 압력 제어 성분입니다. 밸브 3DRE-7X는 3 방향 설계를 채택합니다. 압력 감소 기능 외에도 T- 포트 언 로딩을 실현하고 에너지를 절약하며 열을 줄일 수 있습니다. 밸브는 소형 흐름 파일럿 밸브에 의해 구동되며, 이는 조정이 더 정확하고 전력 소비가 낮습니다.
| 기술 데이터 | |||
| 일반적인 | |||
| 크기 ng | 10 | 16 | |
| 체중 kg | 3DRE 및 3DREM 유형 | 7.5 | 10.3 |
| 3dree 및 3dreme 유형 | 7.6 | 10.4 | |
| 설치 위치 | 어떤 것, 가급적 수평 | ||
| 저장 온도 범위 ℃ | -20 ~+80 | ||
| 주변 온도 범위 ℃ | HD-3DRE 및 HD-3DREM을 입력하십시오 | -20 ~+70 | |
| HD-3DREE 및 HD-3DREME를 입력하십시오 | -20 ~+50 | ||
특징:
▶ 3 방향 버전
▶ 회전식 코일을 갖는 비례 솔레노이드를 통한 작동
▶ 서브 플레이트 장착
▶ ISO 4401에 따른 포팅 패턴
▶ 최대 압력 제한, 선택 사항
▶ 단일 소스의 밸브 및 제어 전자 장치
▶ 통합 전자 장치 (OBE) (유형 HD-3DRE (M) E) :
- 명령 값 압력 특성 곡선의 제조 공차가 거의 없습니다.
▶ 외부 제어 전자 장치 (유형 HD-3DRE (M)
▶ 선형 명령 값 압력 특성 곡선
애플리케이션:
3 방향 파일럿 작동 비례 압력 감소 밸브 3DRE-7X는 산업용 유압 시스템, 엔지니어링 기계, 테스트 장비 및 테스트 벤치, 항공 우주 및 조선소, 금속성 장비의 고온 유압 시스템 (예 : 연속 캐스팅 기계)에서 사용할 수 있습니다.
기능, 섹션

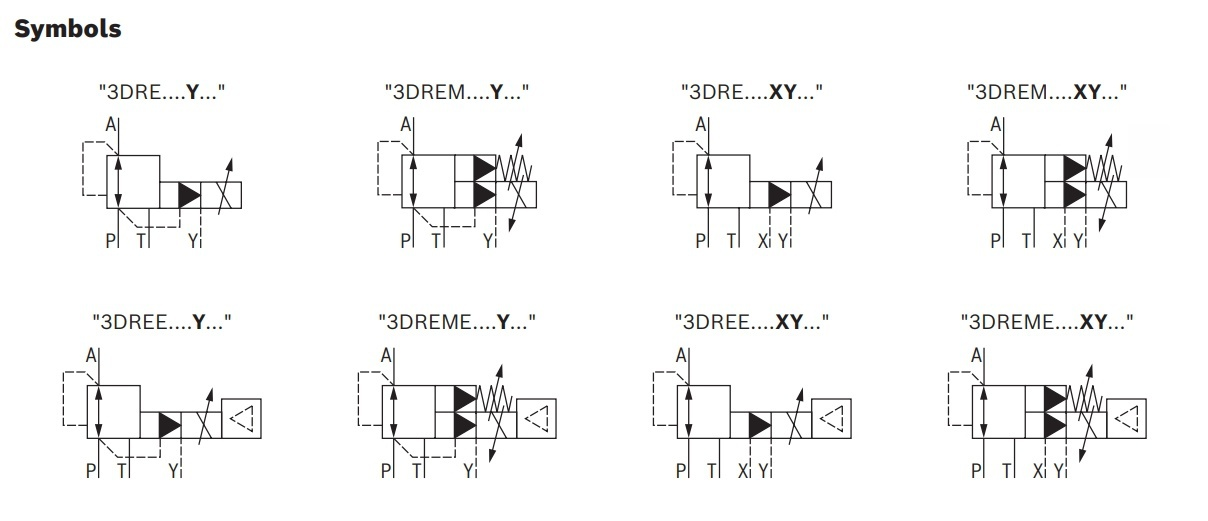

밸브 유형 3DRE (M) 및 3DRE (M) E는 액추에이터의 압력 제한을 갖는 전기적으로 조종사로 작동하는 3 방향 압력 감소 밸브입니다.
그것들은 시스템 압력의 감소 (p에서 a) 및 제한 (a ~ t)에 사용됩니다.
설정

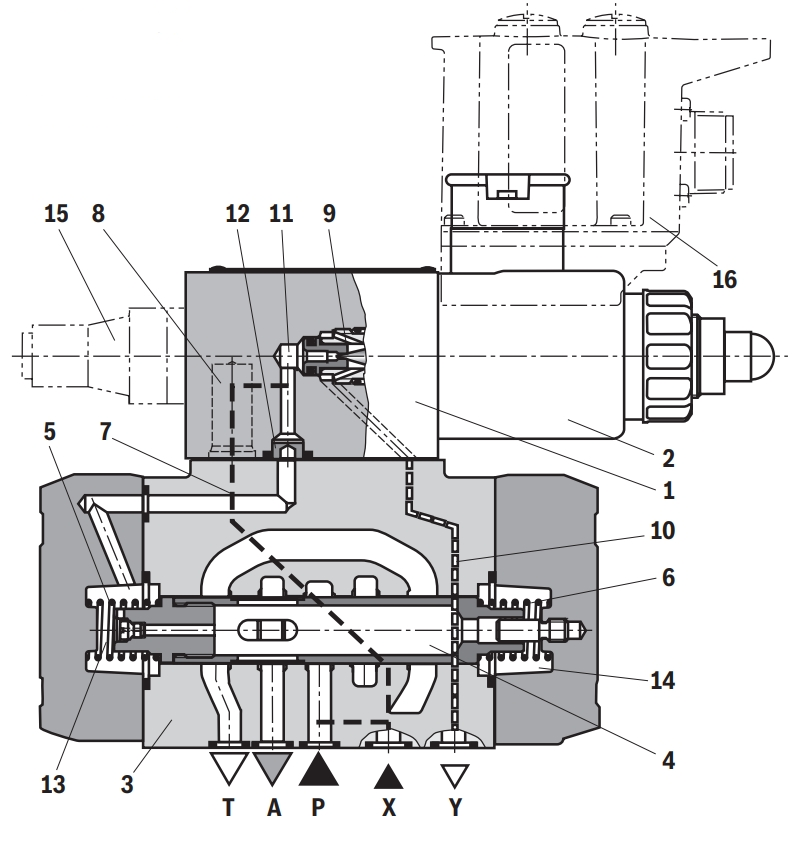

밸브는 두 개의 메인 어셈블리로 구성됩니다.
▶ 비례 솔레노이드 (2)가있는 파일럿 제어 밸브 (1), 선택적으로 최대 압력 제한 (15)
▶ 메인 밸브 (3) 메인 컨트롤 스풀 (4)
기능
▶ 파일럿 제어 밸브 (1)를 통해 포트 A에서 압력의 값 의존적 설정을 줄입니다.
▶ 압축 포트 P를 사용하면 스프링 (5) 및 (6) 메인 제어 스풀 (4)을 중앙 위치에 고정시킵니다.
이런 식으로 액추에이터에서의 시작 점프가 방지됩니다.
▶ 파일럿 유체는 유량 컨트롤러 (8)를 통해 제어 챔버 (11)를 통해 스로틀 갭 (9), 선 (10)을 통해 포트 Y 로의 보어 (7)로 흐릅니다.이 연결은 제로 압력으로 탱크로 이어집니다.
압력 감소
▶ 명령 값의 함수로서 제어 챔버 (11)에서 파일럿 압력의 축적.
▶ 노즐 (12)과 메인 제어 스풀 (4)의 오른쪽으로 스프링 챔버 (13)의 압력 축적.
유압 유체는 P에서 A로 흐릅니다.
▶ 포트 A의 액추에이터 압력은 스프링 챔버 (14)에서 사용할 수 있습니다.
▶ 포트 A의 압력 증가 파일럿 제어 밸브 (1)의 정해진 압력 (1)은 메인 스풀 (4)이 왼쪽으로 이동합니다. 포트 A의 압력은 파일럿 제어 밸브 (1)의 설정 압력과 거의 동일합니다.
압력 제한
▶ 포트 A의 압력이 파일럿 제어 밸브 (1)의 설정 압력을 초과하면 주 제어 스풀 (4)이 왼쪽으로 더 이동됩니다.
▶ 이것은 A에서 T로 연결을 열고 포트 A의 보류중인 압력을 설정 명령 값으로 제한합니다.
주소
