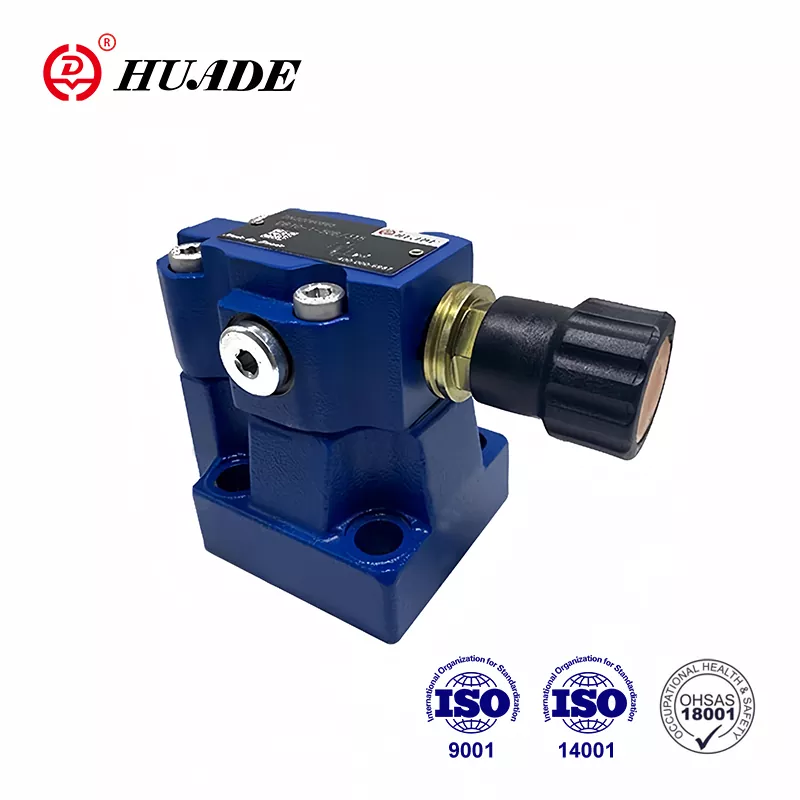

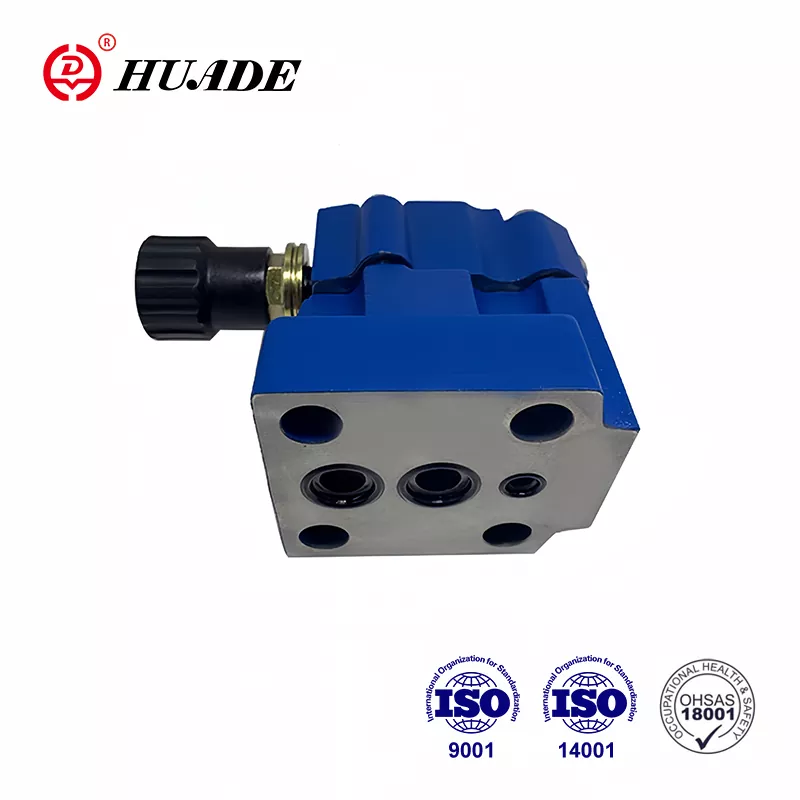

압력 릴리프 밸브 DB 10

1979년에 설립된 Huade Hydraulic은 Rexroth의 첨단 기술을 도입하여 중국 유압 산업의 리더가 되었습니다. Huade® 압력 릴리프 밸브 DB 10은 Rexroth의 DB10 시리즈와 일치합니다. 공장에서는 국내 자원을 합리적으로 활용하여 고객에게 저렴한 유압 밸브를 제공합니다. 동시에 유압 밸브의 품질을 보장하기 위해 전 세계에서 750대 이상의 첨단 기계를 도입했습니다. Huade Hydraulic과 그 계열사는 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Hude® 압력 밸브는 신뢰할 수 있는 품질과 안정적인 성능으로 인해 중국 및 해외에서 널리 판매되고 있습니다. Huade Hydraulics는 많은 유명 국내 기업과 협력하여 유압 솔루션을 제공합니다.

압력 릴리프 밸브 DB 10의 제품 매개변수

압력 릴리프 밸브 DB 10의 제품 특징 및 응용

특징:

▶ 서브플레이트 장착

▶ DIN 24 340, 형식 E, ISO 6264 및 CETOP - RP 121H에 따른 포팅 패턴

▶ 파이프 연결

▶ 연결 삽입

▶ 세 가지 조정 요소:

. 회전식 손잡이

. 마녀. 보호 캡이 있는 머리 나사

. 눈금이 있는 잠금식 회전 손잡이

▶ 내장된 방향 스풀 밸브를 통한 솔레노이드 작동 언로딩

애플리케이션:

압력 릴리프 밸브 DB 10은 제어 압력의 제한(DB) 또는 제한에 사용됩니다.

압력 릴리프 밸브 DB 10의 기능, 섹션 및 기호

일반적인

타입 DB 압력 밸브는 파일럿 작동식 압력 릴리프 밸브입니다.

압력 릴리프 밸브(DB)는 주로 메인 스풀 어셈블리(3)가 있는 메인 밸브(1)와 압력 조정 요소가 있는 파일럿 작동 밸브(2)로 구성됩니다.

압력 릴리프 밸브 타입 DB

포트 A에 존재하는 압력은 메인 스풀(3)에 작용합니다. 동시에 메인 스풀(3)의 스프링 장착 측과 볼(8)에 오리피스(4)와 (5)가 장착된 제어 라인(6)과 (7)을 통해 압력이 가해집니다. ) 파일럿 제어 밸브(2)에 있습니다. 포트 A의 압력이 스프링(9)에 설정된 밸브를 초과하면 볼(8)이 스프링(9)에 대해 열립니다.

이에 대한 신호는 포트 A의 제어 라인(10) 및 (6)을 통해 내부적으로 제공됩니다. 메인 스풀(3)의 스프링 장착 측에 있는 압력 유체는 이제 제어 라인(7), 오리피스 보어(11)를 통해 흐릅니다. ) 및 볼(8)을 스프링 챔버(12)에 넣습니다. DB...50B/...유형에서는 제어 라인(13)을 통해 내부적으로 탱크로 흐르고, DB..50/..Y..유형에서는 제어 라인(14)을 통해 외부로 흐릅니다. 오리피스(4) 및 (5)로 인해 메인 스풀(3)에서 압력 강하가 발생하고 포트 A에서 포트 B로의 연결이 열립니다. 이제 압력 유체는 설정된 작동 압력을 유지하면서 포트 A에서 포트 B로 흐릅니다.

압력 릴리프 밸브는 포트 "X"(15)를 통해 언로드되거나 다른 압력(두 번째 압력 단계)으로 전환될 수 있습니다.

DB...50B의 구조

DB...50B의 상징

알아채다

1. 유체를 여과해야합니다. 최소 필터 미세도는 20μm입니다.

2. 탱크는 밀봉되어야 하며 공기 입구에는 공기 필터가 설치되어야 합니다.

3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 고강도 수준(클래스 10.9)이어야 합니다. 샘플북에 기재된 사양에 따라 선택하여 사용하시기 바랍니다.

5. 밸브와 연결된 표면의 거칠기는 요구됩니다. 표면 거칠기는 0.8입니다.

6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
