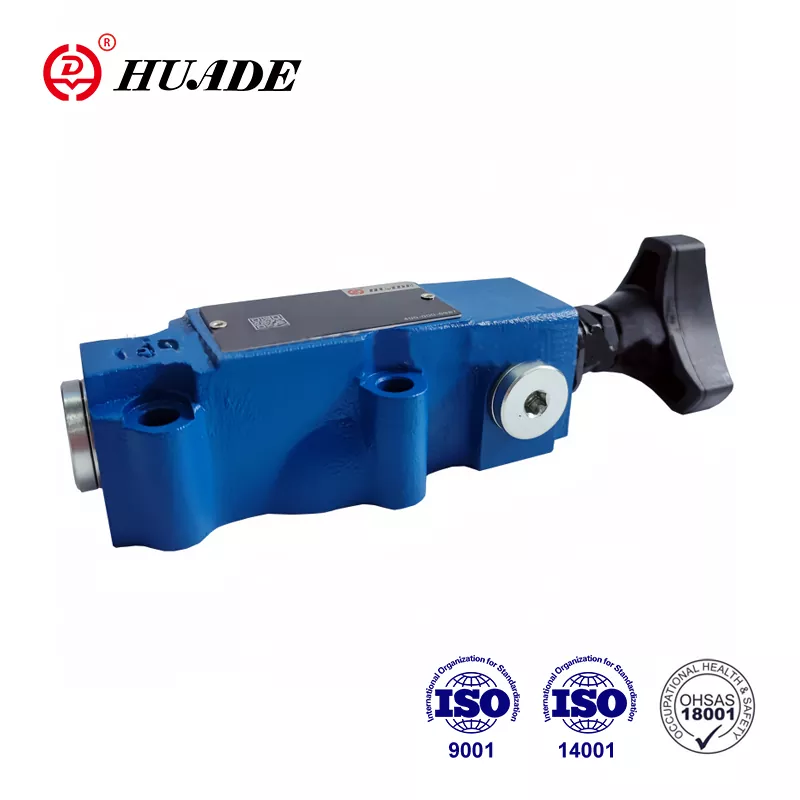

Huade® 원격 제어 릴리프 밸브 DBT는 저렴한 가격을 가지고 있습니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. Huade Hydraulic은 품질에 큰 스트레스를줍니다. 공장은 유압 밸브의 품질을 보장하기 위해 전 세계에서 수입 된 750 개 이상의 고급 생산 장비를 운영합니다. 모든 압력 밸브는 공장을 떠나기 전에 엄격한 테스트를 거치게됩니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade®는 중국 유압 산업에서 뛰어난 브랜드입니다. 일련의 압력 제어 밸브는 우수한 성능으로 인해 해양 유압 시스템 및 기타 필드에서 널리 사용됩니다.
|
기술 데이터 |
||
|
압력 유체 |
미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰) |
|
|
온도 범위 (℃) |
-30 ～+80 |
|
|
점도 범위 (mm2/s) |
10 ~ 800 |
|
|
Max.Flow (L/Min) |
3 |
|
|
맥스. 작동 압력 (MPA) |
31.5 |
|
|
맥스. 압력 설정 (MPA) |
최대 10 또는 31.5 |
|
|
역 압력 |
DBT (MPA) |
|
|
DBWT (MPA) |
최대 10 (AC); 최대 16 (DC) |
|
특징:
▶ 장거리 원격 제어
▶ 서브 플레이트 장착
▶ 세 가지 조정 요소 :
▶ 회전식 손잡이
▶ 16 진. 보호 캡이있는 헤드 나사
▶ 스케일이있는 잠금 식 회전 손잡이
유형 DBT 및 DBWT 원격 제어 압력 밸브는 파일럿 작동 압력 릴리프 밸브입니다.
유형 DBT는 주로 메인 밸브 (1), 메인 스풀 (2), 밸브 시트 (3) 및 조정 (6)으로 구성됩니다.
시스템의 압력은 오리피스를 통해 스풀 (2)에 작용합니다. 압력이 스프링에 설정된 밸브를 초과하는 경우, 압력 유체 배수는 포트 T (또는 배수 외부)에서 탱크로 배출됩니다.
압력 릴리프 밸브 DBT의 구조 및 기호
1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.
2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.
3. 공장을 떠날 때 서브 플레이트가없는 제품.
4. Valve 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.
5. 밸브와 연결된 표면의 거칠기 표면 거칠기는 0.8입니다.
6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
