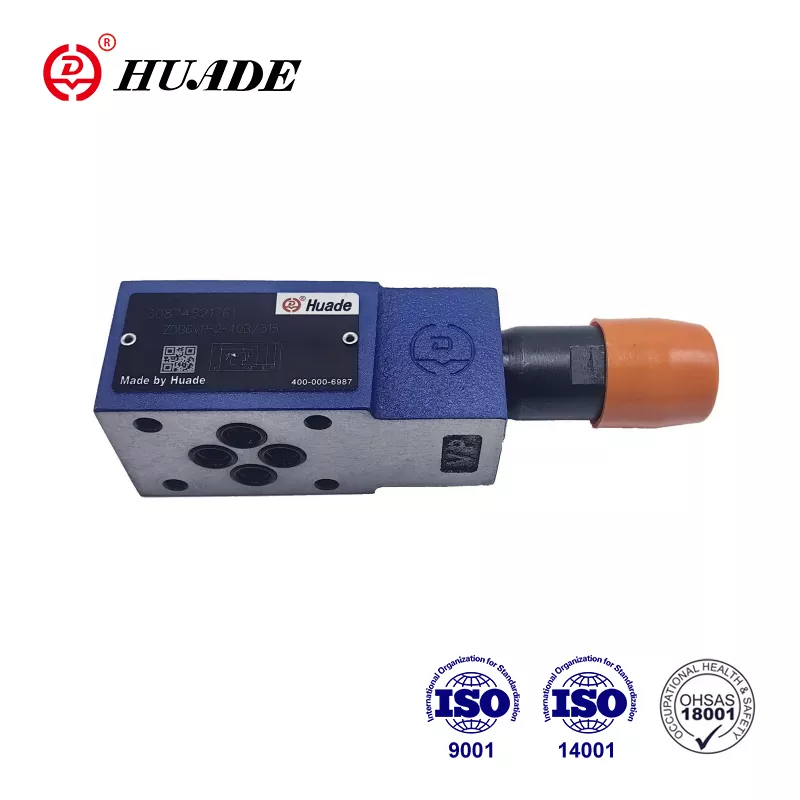

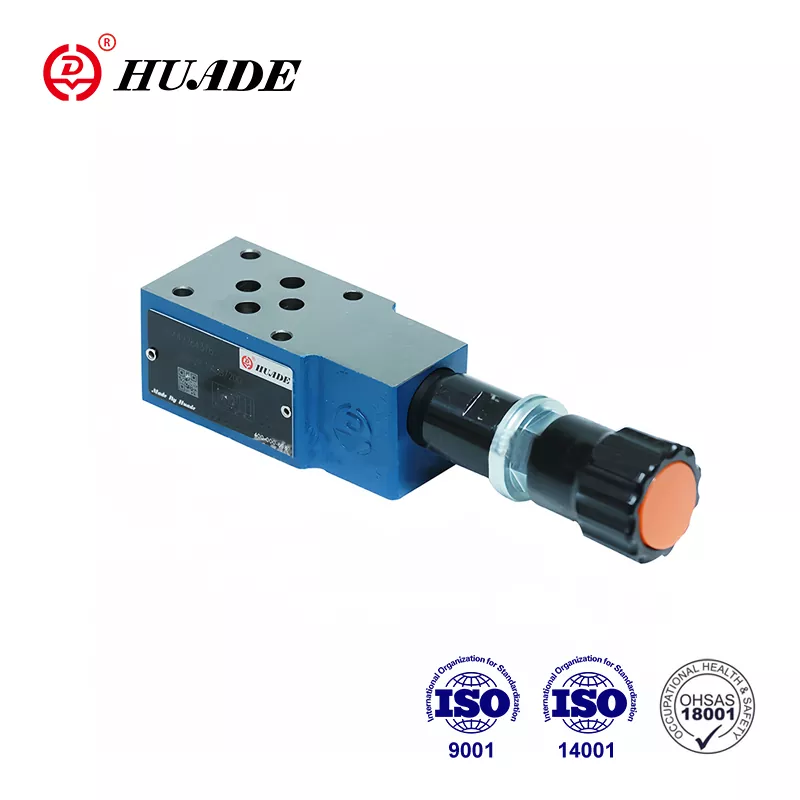

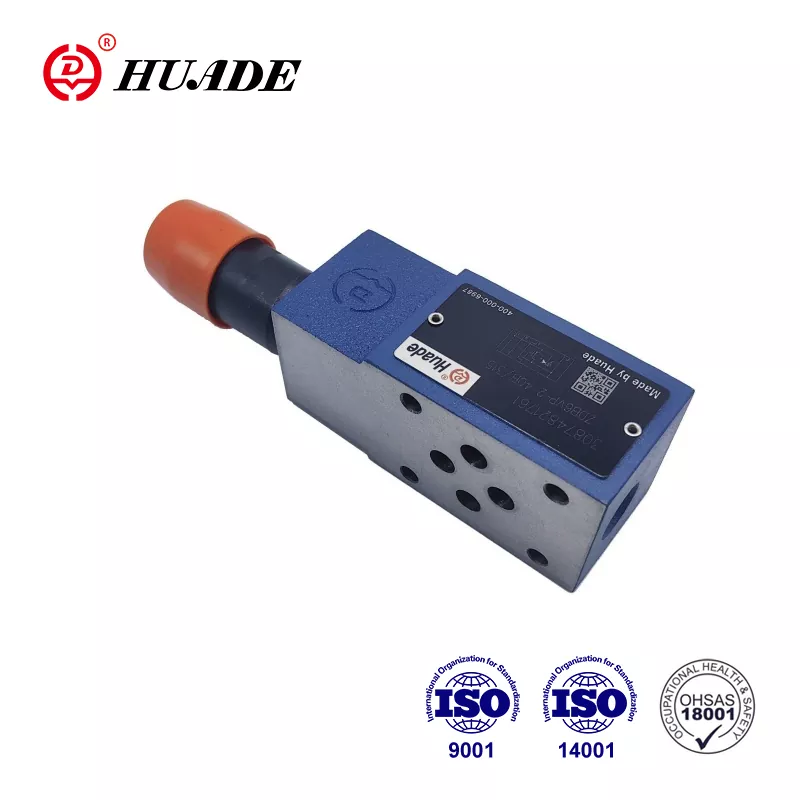

압력 릴리프 밸브 Z2DB 6

1979 년에 설립 된 Huade Hydraulic은 이제 상당한 규모의 생산으로 성장했습니다. 압력 릴리프 밸브 Z2DB 6은 다른 국제 유명 브랜드에 비해 상대적으로 가격이 상대적으로 낮습니다. 공장은 실용성과 비용 효율성에 더 많은 관심을 기울입니다. 더 저렴한 제품을 제공하기 위해 공장은 국내 자원으로 가득합니다. 동시에 품질을 보장하기 위해 전 세계에서 750 개 이상의 고급 생산 장비를 도입했습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. 다른 유사한 유압 밸브와 비교할 때 Huade® 압력 릴리프 밸브는 기술이 더욱 발전하고 내구성이 뛰어납니다. 그들은 신뢰할 수있는 품질과 안정적인 성능으로 인해 군사 산업에서 널리 사용됩니다.

압력 릴리프 밸브의 제품 매개 변수 Z2DB 6

압력 릴리프 밸브의 제품 기능 및 적용 Z2DB 6

특징:

▶ 샌드위치 플레이트 밸브

▶ 4 압력 범위

▶ 5 회로 옵션

▶ 하나 또는 두 개의 압력 릴리프 카트리지가 있습니다

▶ 4 조정 요소.

· 회전식 손잡이

· 육각형 및 보호 캡이있는 슬리브

· 스케일이있는 잠글 수있는 회전식 손잡이

· 잠글 수있는 회전식 손잡이

애플리케이션:

압력 릴리프 밸브 Z2DB 6의 주요 기능은 유압 시스템 내의 압력을 제한하는 것입니다.

압력 릴리프 밸브의 섹션 및 기호 ZDB 6

압력 릴리프 밸브 유형 ZDB 및 Z2DB는 파일럿 작동하며 샌드위치 플레이트 설계입니다.

그것들은 기본적으로 하나 또는 두 개의 압력 릴리프 밸브 카트리지와 함께 하우징 (7)으로 구성됩니다.

시스템 압력은 조정 요소 (4)에 의해 설정됩니다.

휴식시 밸브가 닫힙니다. 포트 A의 압력 Spool (1)의 행동. 동시에 압력은 오리피스 (2)를 통해 스풀 (1)의 스프링로드 (1)와 오리피스 (3)를 통해 파일럿 포펫 (6)까지 오리피스 (2)를 통과합니다. 포트 A의 압력이 스프링 (5)에 설정된 값보다 높아지면 파일럿 포펫 (6)이 열립니다. 유체는 이제 스풀 (1), 오리피스 (3) 및 채널 (8)의 스프링로드 측에서 포트 T로 흐를 수 있습니다. 결과 압력 강하는 스풀 (1)을 이동시켜 스풀 (5)에 설정된 압력이 유지되는 반면,이를 스프링 (1)으로 이동시켜 스프링 (5)을 유지합니다.

두 스프링 챔버의 파일럿 오일은 포트 T를 통해 탱크 외부로 돌아갑니다.

Z2DB 6의 상징

알아채다

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 공장을 떠날 때 서브 플레이트가없는 생산물이 필요한 경우 특별히 주문하십시오.

4. Valve 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.

5. 밸브와 연결된 표면의 거칠기 표면 거칠기는 0.8입니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
