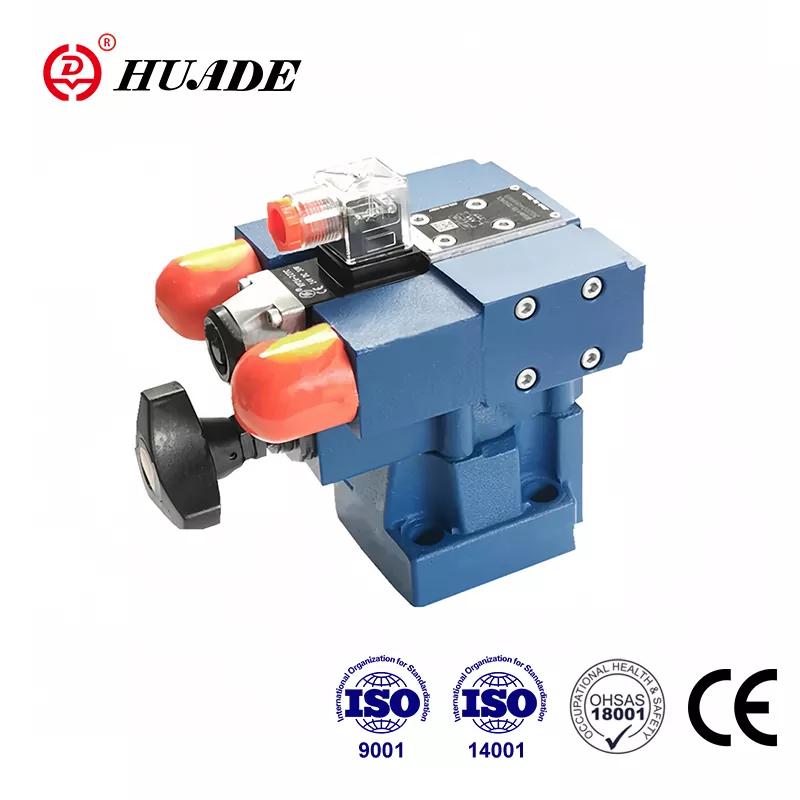

Huade Hydraulic은 제품의 실용성에 더 많은 관심을 기울입니다. 압력 릴리프 밸브 DB3U는 좋은 품질과 저렴한 가격으로 잘 알려진 제품과 경쟁력이 있습니다. Huade Hydraulic은 Rexroth와의 두 가지 장기적인 협력을 통해 Rexroth의 최첨단 기술을 도입했습니다. 중국 유압 산업의 선도적인 브랜드인 Huade® 압력 릴리프 밸브는 광범위한 시장 인지도와 사용자 신뢰를 얻습니다. 기업의 모든 지점은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade®의 선도적인 제품은 CCS(중국 선급 협회) 인증을 받았으며 해양 산업에서 널리 사용됩니다.
|
크기 |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
유량(L/min) |
스레드 연결 |
100 |
200 |
400 |
600 |
||
|
서브플레이트 장착 |
- |
200 |
- |
400 |
- |
600 |
|
|
사용압력(MPa) |
포트 A, B, X. 최대 31.5 |
||||||
|
배압(포트 Y)(MPa) |
최대 31.5 |
||||||
|
최소 설정압력(MPa) |
작동 곡선 보기 |
||||||
|
최대. 설정압력(MPa) |
최대 10 또는 31.5 |
||||||
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
||||||
|
점도 범위(mm ²/s) |
10~800 |
||||||
|
온도범위(℃) |
-30 ~ +80 |
||||||
|
방향 밸브의 크기 |
방향 밸브 4WE5 참조 |
||||||
특징:
▶ 서브플레이트 장착
▶ 나사 연결
▶ 매니폴드에 설치
▶ 3가지 조정 요소:
. 회전식 손잡이
. 내부 육각형 및 보호 캡이 있는 나사
. 눈금이 있는 회전식 손잡이
▶ 장착된 방향 밸브를 통한 솔레노이드 작동 제어
애플리케이션:
압력 릴리프 밸브 DB3U는 작동 압력 제한에 사용됩니다.
유형 DB3U 압력 밸브는 파일럿 작동식 압력 릴리프 밸브입니다. 솔레노이드를 작동시켜 다른 압력 단계(2 또는 3단계)로 전환할 수 있습니다.
압력 릴리프 밸브는 주로 메인 밸브로 구성됩니다. 4/3,4/1 방향 제어 밸브(유형 WE5...) 및 3개의 파일럿 밸브.
전원이 차단된 상태에서 포트 A의 압력은 파일럿 밸브(7)에 의해 설정됩니다.
포트 A에 존재하는 압력은 메인 스풀(1)에 작용합니다. 동시에 메인 스풀(1)의 스프링 장착 측과 포핏(6)에 오리피스(2)와 (3)이 장착된 제어 라인(12)과 (4)를 통해 압력이 가해집니다. ) 파일럿 제어 밸브(7)에 있습니다. 포트 A의 압력이 스프링(8)에 설정된 값을 초과하면 포핏
(6)은 스프링(8)에 반대 방향으로 열립니다.
이에 대한 신호는 포트 A의 제어 라인(12) 및 (4)를 통해 내부적으로 제공됩니다. 메인 스풀(1)의 스프링 장착 측에 있는 압력 유체는 이제 제어 라인(3), 포핏(6)을 통해 흐릅니다. 스프링 챔버(9)에 넣습니다. DB3U...30/... 유형에서는 내부적으로 제어 라인(10)을 통해 탱크로 흐르고, DB3U..30/..Y.. 유형에서는 포트 Y를 통해 외부적으로 흐릅니다. 오리피스( 2) 및 (3) 메인 스풀(1)에서 압력 강하가 발생하면 포트 A에서 포트 B로의 연결이 열립니다. 이제 작동유는 밸브 설정 작동 압력을 유지하면서 포트 A에서 포트 B로 흐릅니다.
솔레노이드 "a"에 전원이 공급되면: 포트 A의 압력은 파일럿 밸브 II에 의해 설정됩니다.
솔레노이드 "b"에 전원이 공급되면: 포트 A의 압력은 파일럿 밸브 I에 의해 설정됩니다.
파일럿 밸브(7)의 설정 압력은 파일럿 I 및 II의 설정 압력보다 높아야 합니다.
DB2U 유형
타입 DB2U 압력 밸브는 주로 방향 제어 밸브(타입 WE5...)와 3개의 파일럿 밸브로 구성되며, 이 밸브의 기능은 기본적으로 밸브 타입 DB3U와 동일합니다.
압력 릴리프 밸브 DB3U의 구조
기호
