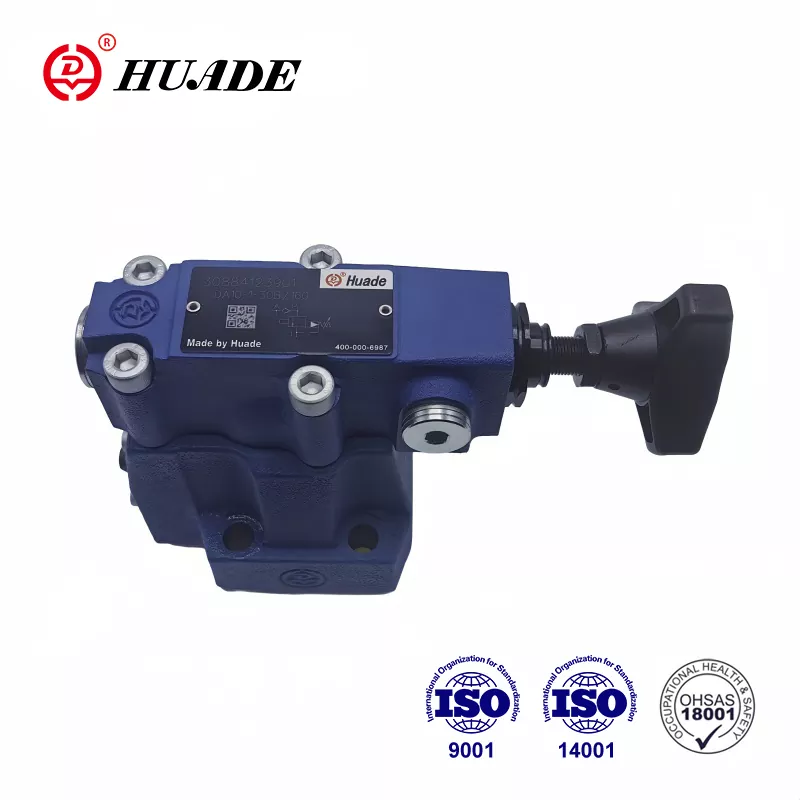

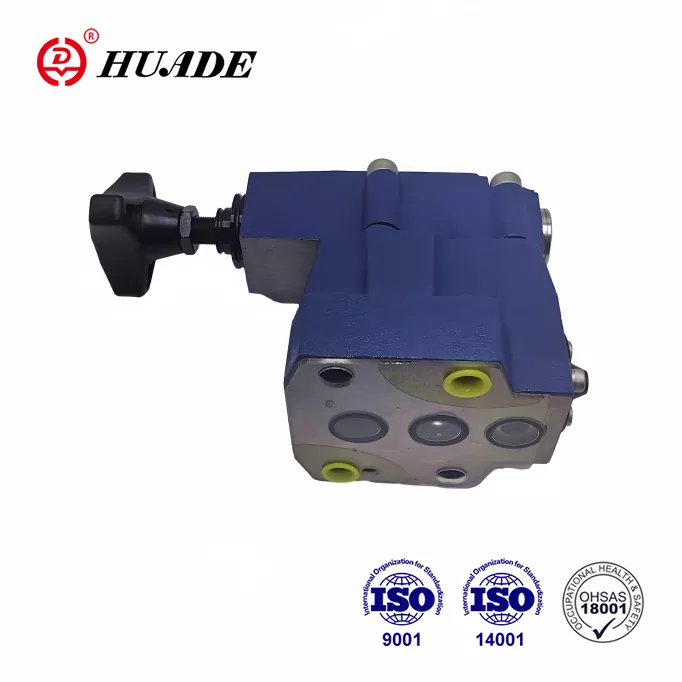

압력 차단 밸브 DA

중국 유압 산업의 주요 브랜드 인 Huade® 유압 압력 밸브는 저렴한 가격의 1 단계 브랜드에 비해 품질을 위해 시장에 선호됩니다. Huade® 압력 릴리프 밸브 DA는 두 번의 장기 협력으로 인해 Rexroth가 제공하는 시리즈 제품을 대체 할 수 있습니다. 기업의 모든 지점은 세 가지 주요 국가 시스템 인증, 즉 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade Hydraulic은 전 세계에서 750 개 이상의 고급 장비를 도입했습니다. 또한 각 압력 밸브의 우수한 성능을 보장하기위한 우수한 검사 시스템이 있습니다.

압력 차단 밸브의 제품 매개 변수 da

압력 차단 밸브의 제품 기능 및 적용 DA

특징:

▶ 서브 플레이트 장착 :

▶ 4 조정 요소 :

● 로터리 노브

● 내부 육각형 및 보호 캡이있는 슬리브

● 스케일이있는 잠글 수있는 회전식 손잡이

● 스케일이있는 로터리 손잡이

▶ 3 압력 등급

▶ 솔레노이드는 내장 방향 밸브를 통해 작동하는 작동을 작동시켰다

압력 차단 밸브의 기능, 섹션 및 기호 DA

압력 제어 밸브 타입 DA는 파일럿 작동 압력 차단 밸브입니다. 그들은 축합기 로딩 압력에 도달하자마자 펌프 흐름을 압박되지 않은 바이 패스로 전환하는 데 사용됩니다. 밸브의 추가 응용 프로그램은 고압 펌프가 높고 저압이있는 시스템에 있습니다. 이 경우, 저압 펌프는 고압에 도달하자마자 압력이없는 바이 패스로 전환됩니다.

압력 차단 밸브 DA는 기본적으로 기본 스풀 어셈블리가있는 메인 밸브, 압력 조정 요소가있는 파일럿 밸브 및 체크 밸브로 구성됩니다. 크기 10 밸브에서 체크 밸브는 메인 밸브에 내장되어 있습니다. 밸브 크기 25와 32에서 체크 밸브는 메인 밸브 아래에 설치된 별도의 플레이트에 내장되어 있습니다.

압력 차단 밸브 타입 DA

펌프를 P에서 A 또는 P로 T로 전환합니다.

펌프는 체크 밸브 (1)를 통해 유압 시스템 (p에서 a)으로 흐름을 전달합니다. 파일럿 제어 스풀 (4)의 파일럿 라인 (3)을 통한 포트 A의 압력. 동시에, 포트 P의 압력은 오리피스 (5) 및 (7)를 통해 파일럿 밸브 (2)의 메인 스풀 (6) 및 포펫 (8)의 스프링 측면으로 통과합니다. 유압 시스템의 정해진 컷오프 압력에 도달하자마자 Poppet (8)은 스프링 (9)에 대해 해제됩니다. 압력 유체는 이제 오리피스 (5)와 (7)을 통해 스프링 챔버 (11)로 흐릅니다. 에서

여기서, 유체는 밸브 타입 DA의 제어 라인을 통해 내부적으로 탱크로 되돌아 가거나 밸브 타입 DA.30B/..의 제어 라인을 통해 외부로 오리피스 (5)와 (7)으로 인해 주요 스풀 (6)에 압력 강하가 존재합니다. 메인 스풀 (6)은 이제 좌석을 들어 올려 P에서 T로 연결을 엽니 다. 체크 밸브 (1) 이제 A에서 P 로의 연결을 복용합니다. 이제 Poppet (8)은 이제 파일럿 스풀 (4)을 통해 시스템 압력에 의해 열려 있습니다.

펌프 전환 펌프 흐름은 P에서 T로 P로 흐릅니다.

파일럿 스풀 (4)의 면적은 포펫의 유효 영역보다 17% 더 큽니다 (8). 따라서 파일럿 스풀 (4)의 효과적인 힘은 포펫의 효과적인 힘보다 17% 더 큽니다 (8). 액추에이터 압력이 스위칭 압력 차동에 해당하는 밸브에 의한 컷오프 압력과 관련하여 떨어지면, 스프링 (9)은 Poppet (8)을 시트로 밀어 넣습니다. 그런 다음 메인 스풀 (6)의 스프링로드 된쪽에 압력을 기반으로합니다. 스프링 (10)과 함께 메인 스풀 (6)을 닫고 연결을 P에서 T로 분리합니다. 펌프 흐름은 체크 밸브 (1)를 통해 유압 시스템 (P에서 A)으로 다시 한 번 전달됩니다.

DA10의 구조 ... 30b

da의 상징 ... 30b
