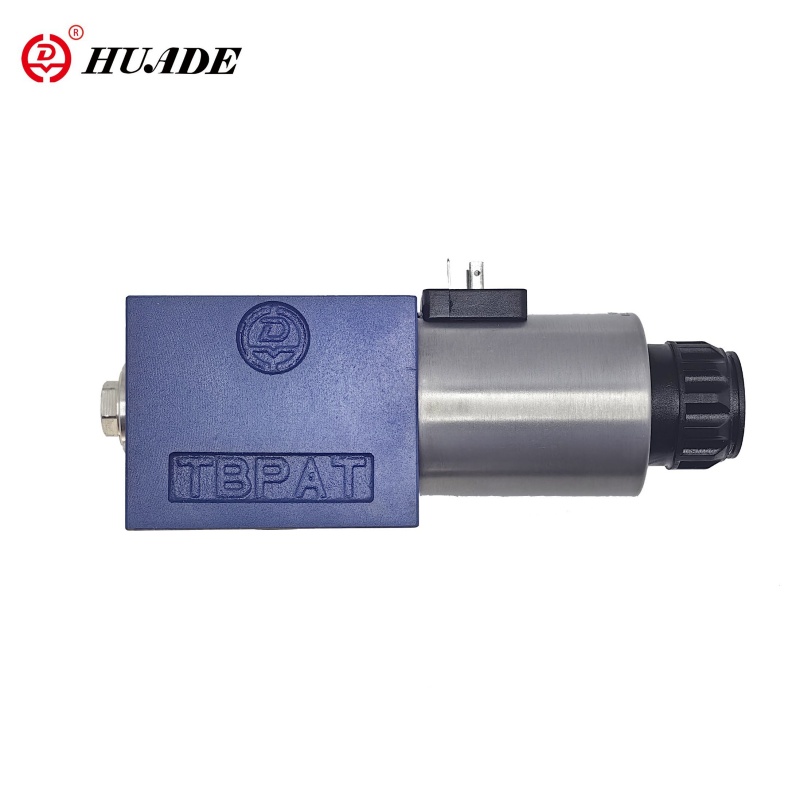

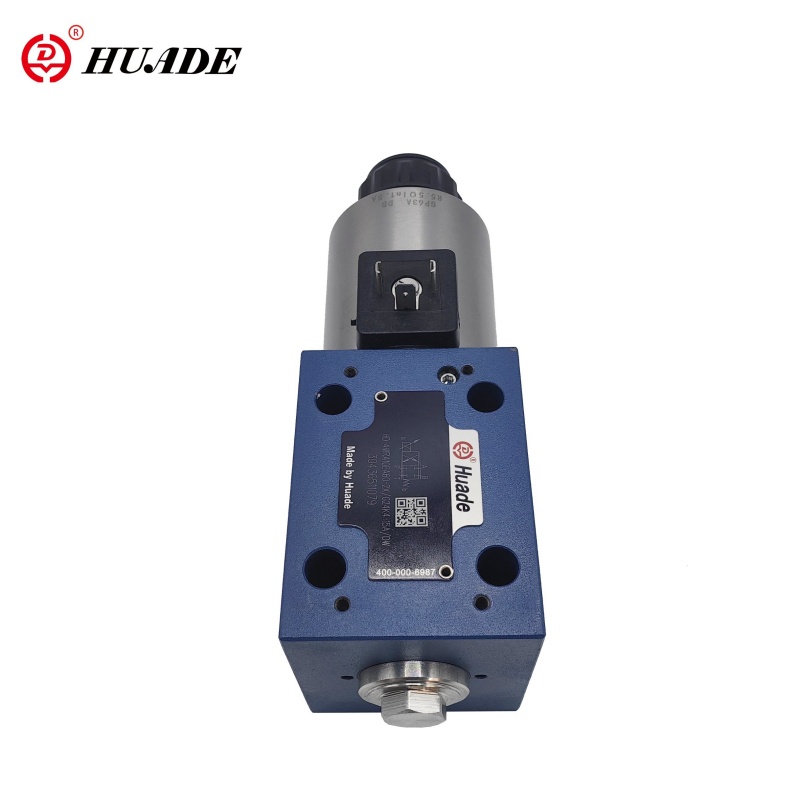

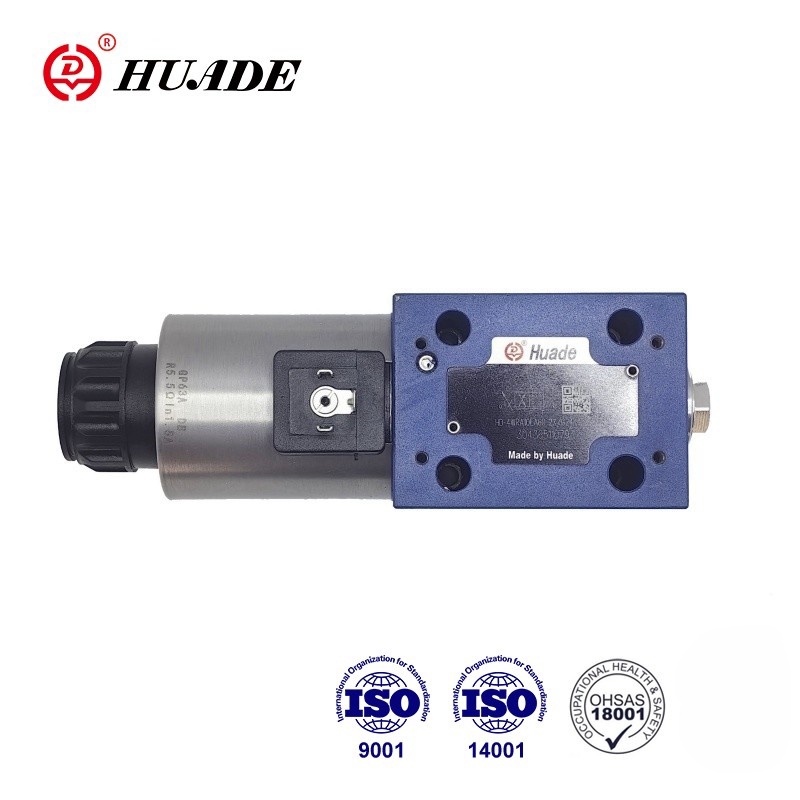

4/2 및 4/3 방향 비례 방향 밸브는 서브플레이트 장착용 직동형 구성품으로 설계되었습니다. 중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통해 작동됩니다. 솔레노이드는 외부 제어 전자장치(WRA 유형) 또는 통합 제어 전자장치(WRAE 유형)에 의해 제어됩니다. 4WRA 10 EA60-2X의 성능은 두 가지 장기적인 협력으로 인해 Rexroth와 일치할 수 있습니다.
| 유압 | |||
| 밸브 종류 | HD-WRA | HD-WRAE | |
| 사용압력(MPa) | 포트 A,P,B | 31.5 | 31.5 |
| 포트 T | 21 | 21 | |
| △ P=1MPa에서의 공칭 유량 qv nom | NS6(L/분) | 7, 15, 26 | |
| NS10(L/분) | 30과 60 | ||
| 오염 정도(μm) | 20 이하 | ||
| 히스테리시스(%) | ≤5 | ||
| 반전 오류(%) | ≤1 | ||
| 반응감도(%) | ≤0.5 | ||
| 압력 유체 | 미네랄 오일 또는 인산염 에스테르 | ||
| 점도 범위 | 20~380 | ||
| 주변온도범위(℃) | -20 ~ +80 | -20 ~ +50 | |
| 체중(kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| 전기 같은 | |||
| 전기, 솔레노이드 | |||
| 밸브 종류 | HD-WRA | HD-WRAE | |
| 전압 유형 | DC | ||
| 전압 제어(V) | ±10 | ||
| 솔레노이드당 최대 전류(A) | 2.5 | ||
| 솔레노이드 코일 저항(Ω) | 20 ℃에서의 저온 값 | 2 | |
| 최대. 따뜻한 가치 | 3 | ||
| 의무 | 100% | ||
| 코일온도(℃) | 최대 +150 | ||
| DIN40050에 따른 밸브 보호 | IP65 | ||
| 전기, 제어 전자 | |||
| 전자 제어 | HD-VT-VSPA2-1-1X/ | 밸브에 통합됨 | |
| 공급 전압 | 공칭 전압 VDC | 24 | |
| 하한값 V | 21/22 | 19 | |
| 상한값 V | 35 | ||
| 증폭기의 전력 소비 | 나는 최대 A | 1.8 | |
| 최대. 전력 임펄스 전류 A | 3 | ||
특징:
▶ 서브플레이트 장착용
▶흐름의 방향과 양을 제어하는 직동형 비례 밸브
▶ 스프링 중심 제어 스풀
▶ 통합 제어 전자 장치, 유형 4WRAE용 인터페이스 A1 또는 F1
▶ 중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통한 작동
▶ 유형 4WRA용 제어 전자장치
애플리케이션:
4WRA 10 EA60-2X 비례 방향 밸브는 유압유의 흐름과 방향을 제어하는 데 사용됩니다.
4WRA 10 EA60-2X 비례 밸브는 기본적으로 다음으로 구성됩니다: 장착 표면이 있는 하우징(1) 압축 스프링(3 )이 있는 제어 스풀(2), 중앙 나사산이 있는 솔레노이드(4), 옵션 통합 밸브 전자 장치(5).
HD-4WRA(E).2X/.
솔레노이드(4)의 전원이 차단되면 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치에 고정됩니다.
비례 솔레노이드에 전원을 공급하여 제어 스풀(2)을 직접 작동합니다. 솔레노이드 "b"(4) 제어. 제어 스풀(2)은 전기 입력 신호에 비례하여 왼쪽으로 이동합니다. 점진적인 흐름 특성을 지닌 오리피스 모양 단면을 통해 P를 A에 연결하고 B를 T에 연결합니다. 솔레노이드(4)의 전원이 차단됩니다. 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치로 복귀됩니다.
비례방향전환밸브 4WRA -2X의 구조
HD-4WRA(E)...A-2X
원칙적으로 이 밸브 버전의 기능은 3개의 스풀 위치가 있는 밸브의 기능에 해당합니다. 그러나 스풀 위치가 2개인 밸브에는 솔레노이드 "a"만 장착됩니다. 2차 비례 솔레노이드 대신에 NS 6에는 플러그(5)가, NS 10에는 커버(5)가 장착됩니다.
유형 4WRA 6..-2X/...에 대한 참고 사항
탱크 라인의 배수는 피해야 합니다. 적절한 설치 조건에서는 배압 밸브를 설치해야 합니다(배압 약 0.2MPa).
