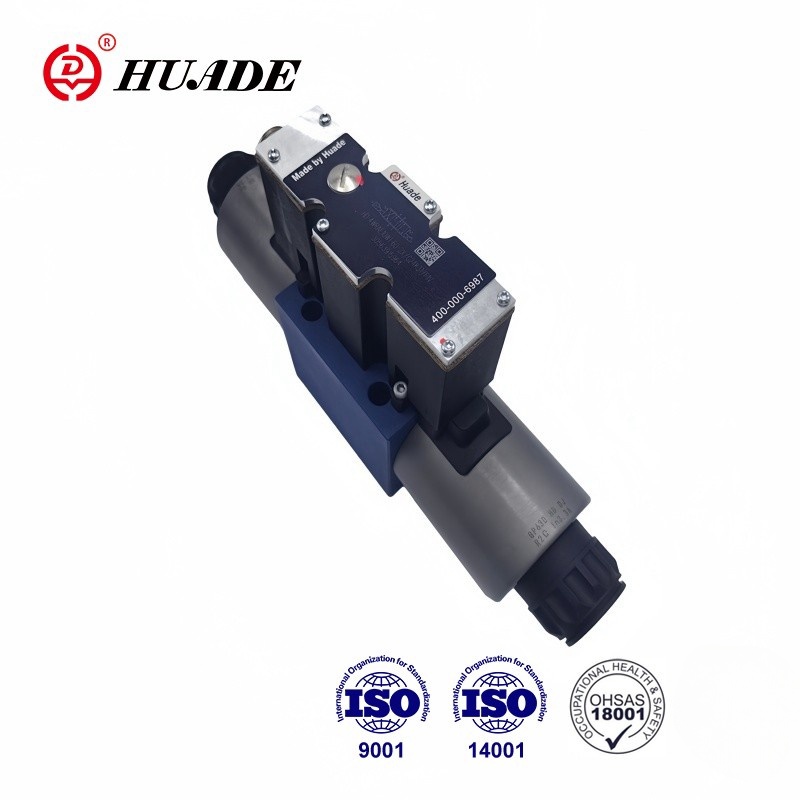

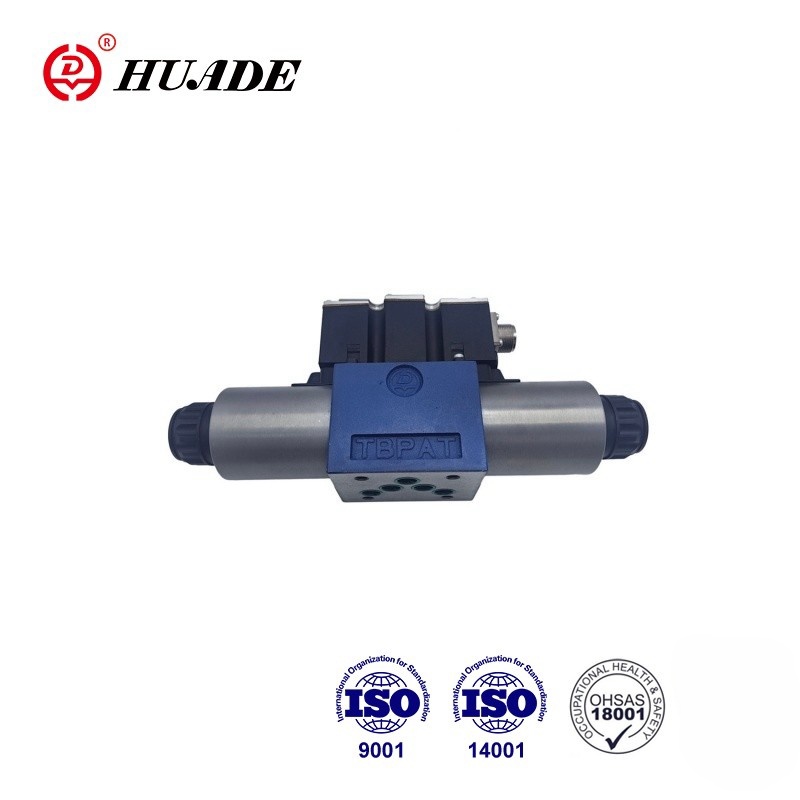

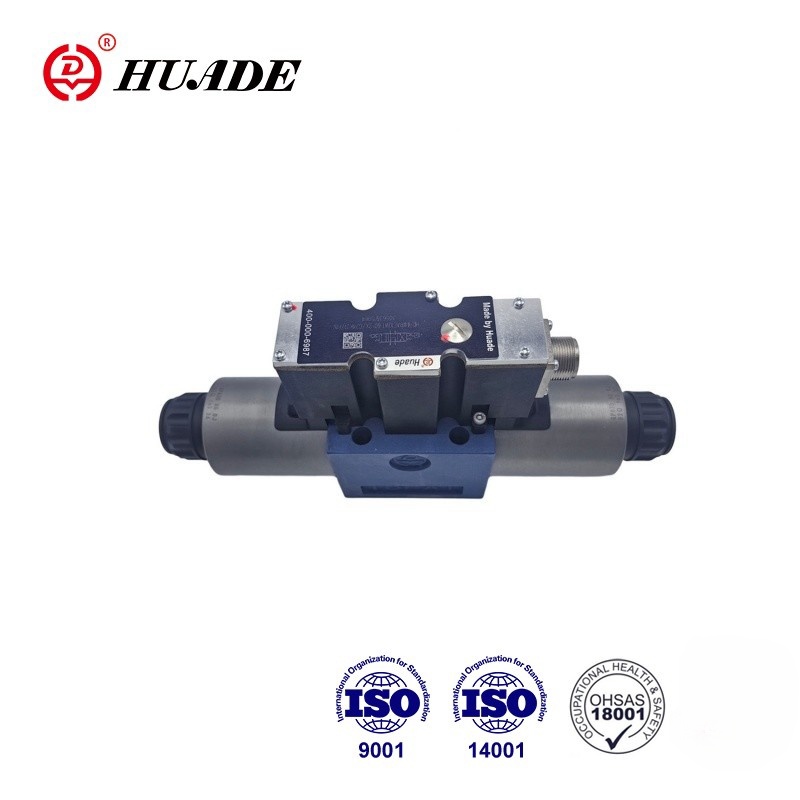

비례 방향 밸브 4WRAE 10 W1-60-2X

Huafilter는 Huade® 유압 비례 방향 밸브 4WRAE 10 W1-60-2X 공급을 전문으로 하는 공인 대리점입니다. Huade 브랜드 유압 밸브는 소비자로부터 인정을 받았습니다. 중국에서는 믿을 수 있는 밴드입니다. Rexroth의 첨단 기술을 도입한 Huade®는 저렴한 대안이며 4WRAE 10 W1-60-2X 비례 방향 밸브의 성능은 동일한 Rexroth 시리즈와 호환됩니다.

문의 보내기 PDF 다운로드

제품 설명

4WRAE 10 W1-60-2X 비례 방향 밸브는 직동식 4/2 및 4/3 방향 비례 방향 밸브입니다. 이 밸브는 플레이트 장착형입니다. 4WRAE 10 W1-60-2X에는 옵션 내장 앰프와 A1 또는 F1 입력 옵션이 있습니다. 성능은 일류 대형 브랜드와 호환되며 저렴하고 좋은 대안입니다. 일련의 비례 밸브는 해양 산업에서 널리 사용됩니다.

비례 방향 밸브 4WRAE 10 W1-60-2X의 제품 매개변수

유압
밸브 종류		HD-WRA	HD-WRAE
사용압력(MPa)	포트 A,P,B	31.5	31.5
	포트 T	21	21
△ P=1MPa에서의 공칭 유량 qv nom	NS6(L/분)	7, 15, 26
	NS10(L/분)	30과 60
오염 정도(μm)		20 이하
히스테리시스(%)		≤5
반전 오류(%)		≤1
반응감도(%)		≤0.5
압력 유체		미네랄 오일 또는 인산염 에스테르
점도 범위		20~380
주변온도범위(℃)		-20 ~ +80	-20 ~ +50
체중(kg)	NS6	2	2.2
	NS10	6.6	6.8

전기 같은
전기, 솔레노이드
밸브 종류		HD-WRA	HD-WRAE
전압 유형		DC
전압 제어(V)		±10
솔레노이드당 최대 전류(A)		2.5
솔레노이드 코일 저항(Ω)	20 ℃에서의 저온 값	2
	최대. 따뜻한 가치	3
의무		100%
코일온도(℃)		최대 +150
DIN40050에 따른 밸브 보호		IP65
전기, 제어 전자
전자 제어		HD-VT-VSPA2-1-1X/	밸브에 통합됨
공급 전압	공칭 전압 VDC	24
	하한값 V	21/22	19
	상한값 V	35
증폭기의 전력 소비	나는 최대 A	1.8
	최대. 전력 임펄스 전류 A	3

비례 방향 밸브 4WRAE 10 W1-60-2X의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착용

▶흐름의 방향과 양을 제어하는 직동형 비례 밸브

▶ 스프링 중심 제어 스풀

▶ 통합 제어 전자 장치, 유형 4WRAE용 인터페이스 A1 또는 F1

▶ 중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통한 작동

▶ 유형 4WRA용 제어 전자장치

애플리케이션:

4/2 및 4/3 방향 비례 방향 밸브 4WRAE 10 W1-60-2X는 서브플레이트 장착용 직동형 구성품으로 설계되었습니다. 4WRA 6 W30-2X 비례 방향 밸브는 유압유의 흐름과 방향을 제어하는 데 사용됩니다.

비례 방향 밸브 4WRAE 10 W1-60-2X의 단면 및 기호

4WRAE 10 W1-60-2X 비례 밸브는 기본적으로 다음으로 구성됩니다: 장착 표면이 있는 하우징(1) 압축 스프링(3 )이 있는 제어 스풀(2), 중앙 나사산이 있는 솔레노이드(4), 옵션 통합 밸브 전자 장치(5).

HD-4WRA(E)...2X/...

솔레노이드(4)의 전원이 차단되면 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치에 고정됩니다.

비례 솔레노이드에 전원을 공급하여 제어 스풀(2)을 직접 작동합니다. 솔레노이드 "b"(4) 제어. 제어 스풀(2)은 전기 입력 신호에 비례하여 왼쪽으로 이동합니다. 점진적인 흐름 특성을 지닌 오리피스 모양 단면을 통해 P를 A에 연결하고 B를 T에 연결합니다. 솔레노이드(4)의 전원이 차단됩니다. 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치로 복귀됩니다.

비례방향전환밸브 4WRA -2X의 구조
