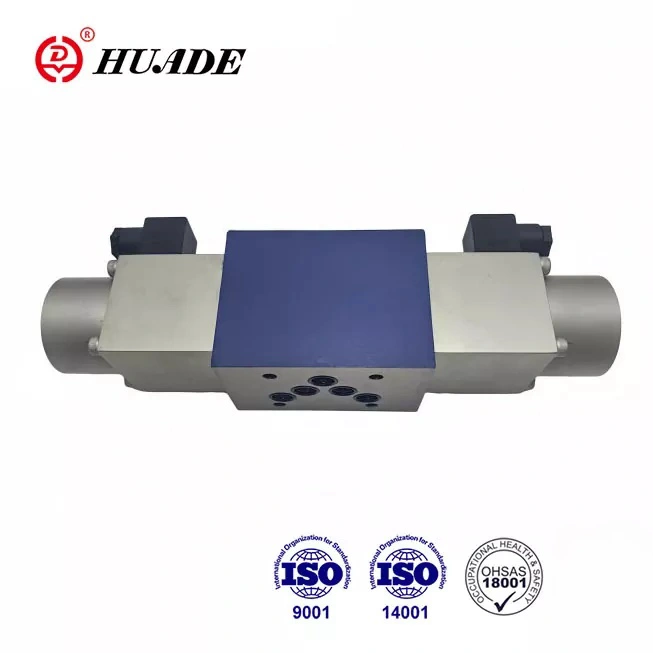

비례 방향 밸브 4WRA

Huafilter는 모든 유형의 Huade® 유압 비례 방향 밸브 4WRA 공급을 전문으로 합니다. Huade Factory는 1979년에 Rexroth와 7년간 협력했으며 1995년에 두 번째 협력을 시작했습니다. Huade Hydraulic은 Rexroth의 첨단 기술을 도입했으며 비례 방향 밸브는 성능과 품질면에서 일류 브랜드와 비교할 수 있으며 가격 이점이 뛰어납니다. . 공인 대리점으로서 고객에게 비용 효율적인 유압 비례 밸브를 제공합니다.

문의 보내기 PDF 다운로드

제품 설명

타입 4WRA 방향 제어 밸브는 비례 솔레노이드를 통해 직접 작동됩니다. 방향 및 흐름 제어가 필요한 다양한 산업 유압 환경에서 널리 사용됩니다. 두 가지 장기적인 협력 덕분에 Huade® 비례 방향 밸브는 성능 면에서 Rexroth가 제공하는 것과 동일한 제품과 일치할 수 있습니다. 이 제품의 가격은 상대적으로 저렴합니다.

비례 방향 밸브 4WRA의 제품 매개변수

유압 데이터
크기		6	10
사용압력(Mpa)	포트 A, B, P	31.5	31.5
	포트 T	16	16
유량(L/분)		43	95
오염 정도		≤ 20 (권장 ≤10)
히스테리시스(%)		<6	<5
반복성(%)		<3	<2
주파수 응답(-3dB, 신호 ± 100%)(Hz)		6	4
압력 유체		미네랄 오일(NBR 씰용), 인산염 에스테르(FPM 씰용)
점도 범위(mm ²/s)		3.8~380
작동유 온도범위(℃)		-30 ~ +80
무게(kg)	솔레노이드가 1개인 밸브	1.75	5.9
	2개의 솔레노이드가 있는 밸브	2.5	7.5

전기 데이터
크기		6	10
전압 유형		직접 전압	직접 전압
공칭 전압(V)		24V
솔레노이드당 최대 전류(A)		1.5
솔레노이드 코일 저항(Ω)	20℃에서의 저온 값	5.4	10
	최대 따뜻한 값	8.1	15
환경 온도 ℃		최대+50
코일 온도 ℃		최대 +150
DIN 40 050에 따른 밸브 절연		IP65
관련 증폭기(브리지 유형의 24V 정류기)		VT-3013S30 VT-3017S30	VT-3014S30 VT-3018S30

비례 방향 밸브 4WRA의 제품 특징 및 적용

특징:

▶ 작동유의 방향과 유량을 제어하는 직동형 비례 밸브

▶ 서브플레이트 장착용

▶ 작동유의 방향과 흐름을 모두 개방 루프 제어하는 경우

▶ 스프링 중심 제어 스풀

▶ 제어 랜드 전체에 걸쳐 낮은 압력 강하

▶ 하나의 공급업체에서 밸브와 전자 제어를 모두 제공

애플리케이션:

유형 4WRA 방향 제어 밸브는 흐름의 방향과 양을 제어하는 데 사용됩니다.

비례방향전환밸브 4WRA의 단면과 기호

방향 제어 밸브 타입 4WRA는 기본적으로 하우징(1), 제어 스풀(3), 1개 또는 2개의 리턴 스프링(2), 추가로 1개 또는 2개의 비례 솔레노이드(5)로 구성됩니다.

타입 4WRA 6......10B/..... 및 4WRA 10......10B/.....(3위치 밸브)

솔레노이드가 활성화되지 않은 경우 제어 스풀(3)은 리턴 스프링(2)을 통해 중립 위치에 유지됩니다. 제어 스풀(3)은 비례 솔레노이드(5)를 통해 직접 작동됩니다. 예를 들어 솔레노이드 'A'에 전원이 공급되면 전기 신호에 비례하여 제어 스풀(3)을 오른쪽으로 밉니다. 그런 다음 P에서 B로, A에서 T로 연결됩니다.

이러한 방식으로 제어 스풀(3)은 V자형 홈을 점진적으로 열어 흐름을 유도합니다. 비례 솔레노이드(5)의 전원이 차단되면 제어 스풀(3)은 리턴 스프링에 의해 중앙 위치로 돌아갑니다. (2).

비례방향전환밸브 4WRA의 구조
