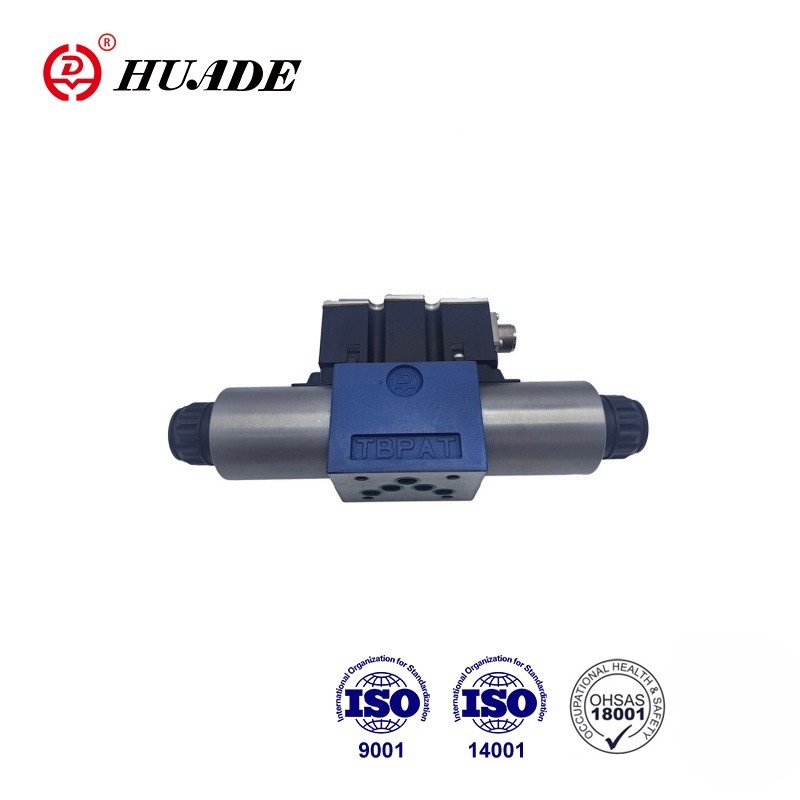

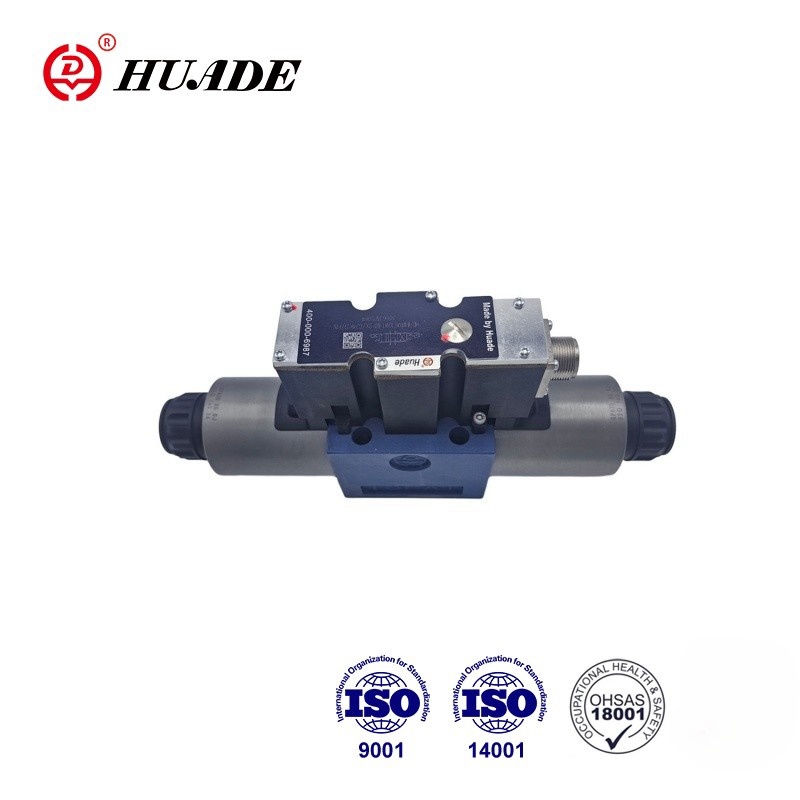

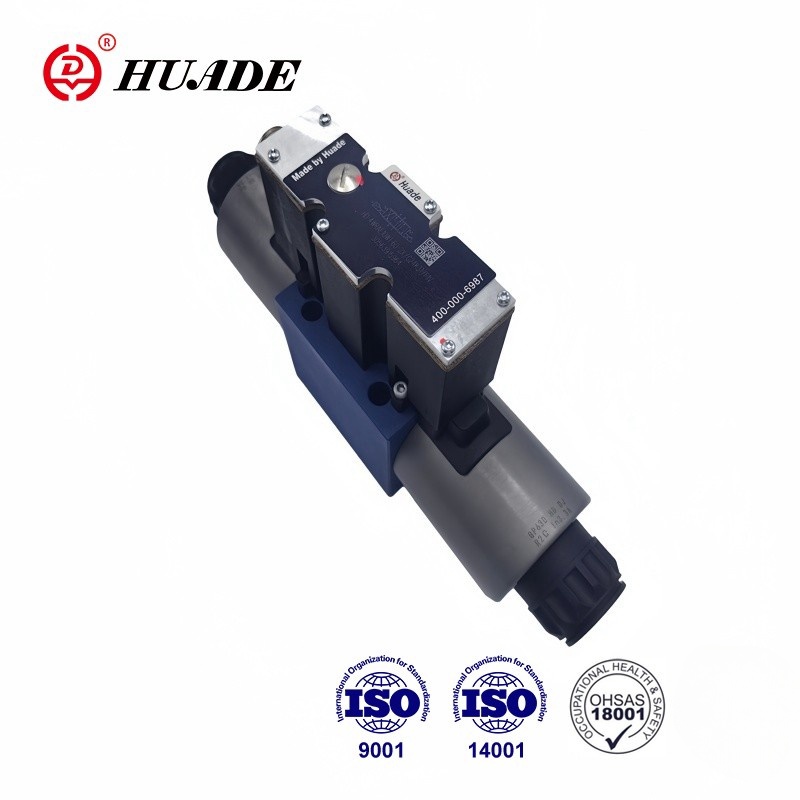

비례 방향 밸브 4WRAE-2X

Huafilter는 Huade 브랜드 산업용 유압 비례 방향 밸브 4WRAE-2X의 전문 유통업체입니다. Rexroth의 첨단 기술을 도입한 덕분에 Huade® 유압 비례 밸브는 성능 측면에서 Rexroth와 호환됩니다. 지금까지 Huade의 제품은 세계 여러 국가와 지역으로 수출되었습니다. 공인 대리점으로서 당사의 전담 팀은 전문적인 사전 판매 및 애프터 서비스를 제공하며 숙련된 엔지니어는 적시에 기술 지원을 제공합니다.

문의 보내기

제품 설명

4WRAE-2X 시리즈는 직동형 비례 솔레노이드를 갖춘 비례 방향 밸브입니다. 액체 흐름의 유속과 방향을 제어하는 데 사용됩니다. 제품 품질이 안정적이고 성능도 안정적입니다. Huade® 고품질 전자기 비례 방향 밸브 시리즈 4WRAE-2X는 신뢰할 수 있는 품질과 안정적인 성능을 제공합니다. Rexroth가 제공하는 동일한 시리즈를 대체할 수 있습니다.

비례 방향 밸브 4WRAE-2X의 제품 매개변수

유압
밸브 종류		HD-WRA	HD-WRAE
사용압력(MPa)	포트 A,P,B	31.5	31.5
	포트 T	21	21
△ P=1MPa에서의 공칭 유량 qv nom	NS6(L/분)	7, 15, 26
	NS10(L/분)	30과 60
오염 정도(μm)		20 이하
히스테리시스(%)		≤5
반전 오류(%)		≤1
반응감도(%)		≤0.5
압력 유체		미네랄 오일 또는 인산염 에스테르
점도 범위		20~380
주변온도범위(℃)		-20 ~ +80	-20 ~ +50
체중(kg)	NS6	2	2.2
	NS10	6.6	6.8

전기 같은
전기, 솔레노이드
밸브 종류		HD-WRA	HD-WRAE
전압 유형		DC
전압 제어(V)		±10
솔레노이드당 최대 전류(A)		2.5
솔레노이드 코일 저항(Ω)	20 ℃에서의 저온 값	2
	최대. 따뜻한 가치	3
의무		100%
코일온도(℃)		최대 +150
DIN40050에 따른 밸브 보호		IP65
전기, 제어 전자
전자 제어		HD-VT-VSPA2-1-1X/	밸브에 통합됨
공급 전압	공칭 전압 VDC	24
	하한값 V	21/22	19
	상한값 V	35
증폭기의 전력 소비	나는 최대 A	1.8
	최대. 전력 임펄스 전류 A	3

비례 방향 밸브 4WRAE-2X 시리즈의 제품 특징 및 응용

특징:

▶ 서브플레이트 장착용

▶흐름의 방향과 양을 제어하는 직동형 비례 밸브

▶ 스프링 중심 제어 스풀

▶ 통합 제어 전자 장치, 유형 4WRAE용 인터페이스 A1 또는 F1

▶ 중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통한 작동

▶ 유형 4WRA용 제어 전자장치

애플리케이션:

4/2 및 4/3 방향 비례 방향 밸브 4WRAE-2X 시리즈는 서브플레이트 장착용 직동형 구성품으로 설계되었습니다. 4WRA 6 W30-2X 비례 방향 밸브는 유압유의 흐름과 방향을 제어하는 데 사용됩니다.

비례 방향 밸브 유형 4WRAE-2X의 단면 및 기호

4WRAE 10 W1-60-2X 비례 밸브는 기본적으로 다음으로 구성됩니다: 장착 표면이 있는 하우징(1) 압축 스프링(3 )이 있는 제어 스풀(2), 중앙 나사산이 있는 솔레노이드(4), 옵션 통합 밸브 전자 장치(5).

HD-4WRA(E)...2X/...

솔레노이드(4)의 전원이 차단되면 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치에 고정됩니다.

비례 솔레노이드에 전원을 공급하여 제어 스풀(2)을 직접 작동합니다. 솔레노이드 "b"(4) 제어. 제어 스풀(2)은 전기 입력 신호에 비례하여 왼쪽으로 이동합니다. 점진적인 흐름 특성을 지닌 오리피스 모양 단면을 통해 P를 A에 연결하고 B를 T에 연결합니다. 솔레노이드(4)의 전원이 차단됩니다. 제어 스풀(2)은 압축 스프링(3)에 의해 중앙 위치로 복귀됩니다.

비례방향전환밸브 4WRA -2X의 구조
