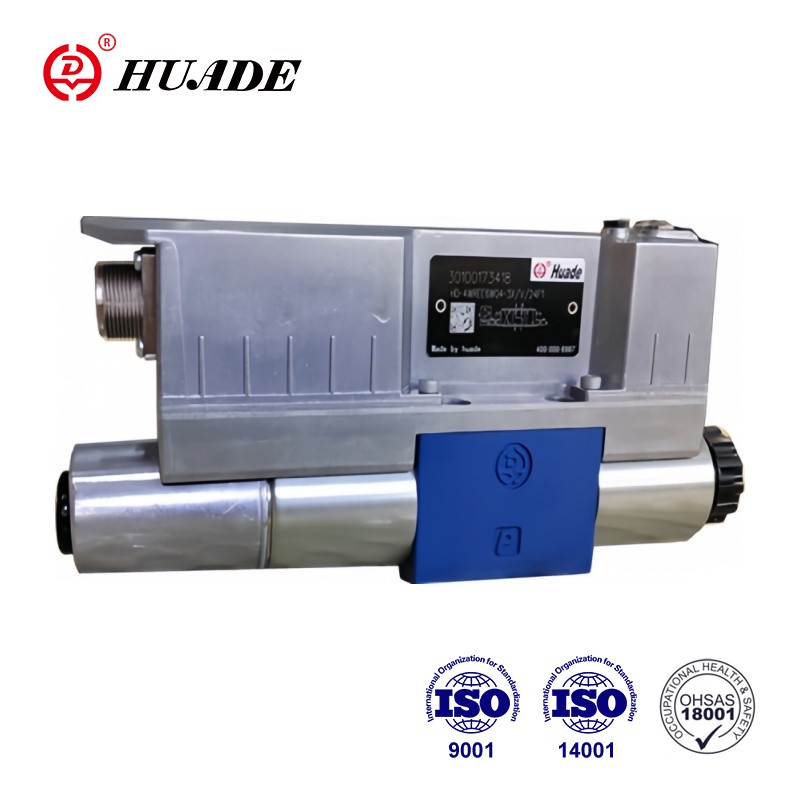

Type 4Wree6-3X 밸브는 전기 위치 피드백 및 통합 전자 제품 (OBE)이있는 직접 작동하는 비례 방향 밸브입니다. 4wree6-3x 유형 비례 밸브는 CE 인증을 통과했습니다. 최대 작동 압력은 최대 350 bar입니다. Huade Hydraulic의 주요 제품 중 하나입니다. 이 4WREE6-3X 밸브는 안정적인 성능과 상대적인 저렴한 가격을 가지고 있습니다.
| 일반적인 | ||
| 무게 | ▶ 두 개의 솔레노이드 (kg)가있는 밸브 | 2.6 |
| ▶ 하나의 솔레노이드 (kg)가있는 밸브 | 2.1 | |
| 설치 위치 | 어떤 것, 가급적 수평 | |
| 주변 온도 범위 (() | -20… +60 | |
| UV 보호 (℃)가있는 저장 온도 범위 | +5… +40 | |
| 운송 온도 (℃) | –30… +80 | |
| 최대 저장 시간 (년) | 1 | |
| DIN EN 60068-2-6에 따른 사인 테스트 | 10 ... 2000 Hz / 최대 10 g / 10 사이클 / 3 축 | |
| 60068-2-64의 DIN에 대한 소음 테스트 | 20 ... 2000 Hz / 10 g rms / 30 g 피크 / 30 분. / 3 축 | |
| DIN EN 60068-27에 따른 운송 충격 | 15 g / 11 ms / 3 충격 / 3 축 | |
| DIN EN 60068-27에 따른 충격 | 15 g / 11ms / 1000 충격 / 3 축 | |
| 최대 상대 습도 (응축 없음) % | 95 | |
| 최대 솔레노이드 표면 온도 (℃) | 150 (개인 운영) | |
| EN ISO 13849에 따른 MTTFD 가치 (년) | 150 | |
| 적합성 | ▶ EMC 지침 2014/30/EU에 따른 CE, EN 61000-6-2 및 EN 61000-6-3에 따라 테스트 된 Testive 2015/65/EU ▶ 조례 (EC) NO. 1907/2006 | |
| 환경 적 호환성 | ▶ 기후 | EN 60068-2에 따른 환경 감사 |
| 유압 | ||
| 최대 작동 압력 | ▶ 포트 A, B, P Bar | 350 |
| ▶ 포트 T 바 | 210 | |
| 최대 흐름 (권장) (l/min) | 80 | |
| 정격 흐름 (∆p = 10 bar) (l/min) | 4; 8; 16; 32 | |
| 유압 유체 | 표 15를 참조하십시오 | |
| 유압 유체 온도 범위 (℃) | ▶ 인정할 수 있습니다 | –20… +70 |
| ▶ 추천 | –40… +50 | |
| 점도 범위 (mm2/s) | ▶ 허용 할 수 없습니다 | 20… 380 |
| ▶ 추천 | 30… 46 | |
| ISO 4406 (c)에 따른 수력 유체, 청결 클래스의 최대 허용 정도의 오염 정도 | 클래스 20/18/15 | |
| 유압 유체 | 분류 | 적합한 밀봉 재료 | 표준 | |
| 미네랄 오일 | HL, HLO, HLD, HVLP, HVLPD | NBR, FKM | 51524에서 | |
| 생체 분해 가능 | ▶ 물에 불용성 | Hetg | FKM | ISO 15380 |
| 노래 | FKM | |||
| ▶ 물에 용해 | Hepg | FKM | ISO 15380 | |
| 불꽃 저항성 | ▶ 물이 없습니다 | HFDU (글리콜베이스) | FKM | ISO 12922 |
| HFDU (에스테르베이스) | FKM | |||
| HFDR | FKM | |||
| ▶ 물 함유 | HFC (Fuchs : Hydrotherm 46m, Renosafe 500; Petrofer : Ultra Safe 620; Houghton : Safe 620; Union : Carbide HP5046) | NBR | ISO 12922 | |
특징:
▶ 4/2 또는 4/3- 웨이 버전
▶ 서브 플레이트 장착
▶ ISO 4401-03-02-0-05에 따른 포팅 패턴
▶ 흐름 방향과 크기의 제어
▶ 중앙 스레드가있는 비례 솔레노이드를 통한 작동
▶ 스프링 중심 제어 스풀
▶ 전압 또는 전류 입력 ( "A1"및/또는 "F1")이있는 Integrated Control Electronics (OBE)
설정
밸브는 기본적으로 다음으로 구성됩니다.
▷ 연결 표면이있는 하우징 (1)
control 스풀 (2) 압축 스프링 (3 및 4) 및 스프링 플레이트 (5 및 6).
central 중앙 스레드가있는 솔레노이드 (7 및 8)
▷ 위치 트랜스 듀서 (9)
▷ 통합 전자 장치 (13)
▷ 전기 제로 포인트 조정 (12) 고무 플러그를 통한 액세스 가능
기능:
de- 에너지 된 솔레노이드 (7 및 8)의 경우, 스프링 플레이트 (5 및 6) 사이의 압축 스프링 (3 및 4)에 의한 대조군 스풀 (2)의 중심 위치.
response 비례 솔레노이드를 제어하여 대조군 스풀 (2)의 직접 작동, 예를 들어 솔레노이드 "B"(8)
-컨트롤 스풀 (2)의 전기 입력 신호에 비례하는 왼쪽으로의 변위
-이것은 점진적인 흐름 특성을 가진 오리피스 유형 단면을 통해 p에서 a 및 b 로의 연결을 엽니 다.
에너지 된 조건에서, 대조군 스풀 (2)은 솔레노이드의 리턴 스프링에 의해 기계적 중심 위치에 고정된다. 제어 스풀 기호 "V"를 사용하면이 위치는 유압 중심 위치에 해당하지 않습니다! 전기 밸브 제어 루프가 닫히면 제어 스풀은 유압 중앙 위치에 배치됩니다.
스풀 위치 2 개가있는 밸브 (버전 "4wree ... a ...")
이 밸브 버전의 기능은 기본적으로 3 개의 스풀 위치가있는 밸브에 해당합니다. 그러나 2 개의 스풀 위치 밸브는 솔레노이드 "A"(7) 만 갖추고 있습니다. 두 번째 비례 솔레노이드 대신 플러그 나사 (10)가 있습니다.
OBE의 압력 보상 요소 "-967".
통합 전자 장치 (OBE)의 하우징에서 응축수 형성을 방지하기 위해, 전자 보호막 (11)을 사용할 수있다.
주변 공기 습도가 높고 상당한 주기적 온도 변화 (예 : 실외)가있는 외부 산업 표준 조건을 사용하는 것이 좋습니다.
비례 방향 밸브의 상징 4wree-3x
