유압 시스템으로 작업할 때 올바른 방향 제어 밸브를 선택하면 작동이 성사될 수도 있고 중단될 수도 있습니다. Bosch Rexroth의 방향 제어 밸브 WMM 10은 산업 환경에서 인기 있는 선택이 되었으며 그럴 만한 이유가 있습니다. 이 수동 작동 밸브는 높은 압력과 높은 유량을 처리하는 동시에 비교할 수 없는 신뢰성을 유지합니다.
WMM 10이 돋보이는 이유
방향 제어 밸브 WMM 10은 산업 기계의 유압유를 수동으로 제어하도록 설계되었습니다. 차별화되는 점은 포트 P, A, B에서 최대 315bar의 압력을 처리할 수 있고 유속은 분당 160리터에 달한다는 것입니다. 이 수치는 밸브가 응답 시간이나 정밀도를 저하시키지 않고 대형 유압 액츄에이터를 제어할 수 있게 해주기 때문에 중요합니다.
밸브는 단순하지만 효과적인 디자인을 사용합니다. 수동 핸들을 움직이면 유압유 흐름의 방향을 바꾸는 내부 스풀이 이동합니다. 이러한 직접적인 기계적 연결은 운영자에게 즉각적인 피드백과 제어를 제공하며, 이는 장비 설정이나 비상 상황에서 특히 유용합니다. 전환 시간은 일반적으로 오일 점도와 핸들에 가하는 힘의 양에 따라 10~45밀리초 사이입니다.
기술 사양 이해
방향 제어 밸브 WMM 10은 D05 또는 CETOP 5라고도 하는 NG10 크기 표준을 따릅니다. 이러한 표준화는 밸브가 장착 플레이트를 수정하지 않고도 다른 NG10 밸브를 교체할 수 있음을 의미합니다. 밸브의 무게는 3.3~4.4kg이며 어떤 위치에도 설치할 수 있어 시스템 설계에 유연성을 제공합니다.
종종 간과되는 세부 사항 중 하나는 리턴 포트 압력 제한입니다. 작동 포트는 315bar를 처리할 수 있지만 T 포트(리턴 라인)는 최대 160bar를 처리할 수 있습니다. 이 차이는 유압 회로를 설계할 때 중요합니다. 리턴 라인의 높은 압력 스파이크로 인해 스풀이 예기치 않게 고착되거나 움직일 수 있으므로 많은 엔지니어가 방향 제어 밸브 WMM 10을 사용하는 시스템 전용 저압 리턴 라인을 설계합니다.
밸브를 전환하는 데 필요한 작동력은 구성에 따라 다릅니다. 스프링 리턴 모델에는 18~20뉴턴의 힘이 필요한 반면, 멈춤쇠 버전(모델 코드에 "F"로 표시)에는 30~40뉴턴의 힘이 필요합니다. 멈춤쇠 기능은 스풀을 제자리에 고정하므로 핸들을 잡지 않고 밸브 설정을 유지해야 할 때 유용합니다.
모델 코드를 읽는 방법
모델 코드를 이해하면 올바른 밸브를 주문하는 데 도움이 됩니다. 4WMM10E5X/F와 같은 일반적인 코드는 특정 구성 요소로 분류됩니다. "4"는 4개의 포트를 나타내고, "WMM"은 수동으로 작동되는 레버 밸브를 나타내고, "10"은 NG10 크기를 나타내고, "E"는 스풀 구성(이 경우 모든 포트가 중립으로 차단됨)을 나타내고, "5X"는 구성 요소 시리즈를 나타내고, "F"는 멈춤쇠 메커니즘이 있음을 나타냅니다.
스풀 기호는 시스템 작동 방식에 실질적인 변화를 가져옵니다. "E" 스풀은 중립 위치의 모든 포트를 차단하여 액추에이터의 드리프트를 방지합니다. "W" 스풀은 모든 포트를 중립의 탱크에 연결하여 펌프의 부하를 낮추고 열 축적을 줄입니다. "J" 스풀은 저속 작동에 적합한 직렬 회로를 생성합니다. 잘못된 스풀 유형을 선택하면 성능 문제가 발생할 수 있으므로 시간을 들여 시스템 요구 사항을 이해하는 것이 좋습니다.
유압유 호환성
방향 제어 밸브 WMM 10은 다양한 유압유와 함께 작동하지만 각 유형마다 특정 요구 사항이 있습니다. HL 또는 HLP와 같은 표준 미네랄 오일은 NBR 또는 FKM 씰과 함께 작동하며 전체 압력 범위에서 정상적으로 작동합니다. HETG 유체와 같은 생분해성 옵션도 NBR 또는 FKM 씰을 사용하는 반면, HEES 유체에는 특히 FKM 씰이 필요합니다.
수분을 함유한 내화성 유체(HFC)는 특별한 문제를 안겨줍니다. 방향 제어 밸브 WMM 10과 함께 HFC 유체를 사용할 때 압력 차동을 일반 315bar 대신 50bar로 제한해야 합니다. HFC 유체 사용 시 밸브의 예상 수명도 50~100% 감소합니다. 또한 캐비테이션을 방지하려면 리턴 포트를 작동 압력 차의 약 20%로 예압해야 합니다. 이러한 추가 요구 사항은 총 소유 비용을 증가시키므로 HFC 유체를 고려하는 경우 이를 결정에 고려하십시오.
작동 온도 범위는 씰 재질에 따라 다릅니다. NBR 씰은 유체 자체에 대해 섭씨 영하 30도에서 양의 80도 사이에서 작동하는 반면, 주변 온도는 섭씨 영하 20도에서 양의 70도 사이를 유지해야 합니다. FKM 씰은 유체 온도에 대해 섭씨 영하 20도에서 영하 80도까지 약간 다른 범위를 제공합니다.
시스템을 깨끗하게 유지하기
오일 청결도는 밸브 성능에 큰 차이를 만듭니다. 방향 제어 밸브 WMM 10에는 ISO 4406 클래스 20/18/15 이상의 유체 청정도가 필요합니다. 이것은 기술적 과잉처럼 보일 수 있지만 오염은 수동으로 작동되는 밸브에 스풀이 달라붙는 주요 원인입니다. 작은 입자라도 스풀과 보어 사이에 끼어 밸브가 멈추거나 느리게 움직일 수 있습니다.
고품질 여과 시스템을 설치하면 장기적으로 이익이 됩니다. 밸브의 평균 위험 고장 시간(MTTFd)은 깨끗한 조건에서 150년에 달하며 이는 밸브 자체가 매우 안정적이라는 것을 보여줍니다. 대부분의 고장은 오염된 오일, 부적절한 설치 또는 지정된 압력 범위를 벗어난 작동과 같은 외부 요인으로 인해 발생합니다.
일반적인 문제 및 해결 방법
스풀 고착은 방향 제어 밸브 WMM 10에서 가장 자주 발생하는 문제입니다. 이는 일반적으로 스풀 주위에 입자가 쌓이거나 고점도 오일을 사용하여 추운 온도에서 작동할 때 발생합니다. 해결책에는 적절한 오일 청결도를 유지하고 유압유 점도를 초당 2.8~500제곱밀리미터 범위 내로 유지하는 것이 포함됩니다.
리턴 라인의 압력 스파이크가 30~40뉴턴 유지력을 초과할 때 멈춤쇠 버전에서 예기치 않은 스풀 움직임이 발생할 수 있습니다. 이는 작업자의 입력 없이 밸브의 위치가 바뀔 수 있기 때문에 안전 위험을 초래합니다. 리턴 라인에 체크 밸브를 추가하거나 별도의 저압 리턴 회로를 설계하면 이 문제가 해결됩니다.
씰 누출은 정상 작동으로 인해 씰이 마모됨에 따라 시간이 지남에 따라 발생합니다. 정기 검사를 통해 작은 누출이 큰 문제가 되기 전에 이를 조기에 발견할 수 있습니다. 씰을 교체할 때 씰 재질이 작동유 유형과 일치하는지 확인하십시오.
가격 및 대안

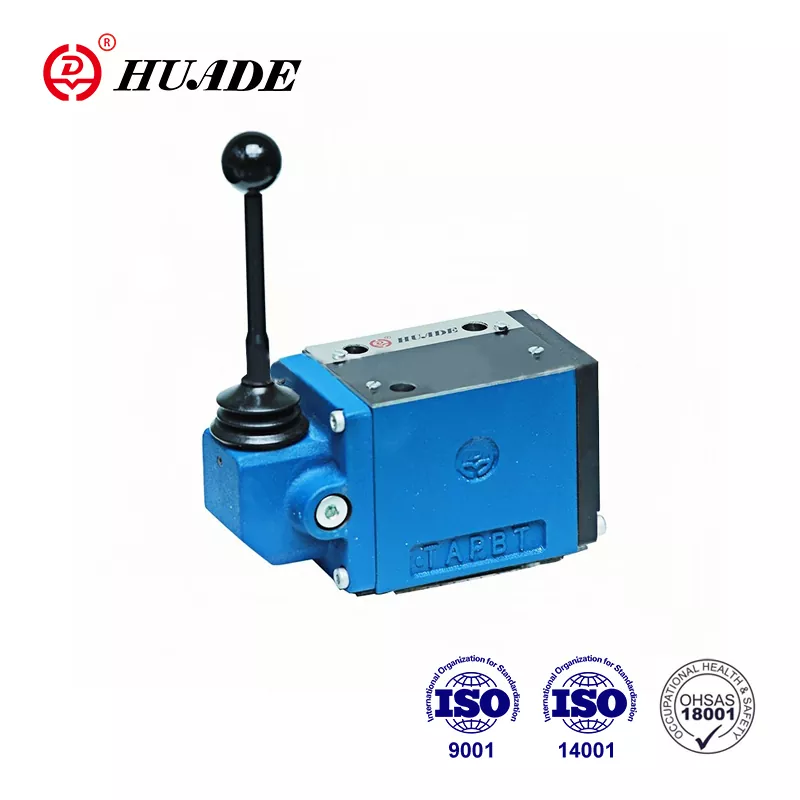

Bosch Rexroth의 방향 제어 밸브 WMM 10은 일반적으로 OEM 부품 가격이 $1,091~$1,114 USD입니다. 이 가격은 Rexroth 브랜드와 함께 제공되는 엔지니어링 품질 및 인증을 반영합니다. Huade와 같은 제조업체의 저렴한 대안은 미화 38달러에서 132달러에 이르며 NG10 호환성을 주장하지만 여기에는 위험이 따릅니다.
중국 제조업체는 기능적으로 유사한 밸브를 훨씬 저렴한 가격에 생산합니다. Huade는 315bar 압력 및 분당 160리터의 기본 사양과 일치하는 WMM 10과 동등한 제품을 제공합니다. 문제는 비용 절감이 정밀도, 문서 품질 및 장기 지원의 잠재적 위험을 정당화하는지 여부입니다.
대안을 비교할 때 모델 번호보다는 실제 사양에 세심한 주의를 기울이십시오. 일부 NG6 밸브는 유사한 명명 규칙을 사용하지만 분당 80리터만 처리하므로 시스템에 병목 현상이 발생합니다. 방향 제어 밸브 WMM 10이 더 큰 액추에이터에 적합한 분당 160리터의 용량을 실제로 제공하는 대안이 있는지 확인하십시오.
설치 모범 사례
방향 제어 밸브 WMM 10의 올바른 설치는 장착 표면부터 시작됩니다. 밸브는 DIN 24340 A 또는 ISO 4401-05-04-0-05 표준을 준수하는 서브플레이트에 장착됩니다. 장착 볼트를 사양에 맞게 토크로 조이고 밸브와 서브플레이트 사이에 올바른 씰을 사용하십시오. 작은 설치 실수라도 내부 누출이나 성능 저하로 이어질 수 있습니다.
파이프 크기는 많은 사람들이 인식하는 것보다 더 중요합니다. 유속이 분당 160리터에 가까워지면 크기가 작은 배관으로 인해 과도한 압력 강하와 열 축적이 발생합니다. 특히 리턴 라인은 T 포트의 압력 등급이 낮기 때문에 적절한 크기가 필요합니다.
과도 유량이 높은 시스템의 경우 P 채널에 스로틀 카트리지를 설치하면 충격파와 캐비테이션을 방지할 수 있습니다. 0.8mm 구멍이 있는 B08 카트리지는 좋은 시작점을 제공하지만 특정 응용 분야에서는 조정이 필요할 수 있습니다. 이 작은 추가 기능은 갑작스러운 부하 변화가 있는 시스템에서 밸브 수명을 크게 보호합니다.
유지관리 전략
사전 유지 관리 접근 방식은 방향 제어 밸브 WMM 10의 잠재적인 150년 수명을 극대화합니다. 정기적인 오일 분석을 통해 오염 문제가 밸브를 손상시키기 전에 포착합니다. 테스트에는 최소한 입자 수, 점도 및 수분 함량이 포함되어야 합니다.
필터 교체 주기는 사용 환경과 오염도에 따라 다릅니다. 먼지가 많은 환경에서는 매달 필터를 교체해야 할 수 있지만 깨끗한 산업 환경에서는 몇 달이 걸릴 수 있습니다. 일부 손상이 이미 발생했을 수 있으므로 필터를 교체하기 전에 차압 경보가 작동할 때까지 기다리지 마십시오.
씰 교체는 작동 시간과 압력 주기를 기준으로 예측 가능한 일정을 따릅니다. 예비 씰 키트를 보관하면 교체가 필요할 때 가동 중지 시간이 줄어듭니다. 유지 관리 활동을 문서화하여 향후 요구 사항을 예측하는 데 도움이 되는 패턴을 설정하세요.
WMM 10을 선택해야 하는 경우
방향 제어 밸브 WMM 10은 수동 제어가 전기 작동에 비해 이점을 제공하는 응용 분야에서 탁월한 성능을 발휘합니다. 기계 설정 절차는 수동 밸브의 직접적인 느낌과 즉각적인 반응으로부터 이익을 얻는 경우가 많습니다. 비상 오버라이드 시스템은 전기 고장 중에도 작동하기 때문에 수동 밸브를 선호합니다.
대형 건설 장비, 공작 기계 및 프레스는 WMM 10의 일반적인 응용 분야를 나타냅니다. 높은 압력 용량과 높은 유량의 조합은 대형 유압 실린더 및 모터의 요구 사항을 처리합니다. 멈춤 옵션은 다른 작업을 수행하는 동안 설정을 잠가야 하는 위치 지정 응용 프로그램에 적합합니다.
그러나 밸브가 모든 상황에 이상적인 것은 아닙니다. 원격 제어가 필요한 자동화 시스템은 대신 전기로 작동되는 밸브를 사용해야 합니다. 단순한 온-오프 전환 이상의 정밀한 흐름 제어가 필요한 응용 분야에는 비례 밸브가 필요할 수 있습니다. 이러한 제한 사항을 이해하면 특정 요구 사항에 적합한 밸브를 선택하는 데 도움이 됩니다.
최종 고려 사항
방향 제어 밸브 WMM 10은 적절하게 적용될 때 안정적인 성능을 제공하는 성숙한 유압 기술을 나타냅니다. 315bar의 압력 등급과 분당 160리터의 흐름 용량을 갖춘 이 밸브는 NG10 크기 등급에서 더 유능한 수동 밸브 중 하나입니다. 150년 MTTFd 수치는 견고한 엔지니어링을 반영하지만 이를 달성하려면 시스템 청결과 적절한 유지 관리에 대한 주의가 필요합니다.
새로운 시스템을 설계하거나 기존 밸브를 교체할 때 밸브 기능을 실제 요구 사항에 맞추는 데 중점을 두십시오. 더 높은 사양이 항상 더 나은 성능을 의미한다고 가정하지 마십시오. 적절한 크기로 유지 관리되는 방향 제어 밸브 WMM 10은 제어하는 대부분의 기계보다 오래 지속됩니다.
OEM과 대체 공급업체 간의 결정은 궁극적으로 위험 허용 범위와 총 비용 계산에 따라 달라집니다. 초기 가격 차이는 매력적으로 보이지만 기술 지원, 문서 품질 및 보증 범위의 가치를 고려합니다. 가동 중지 시간으로 인해 많은 비용이 발생하는 중요한 애플리케이션의 경우 초기 가격이 높음에도 불구하고 일반적으로 OEM 옵션이 재정적으로 합리적입니다.
방향 제어 밸브 WMM 10의 기술적 세부 사항을 이해하면 사양, 설치 및 유지 관리에 대해 정보에 입각한 결정을 내리는 데 도움이 됩니다. 이러한 지식은 시스템 성능 향상과 구성 요소 수명 연장으로 직접적으로 이어져 궁극적으로 수익을 향상시킵니다.
