유압 시스템에 누출 없이 안정적인 흐름 제어가 필요한 경우 체크 밸브 샌드위치 플레이트 Z2S 22가 검증된 솔루션으로 돋보입니다. 이 Bosch Rexroth 구성 요소는 수년간 산업용 장비를 지원해 왔으며 작동 방식을 이해하면 유압 설정에 대해 더 나은 결정을 내리는 데 도움이 됩니다.

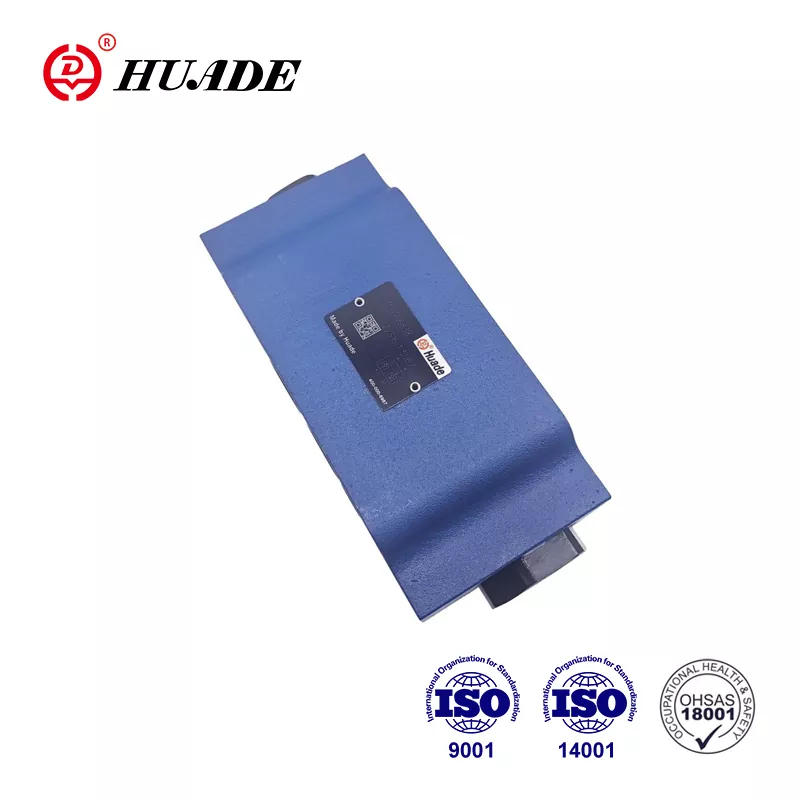

Z2S 22의 차별점
Z2S 22 체크 밸브 샌드위치 플레이트는 NG25 크기 시스템용으로 설계된 파일럿 작동식 체크 밸브로 작동합니다. 기본 스프링 장착 체크 밸브와 달리 이 샌드위치 플레이트는 압력을 방출할 때 더 나은 제어를 제공하는 2단계 설계를 사용합니다. 밸브는 한 방향의 자유 흐름을 허용하면서 역류를 차단하며, X 포트에 파일럿 압력이 가해지면 차단된 쪽에서 열릴 수 있습니다.

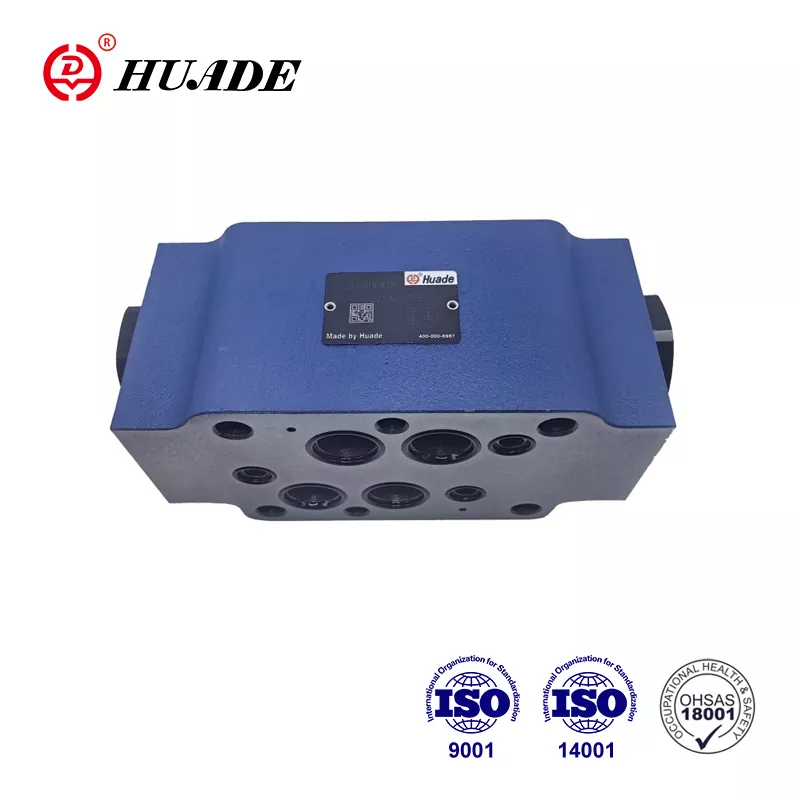

샌드위치 플레이트 설계는 다른 유압 구성 요소 사이에 수직으로 쌓을 수 있음을 의미합니다. 이는 복잡한 기계 설치 공간을 절약해줍니다. Z2S 22는 ISO 4401-08-08-0-05 포트 패턴을 따르므로 다양한 장비 유형에 사용되는 표준 유압 매니폴드와 호환됩니다.
이 체크 밸브를 차별화하는 것은 대부분의 버전에서 사전 개방 기능입니다. 파일럿 밸브가 열리면 압력이 한꺼번에 해제되는 대신 완충 시스템을 통해 점진적으로 해제됩니다. 이는 씰을 손상시키고 유압 시스템의 유지 관리 문제를 일으키는 충격파와 소음을 방지합니다.
중요한 기술 사양
Z2S 22 체크 밸브 샌드위치 플레이트는 최대 315bar의 최대 작동 압력과 분당 450리터에 달하는 유량을 처리합니다. 이 수치는 섭씨 40도에서 HLP46 미네랄 오일을 사용한 테스트에서 나온 것입니다. 밸브 본체의 무게는 12~13kg이며 크기는 길이 212mm, 너비 117mm, 높이 100mm입니다.
크래킹 압력 옵션 범위는 3bar~10bar이며 부품 번호에 코드 1~4로 표시되어 있습니다. 크래킹 압력이 높을수록 역방향 차단이 더 강력해지지만 열려면 더 많은 파일럿 압력이 필요합니다. 밸브는 대부분의 산업 환경에 적용되는 NBR 씰을 사용할 때 섭씨 영하 30도에서 영하 80도 사이의 유압 오일 온도에서 작동합니다.
포트 연결에는 P, A, B, T, X 및 Y 위치가 포함됩니다. A 및 B 포트는 액추에이터에 연결되고 X 포트는 파일럿 압력을 받아 점검 기능을 해제합니다. 설치에는 70Nm 토크의 M12 볼트 6개가 필요하며, 누출을 방지하려면 장착 표면의 거칠기 등급이 Rz 4 이상이어야 합니다.
체크 밸브 샌드위치 플레이트 Z2S 22는 정상 작동 중에 차단 방향에서 누출 0을 유지합니다. 이는 밤새 또는 유지 관리가 중단되는 동안 수직 실린더를 제자리에 고정하는 것과 같은 응용 분야에 중요합니다. 수개월의 가동 중단 후에도 밸브는 드리프트 없이 밀봉 상태를 유지해야 합니다.
Z2S 22의 실제 작동 방식
압력이 열린 방향으로 밀면 흐름은 밸브를 통해 A1에서 A2로 또는 B1에서 B2로 자유롭게 이동합니다. 간단한 플랩 밸브는 유동 압력 하에서 열리므로 저항이 최소화됩니다. 압력 강하 곡선은 거의 선형적인 동작을 보여줍니다. 즉, 압력이 상승함에 따라 흐름이 예측 가능하게 증가한다는 의미입니다.
반대 방향에서는 플랩 밸브가 밸브 본체에 단단히 고정되어 차단 씰이 생성됩니다. 밸브는 면적 A2의 볼 시트 설계와 면적 A1의 포핏을 사용합니다. 파일럿 압력이 포트 X를 통해 유입되면 제어 스풀 영역 A3에 작용합니다. A3과 A2 사이의 면적비는 약 1~12.5입니다. 이는 메인 밸브를 열려면 상대적으로 낮은 파일럿 압력이 필요함을 의미합니다.
사전 개방 메커니즘은 전체 파일럿 압력이 도달하기 전에 작동하기 시작합니다. 제어 스풀이 움직이기 시작하면 압력을 점진적으로 균등화할 수 있는 작은 구멍이 나타납니다. 이 쿠션형 개구부는 유압 라인에서 수격 현상을 일으키는 급격한 압력 강하를 방지합니다. 완충 작용은 충격 부하로부터 펌프 씰, 호스 연결부 및 실린더 로드 씰을 보호합니다.
특수 버전은 이 기본 작업을 변경합니다. SO40 변형에는 파일럿 제어를 위한 외부 G1/4 포트가 추가되어 원격 밸브 작동이 필요할 때 유용합니다. SO60 버전은 제어 스풀을 T 포트로 배출하여 특정 회로 설계에서 릴리스 정밀도를 향상시킵니다.
Z2S 22 체크 밸브가 가장 잘 작동하는 곳
산업 자동화 시스템은 체크 밸브 샌드위치 플레이트 Z2S 22를 광범위하게 사용합니다. 사출 성형 기계는 냉각 주기 동안 금형 압반을 안정적으로 유지하기 위해 이러한 밸브를 사용합니다. 절곡 작업 사이에 유압 펌프가 정지될 때 프레스 브레이크는 이를 사용하여 램 위치를 유지합니다. 로봇 팔은 위치를 유지할 때 하중 드리프트를 방지하기 위해 밸브가 필요합니다.
지게차 및 가위 리프트와 같은 자재 취급 장비는 누출이 없는 설계의 이점을 얻습니다. 표준 스프링 체크 밸브는 몇 시간에 걸쳐 플랫폼을 천천히 낮추기에 충분한 누출을 허용할 수 있습니다. Z2S 22 샌드위치 플레이트는 펌프 작동 없이 위치를 무기한 유지하여 이러한 문제를 해결합니다.
풍력 터빈 피치 제어 시스템은 온도 변화와 오염 위험이 있는 까다로운 조건에서 작동합니다. 체크 밸브 샌드위치 플레이트는 적절한 여과와 결합될 때 이러한 환경을 처리합니다. 터빈 작동 중 밸브 오류가 발생하면 값비싼 기어박스가 손상될 수 있으므로 에너지 부문 응용 분야에서는 신뢰성이 요구됩니다.
컴팩트한 샌드위치 디자인은 공간이 중요한 모바일 장비에서 가장 중요합니다. 굴착기, 크레인, 농기계는 제한된 공간에 다양한 기능을 담고 있습니다. 방향 밸브와 다른 샌드위치 플레이트 사이에 Z2S 22 체크 밸브를 적층하면 기존 파이프 장착 체크 밸브에 비해 매니폴드 크기가 줄어듭니다.
밸브 옵션 비교
표준 스프링 장착 체크 밸브의 가격은 Z2S 22보다 저렴하며 일반적으로 200~500달러 정도입니다. 간단한 응용 분야에서는 잘 작동하지만 파일럿 제어가 부족하고 종종 약간의 누출이 나타납니다. 흐름이 시작되기 전에 스프링이 압축되어야 하므로 응답 속도가 느려집니다.
이중 디스크 웨이퍼 체크 밸브는 더 큰 유량을 처리하며 때로는 분당 500리터를 초과합니다. 샌드위치 플레이트보다 무게가 가볍고 250bar 미만의 저압 배관 시스템에서 잘 작동합니다. 그러나 디스크와 시트 사이에 오염 물질이 들어가면 디스크 밸브가 닫혀 있을 수 있습니다. 표준 설계에서는 내식성도 더 낮습니다.
체크 밸브 샌드위치 플레이트 Z2S 22의 가격은 일반적으로 구성 및 공급업체에 따라 1000~1500달러입니다. 이 높은 가격은 파일럿 작동 기능, 누출 없는 설계 및 통합 이점을 반영합니다. 샌드위치 설계가 내부 구성 요소를 외부 손상으로부터 보호하므로 밸브 수명 동안 유지 관리 비용이 낮아질 수 있습니다.
성능 비교에 따르면 Z2S 22는 315bar에서 분당 최대 450리터의 일관된 유량을 유지하는 반면, 많은 스프링 점검에서는 압력 강하가 분당 300리터 이상 증가하는 것으로 나타났습니다. 또한 파일럿 작동식 설계는 개방 중에 스프링 힘에 저항하지 않기 때문에 스프링 장착형보다 제어 신호에 더 빠르게 반응합니다.
알아야 할 설치 요구 사항
수직 적층이 가장 일반적이지만 체크 밸브 샌드위치 플레이트 Z2S 22를 어떤 방향으로든 장착합니다. 조립하기 전에 두 결합 표면을 철저히 청소하십시오. 먼지, 거친 부분 또는 오래된 개스킷 재료로 인해 누출 없음 설계를 손상시키는 누출 경로가 생성될 수 있습니다.
밸브 위치를 지정하기 전에 제공된 씰 링을 각 포트에 적용하십시오. 씰은 샌드위치 플레이트 표면에 가공된 홈에 안착됩니다. 씰이 적절하게 장착되어 있고 뒤틀려 있지 않은지 확인하십시오. 이로 인해 압력이 가해지면 씰이 돌출될 수 있습니다.
볼트 패턴은 표준 ISO 패턴에서 6개의 M12 캡 나사를 사용합니다. 나사를 별 모양으로 70Nm 토크로 조입니다. 너무 세게 조이면 밸브 본체가 변형되고 내부 부품이 묶일 수 있습니다. 부족하게 조이면 외부 누출이 발생하고 압력 손실이 발생할 수 있습니다.
외부 파일럿 포트가 있는 SO40 버전의 경우 G1/4 피팅을 파일럿 압력 소스에 연결하십시오. 완전한 개방을 보장하려면 파일럿 압력이 크래킹 압력을 50% 이상 초과하는지 확인하십시오. 파일럿 압력이 부족하면 부분 개방 및 흐름 제한이 발생합니다.
시작하기 전에 시스템 청결도를 확인하십시오. Z2S 22 체크 밸브 샌드위치 플레이트에는 ISO 4406 청정도 코드 20/18/15 이상을 충족하는 유압 오일이 필요합니다. 이는 유체 밀리리터당 4미크론보다 큰 입자가 5000개 미만임을 의미합니다. 업계 유지 관리 데이터에 따르면 오염은 밸브 고장의 80%를 유발합니다.
유지 관리 및 문제 해결
정기적으로 필터를 교체하면 체크 밸브 샌드위치 플레이트가 오염으로 인해 손상되지 않도록 보호됩니다. 귀하의 유압 오일 유형에 권장되는 간격으로 필터를 교체하십시오. HLP46과 같은 미네랄 오일은 생분해성 오일보다 교환 간격이 더 길기 때문에 두 배 더 자주 정비해야 할 수 있습니다.
시스템 유지 관리가 종료되는 동안 밸브를 검사하십시오. 샌드위치 플레이트 표면 주위의 외부 오일 누출을 찾으십시오. 이는 씰 마모 또는 장착 볼트 느슨함을 나타냅니다. 내부 누출은 시간이 지남에 따라 액츄에이터 드리프트로 나타나지만, 올바르게 설치한 경우 이러한 현상은 거의 발생하지 않습니다.
밸브에 드리프트 문제가 발생하면 먼저 파일럿 압력을 확인하십시오. 파일럿 압력이 충분하지 않으면 밸브가 완전히 열리지 않아 흐름이 제한되고 위치 해제가 불완전해질 수 있습니다. 정압뿐만 아니라 부하 조건에서 X 포트의 실제 압력을 측정합니다.
밸브를 열 때 발생하는 소음이나 충격은 사전 열림 구성 요소가 없거나 손상되었음을 나타냅니다. 일부 구형 Z2S 22 모델에는 이 기능이 없으며 SO55 버전으로 개조하면 문제가 해결됩니다. 갑작스러운 압력 강하는 망치질을 발생시켜 결국 시스템 전체의 씰과 연결부를 손상시킵니다.
열림 실패는 일반적으로 파일럿 제어 스풀을 막는 오염으로 인해 발생합니다. 시스템을 세척하고 적절한 여과 장치를 설치하면 대부분의 경우가 해결됩니다. 문제가 지속되면 밸브를 분해하고 볼 시트와 포핏 표면에 흠집이나 내장된 입자가 있는지 검사해야 할 수도 있습니다.
여분의 체크 밸브 샌드위치 플레이트를 극한 온도에서 멀리 떨어진 건조한 장소에 보관하십시오. 보관 중 오염을 방지하려면 포트에 보호 캡을 씌워 두십시오. 선반 노후화로 인한 씰 품질 저하가 몇 년에 걸쳐 발생할 수 있으므로 시스템 요구 사항에 따라 NBR 또는 FKM용 재고 교체 씰이 제공됩니다.
주문 및 부품 번호 세부 정보
Z2S 22 체크 밸브 샌드위치 플레이트는 구조화된 부품 번호 시스템을 사용합니다. Z2S 22로 시작한 다음 채널 지정을 추가하세요. 대시 표시는 A측과 B측 모두에 대한 듀얼 채널을 의미합니다. 문자 A 또는 B만으로도 해당 측면에서만 단일 채널 작동을 지정합니다.
다음은 각각 3, 5, 7.5 또는 10 bar를 나타내는 1부터 4까지의 크래킹 압력 코드입니다. 숫자가 높을수록 역방향 차단이 더 강력해지지만 더 많은 파일럿 압력이 필요합니다. 그런 다음 모든 표준 모델에 5X가 나타나고 그 뒤에 패시베이션을 위한 J50과 같은 선택적 표면 처리 코드가 표시됩니다.
특수 버전에는 외부 파일럿 포트용 SO40 또는 스풀-탱크 배기용 SO60과 같은 코드가 추가됩니다. 끝에 있는 문자 V는 고온 또는 공격적인 유체 호환성을 위해 표준 NBR 대신 FKM 씰을 지정합니다. 완전한 예는 Z2S 22 A 2 5X V SO40을 읽을 수 있습니다.
씰과 개스킷이 포함된 설치 키트는 별도로 주문하세요. 귀하의 밸브 버전과 일치하는 호환 키트를 보려면 Bosch Rexroth 카탈로그를 확인하십시오. 잘못된 씰 재료를 사용하면 특히 내화성 유압 장치 또는 생분해성 오일의 경우 급격한 고장이 발생합니다.
신뢰할 수 있는 공급업체 찾기
Bosch Rexroth는 온라인 상점과 지역 대리점을 통해 직접 판매합니다. 공식 채널은 순정 부품과 적절한 기술 지원을 보장합니다. 문서 번호 R900432915를 사용하여 해당 사이트에서 데이터 시트를 다운로드합니다.
BuyRexroth는 일반적인 구성에 대해 온라인 주문 및 즉시 배송을 제공하는 주요 유통업체로 운영됩니다. 표준 Z2S 22 체크 밸브 샌드위치 플레이트의 가격은 약 1426달러이며 일반적으로 영업일 기준 1~3일 내에 배송됩니다.
eBay의 2차 시장에서는 중고 밸브와 잉여 밸브를 500~1000달러에 제공합니다. 오래된 장비의 교체 부품을 구입하는 것이 합리적이지만 손상이나 마모가 있는지 주의 깊게 검사하십시오. 누락되거나 손상된 씰은 사진에서 명확하지 않을 수 있습니다.
Hydraulics Online 및 Pha-Auto와 같은 산업 공급업체는 완전한 유압 시스템과 함께 Z2S 22를 운반합니다. 현지 기술 지원을 제공하고 설치 관련 질문에 도움을 드릴 수 있습니다. 대량 구매자는 지역 Bosch Rexroth 담당자와 직접 연락하여 더 나은 가격을 협상할 수 있습니다.
중국 제조업체는 Made-in-China와 같은 플랫폼을 통해 저렴한 비용으로 대안을 제공합니다. 이는 덜 중요한 응용 분야에 적합할 수 있지만 품질 및 성능 특성은 정품 Bosch Rexroth 제품과 다릅니다. 압력 등급, 씰 재질 및 치수 공차의 변화를 예상하십시오.
유체 호환성 고려 사항
HL 및 HLP와 같은 광유 유압 오일은 체크 밸브 샌드위치 플레이트 Z2S 22의 표준 NBR 씰과 완벽하게 작동합니다. 이 오일은 안정적인 성능과 합리적인 비용으로 인해 산업용 유압 장치에서 가장 일반적인 유체로 남아 있습니다.
내화성 유체에는 특별한 주의가 필요합니다. HFDU 및 HFDR 유형은 최대 압력을 표준 315bar 등급 대신 210bar로 제한합니다. 이러한 유체의 작동 온도는 섭씨 60도를 초과해서는 안 됩니다. 광유 작동에 비해 사용 수명이 30~100% 단축될 수 있습니다.
HETG 및 HEES와 같은 생분해성 유압 장치는 Z2S 22와 함께 작동하지만 유지 관리 간격이 더 자주 필요합니다. 이 유체는 미네랄 오일보다 수분을 더 쉽게 흡수하고 더 빨리 분해됩니다. 필터를 더 자주 교체하고 시스템 청결도를 면밀히 모니터링하십시오.
합성 유체에는 표준 NBR 대신 FKM 씰이 필요한 경우가 많습니다. 부품 번호의 V 코드는 이 씰 재질을 지정합니다. 합성 또는 이국적인 유체 시스템용 밸브를 선택하기 전에 호환성 표를 확인하십시오. 잘못된 씰 재료를 사용하면 급속하게 부풀어 오르거나 경화되어 누출이나 결합이 발생합니다.
물-글리콜 유체는 특정 제제에 따라 효과가 있을 수 있습니다. 주문하기 전에 유체 사양에 대해 Bosch Rexroth 기술 지원 부서에 문의하십시오. 일부 수성 유체는 표준 씰 재료를 공격하거나 내부 구성 요소를 부식시킵니다.
다양한 환경에서의 성능
극한 온도는 체크 밸브 샌드위치 플레이트 Z2S 22 성능에 영향을 미칩니다. 영하 20도 미만의 콜드 스타트에는 NBR 씰이 필요한 반면, FKM은 주변 온도 최대 80도까지 더 높은 온도를 처리합니다. 유체 점도는 온도에 따라 변하여 흐름 특성과 응답 시간에 영향을 미칩니다.
더러운 환경에서는 탁월한 여과가 필요합니다. 건설 및 광산 장비는 먼지, 물, 잔해로 인해 지속적으로 오염됩니다. ISO 4406 20/18/15를 충족하는 여과 장치를 설치하면 대부분의 오염 문제를 방지할 수 있지만 극한 조건에서는 더 미세한 여과가 필요할 수도 있습니다.
진동이 심한 응용 분야에서는 샌드위치 플레이트 장착 스타일의 이점을 누릴 수 있습니다. 나사식 체크 밸브는 시간이 지남에 따라 진동으로 인해 느슨해질 수 있지만 볼트식 샌드위치 플레이트는 안전하게 유지됩니다. 심한 진동 환경에서는 장착 볼트에 나사산 고정 화합물을 사용하십시오.
해안 및 해양 환경에서는 유압 부품이 염분 공기 및 습기에 노출됩니다. 옵션인 J50 패시베이션 처리는 밸브 본체 외부에 더 나은 내식성을 제공합니다. 내부 구성품은 유압 오일로 보호되지만 물 근처에서는 습기 오염이 더 큰 문제가 됩니다.
고도는 압력과 온도 관계를 통해 유압 성능에 영향을 미칩니다. 높은 고도의 장비에는 대기압이 다르기 때문에 다른 크래킹 압력 설정이 필요할 수 있습니다. 2000미터 이상의 설치에 대해서는 유압 엔지니어에게 문의하십시오.
유압 밸브 기술의 미래 발전
전자 모니터링 통합은 체크 밸브 샌드위치 플레이트 Z2S 22와 같은 구성 요소의 다음 단계를 나타냅니다. 샌드위치 플레이트에 내장된 센서는 실제 유량, 압력 강하 및 내부 마모 상태를 보고할 수 있습니다. 장애가 발생하기 전에 시스템이 성능 저하를 감지하면 예측 유지 관리가 가능해집니다.
향상된 씰 재료는 계속해서 발전하고 있습니다. 새로운 고분자 화합물은 더 넓은 온도 범위에서 더 나은 내화학성과 더 긴 서비스 수명을 제공합니다. 이러한 자재는 초기 비용이 더 많이 들지만 유지 관리 중단 시간과 교체 빈도를 줄여줍니다.
적층 제조는 유압 부품의 생산 방식을 바꿀 수 있습니다. 3D 프린팅된 밸브 본체는 가공이 허용하는 것 이상으로 내부 흐름 경로를 최적화할 수 있습니다. 복잡한 내부 형상은 무게와 재료 사용량을 줄이면서 성능을 향상시킬 수 있습니다.
스마트 유압 시스템은 작동 조건에 따라 밸브 매개변수를 자동으로 조정합니다. 체크 밸브는 부하 요구 사항에 맞게 크래킹 압력을 변경하여 에너지 효율성을 향상시킬 수 있습니다. 파일럿 압력은 다양한 흐름 조건에서 최적의 개방 속도를 위해 조절될 수 있습니다.
Z2S 22 체크 밸브 샌드위치 플레이트는 현재 산업 요구 사항을 안정적으로 충족하는 성숙한 기술을 나타냅니다. 점차적으로 개선이 이루어지겠지만, 파일럿 작동식 체크 밸브의 기본 설계 원칙은 전 세계 유압 응용 분야 전반에 걸쳐 수년 동안 관련성을 유지하게 될 것입니다.
