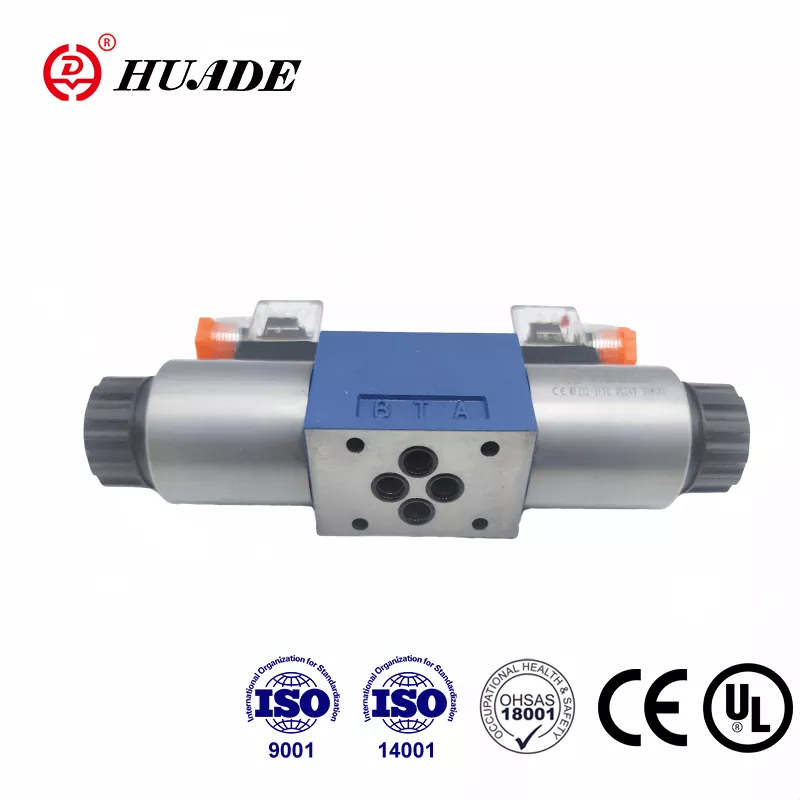

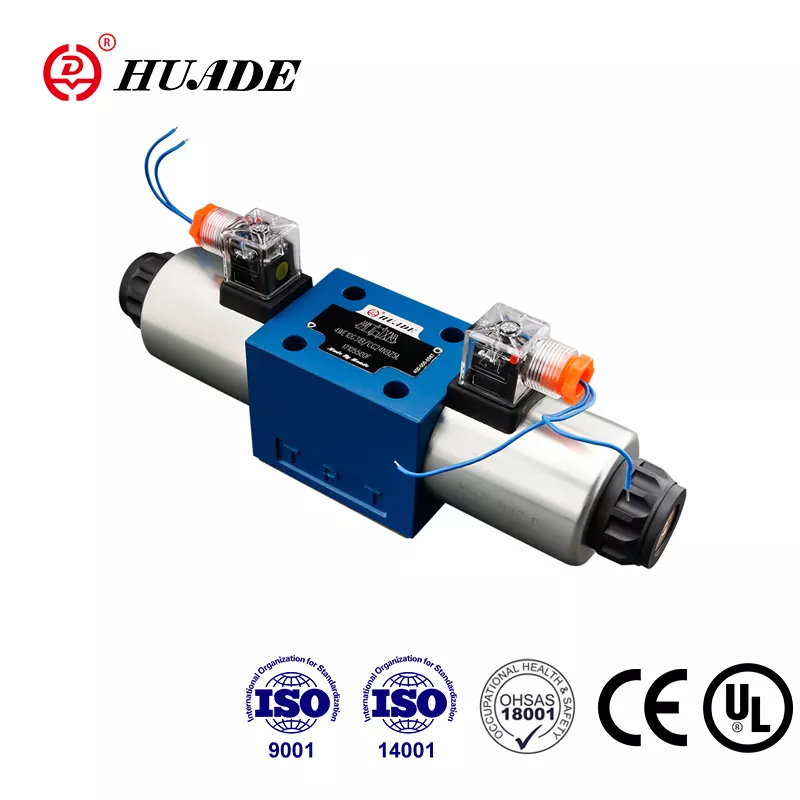

방향 제어 밸브 4WE 10 e rexroth의 경우 10 e

1979 년 중국 정부와 독일 정부 간의 전략적 파트너십을 통해 설립 된 Huade Hydraulic은 중국 유압 산업의 주요 제조업체가되었습니다. Huade® 방향 스풀 밸브 타입 4WE 10 E는 RexRoth® 동일한 모델을 완전히 대체 할 수 있습니다. Huade는 전 세계에서 수입 된 750 개 이상의 고급 생산 장비를 통해 품질에 큰 스트레스를줍니다. 4WE 10 솔레노이드 방향 밸브 시리즈는 UL 인증을 통과했습니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 방향 밸브는 신뢰할 수있는 성능으로 인해 많은 국가 기술 및 방어 장비 변환 프로젝트에 관여합니다.

방향 제어 밸브의 제품 매개 변수 4WE 10 e rexroth

제품 기능 방향 제어 밸브 4WE 10 E 렉스 로스

특징:

▶ 직접 솔레노이드 작동 방향 스풀 밸브 작동 표준 버전으로

▶ 탈착식 코일이있는 젖은 핀 DC 또는 AC 솔레노이드

▶ 장수

▶ 완벽한 개요

▶ 옵션 핸드 오버 라이드

▶ 압력 챔버를 열지 않고 코일을 교체 할 수 있습니다.

▶ 중앙 또는 개별 전기 연결의 선택

▶ DIN 24 340 Form A, ISO 4401 및 Cetop -RP 121H에 포팅 패턴

함수, 방향 제어 밸브의 섹션 4We 10 e rexroth

방향 밸브 4WE 10은 기본적으로 하우징 (1), 하나 또는 두 개의 솔레노이드 (2), 대조 스풀 (3) 및 1 개 또는 두 개의 리턴 스프링 (4)을 포함합니다. 휴식시, Control Spool (3)은 리턴 스프링 (4)을 통해 중앙 또는 초기 위치에서 유지됩니다 (임펄스 스풀의 경우 제외). 대조군 스풀 (3)은 습식 핀 솔레노이드 (2)에 의해 작동된다. 솔레노이드 (2)의 힘은 대조군 스풀 (3)에 작용하여이를 휴식 위치에서 원하는 끝 위치로 이동시킨다. 이것은 자유 흐름을 p에서 a 및 b로 t 또는 p에서 b로, A에서 t로 허용합니다.

에너지 화에 솔레노이드 (2) 대조군 스풀 (3)은 리턴 스프링 (4)에 의해 초기 위치로 되돌아 간다.

옵션 손 오버 라이드 (5) Pemits는 솔레노이드가 활력을주지 않고 움직일 수 있도록 컨트롤 스풀 (3)을 컨트롤합니다.

We 10 30B 시리즈의 구조 다이어그램

방향 제어 밸브의 통지 4WE 10

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 공장을 떠날 때 하위 판이없는 제품.

4. 밸브 고정 나사를 샘플 북에 따라 선택하고 사용해야합니다.

5. 밸브와 연결된 표면의 거칠기는 0.8로 필요합니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
