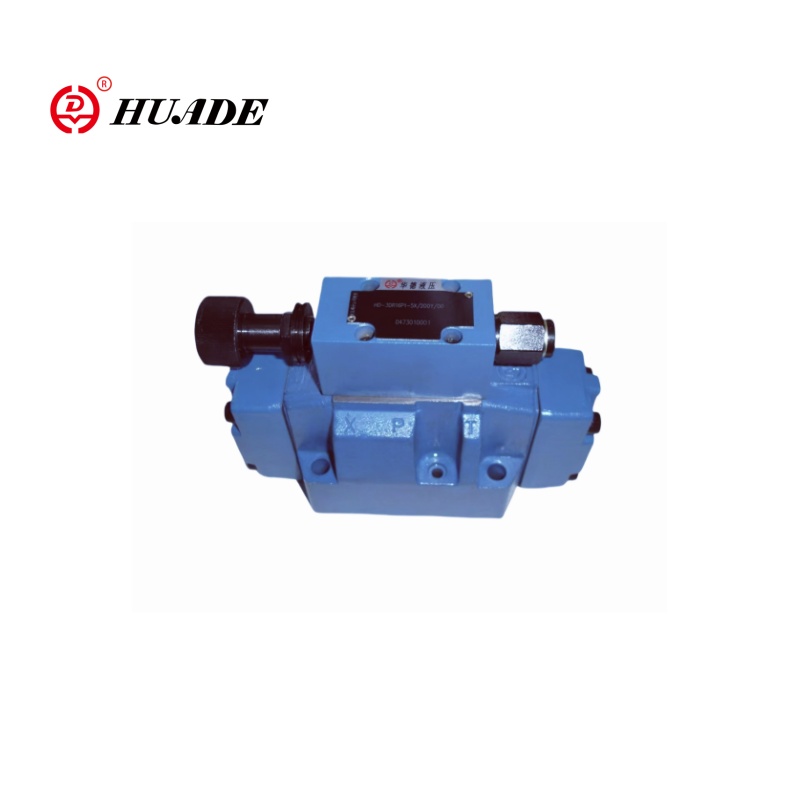

Huade의 파일럿은 3 방향 비례 압력 감소 밸브 3DR10P-6X는 파일럿 제어 기능을 가지고 있습니다. 이 비례 밸브는 3 방향 연결을 실현할 수 있으며 비례 조정 특성을 가지고 있습니다. 밸브 3DR10P-6X는 주로 유압 시스템에서 시스템 압력을 줄이고 안정화시키는 데 사용됩니다.
| 일반적인 | ||
| 체중 kg | 6 | |
| 설치 위치 | 선택 과목 | |
| 주변 온도 범위 ℃ | -30 ~ +50 | |
| 유압 | ||
| 공칭 압력 막대 | 315 | |
| 최대 작동 압력 | -PORT P 및 BAR | 315 |
| - 포트 Y 바 | 별도로 및 탱크에 대한 제로 압력 | |
| 압력 설정 | -최소 막대 | 흐름에 따라 |
| -maximum bar | 50; 100; 200; 315 | |
| 최대 흐름 L/분 | 120 | |
| 유압 유체 | 미네랄 오일 (HL, HLP)에서 DIN 51524까지); VDMA 24568에 대한 빠른 생체 분해 가능한 유압 유체 (RE 90221 참조); Hetg (강간 종자 오일) 1); Hepg (polyglycols) 2); HEES (합성 에스테르) 2); 요청시 다른 유압 유체 | |
| 유압 유체 온도 범위 ℃ | -30 ~ +80 (NBR 씰) -20 ~ +80 (FKM 씰) | |
| 점도 범위 mm2/s | 10 ~ 800 | |
특징:
▶ 감소 (p에서 a) 및 제한을위한 밸브
▶ 서브 플레이트 장착의 경우 포팅 패턴 DIN 24 340 양식 A, ISO 4401 및 CETOP-RP 121H, 카탈로그 시트로의 하위 플레이트 45 054 (별도 순서)
▶ 4 압력 단계
▶ 4 조정 요소
● 로터리 노브
● 육각형 및 보호 캡이있는 슬리브
● 스케일이있는 잠글 수있는 회전식 손잡이
● 스케일이있는 로터리 손잡이
애플리케이션:
3 방향 비례 압력 감소 밸브 3DR10P-6X는 엔지니어링 기계, 야금 장비, 조선 및 기타 필드와 같은 다양한 유압 시스템에서 널리 사용될 수 있습니다.
압력 밸브 타입 3DR10P-6X는 2 차 회로에서 압력 제한을 갖는 조종사로 작동하는 3 방향 압력 감소 밸브입니다. 유압 시스템에서 압력 감소에 사용됩니다.

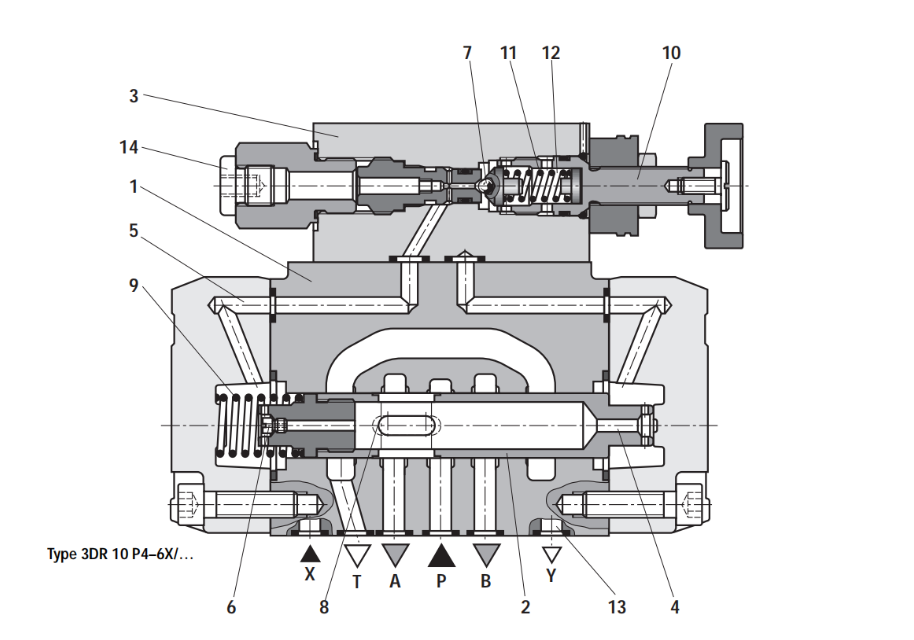

압력 감소 밸브는 주로 메인 밸브 (1)로 구성됩니다. 제어 스풀 (2) 및 압력 조정 요소 (10)가있는 파일럿 제어 밸브 (3)로 구성됩니다.
휴식시 밸브가 열려 있습니다. 압력 유체는 포트 P에서 포트 A로 제한되지 않을 수 있습니다. 포트 A의 압력은 채널 (4)을 통해 압축 스프링 (9)과 반대되는 스풀 영역에 적용됩니다. 동시에, 압력은 오리피스 (6)를 통해 제어 스풀 (2)의 스프링 하중 (2) 및 채널 (5)을 통해 파일럿 제어 밸브 (3)의 볼 (7)을 통해 적용됩니다.
압축 스프링 설정 (11)의 설정에 따라 공 (7) 앞에 압력이 쌓여서 컨트롤 스풀 (2)을 개방 위치에 보관하는 채널 (5)에 쌓입니다. 압력 유체는 제어 스풀 (2)을 통해 포트 A로, 포트 A에 압력이 쌓일 때까지 포트 P에서 포트 A로 흐르며, 이는 압축 스프링 (11)에 설정된 압력 값을 초과하고 볼을 들어 올립니다 (7).
제어 스풀 (2)은 닫힌 위치로 이동합니다. 포트 A의 압력과 압축 스프링 (11)에서 설정된 압력 값 사이의 균형에 도달하면 필요한 감소 압력이 달성됩니다.
포트 A의 압력이 외부 힘을 통해 액추에이터에서 계속 상승하면 제어 스풀 (2)은 압축 스프링 (9)에 대해 여전히 더 이동됩니다. 따라서 포트 A는 제어 스풀 (2)에서 제어 랜드 (8)를 통해 포트 T에 연결된다. 압력이 더 이상 상승하지 않도록 충분한 압력 유체가 탱크로 흐릅니다.
스프링 챔버 (12)에서 파일럿 오일 복귀는 항상 제어 라인 (13)을 통해 포트 Y로 외부입니다. 이는 항상 탱크에 제로 압력으로 흐르아야합니다.
압력 게이지 연결 (14)은 포트 A의 감소 압력을 모니터링 할 수있게합니다.
비례 밸브의 sturctur 3DR10P-6X
