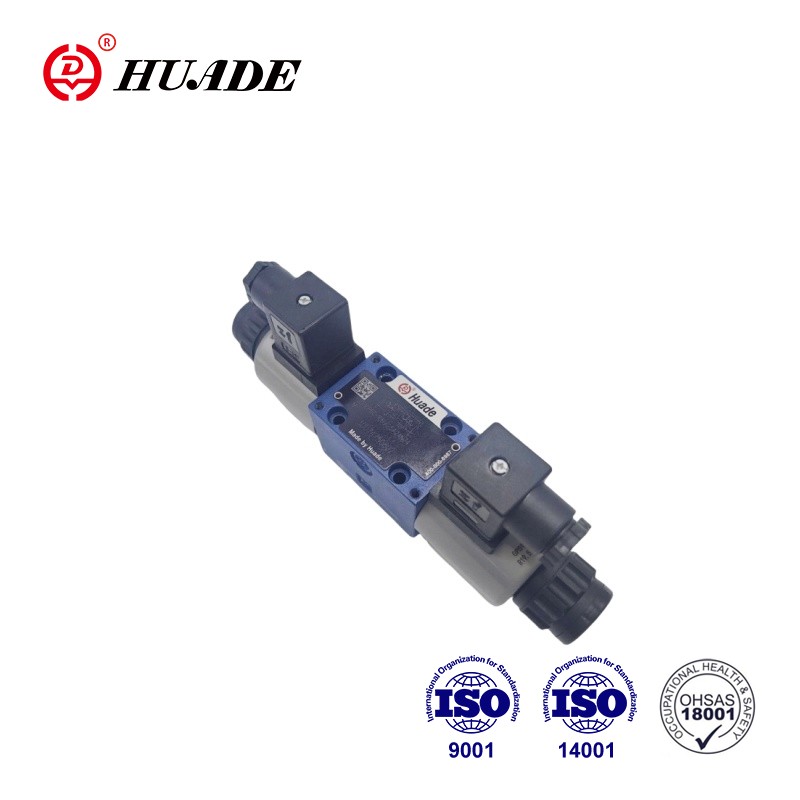

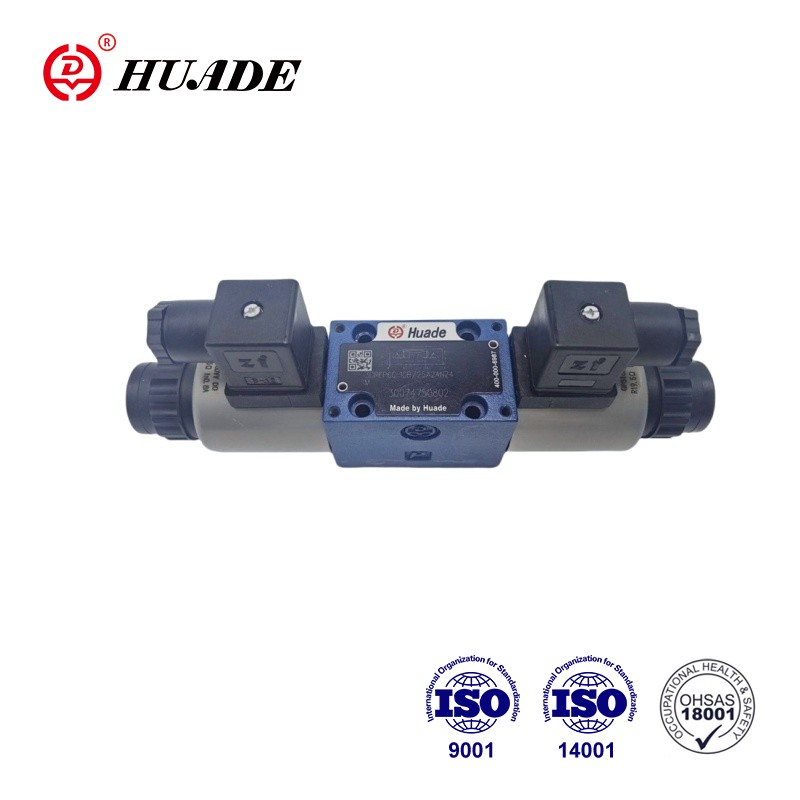

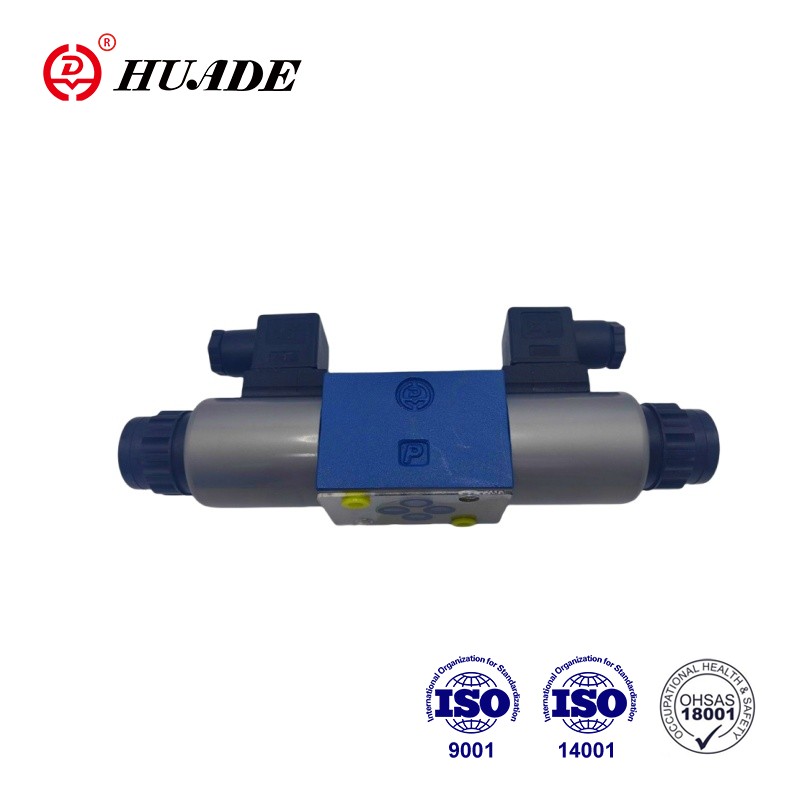

3방향 비례 감압 밸브 3DREP 6A는 생산 공정의 압력 요구 사항을 충족하기 위해 입력 신호의 변화에 따라 출력 압력을 정확하게 조정할 수 있습니다. 동시에 3DREP 6A의 안정적인 성능은 생산 공정의 연속성과 안전성도 보장합니다.
| 유압 | ||
| 사용압력(MPa) | 포트 P | 10, 10을 초과하는 경우 밸브를 설치하고 입력 포트에 ZDR6DP..-30B/...를 입력합니다. |
| 포트 T | 3 | |
| 최대유량(L/min) | 15(Δp=5MPa) | |
| 오염도(um) | 최소 보유율이 β10≥ 75인 필터 권장 사항 | |
| 히스테리시스(%) | ≤3 | |
| 반복성 정확도(%) | ≤1 | |
| 반응 민감도(%) | ≤1 | |
| 반전 범위(%) | ≤1 | |
| 압력 유체 | 미네랄 오일(NBR 씰용), 인산염 에스테르(FPM 씰용) | |
| 점도범위(mm2/에스) | 2.8~380 | |
| 작동유 온도 범위(°C) | -20 ~ +70 | |
| 설치 | 선택 사항, 바람직하게는 수평 | |
| 체중(kg) | C형:2.6;A.B형:1.5 | |
| 전기, 솔레노이드 | ||
| 공급 전압 | DC24V | |
| 솔레노이드당 공칭 전류(A) | 0.8 | |
| 솔레노이드당 최대 전류(A) | ≤0.02 | |
| 솔레노이드 코일 저항(Ω) | 20°C에서의 저온 값 | 19.5 |
| 최대. 따뜻한 가치 | 28.8 | |
| 작동 상태 | 마디 없는 | |
| 조건 온도(°C) | ~+50 | |
| 코일 온도(°C) | ~+150 | |
| DIN40 050에 대한 보호 | IP65 | |
| 전기 연결 | 3DREP | DIN43650-AM2에 대한 컴포넌트 플러그 포함 DIN 43 650-AF2/Pg11에 대한 플러그인 커넥터 |
| 3DREPE | E DIN43563-AM6-3 플러그인 커넥터 E DIN43563-BF6-3/Pg11에 대한 컴포넌트 플러그 포함 | |
특징:
▶압력 및 흐름 방향 제어를 위한 직접 제어 비례 밸브
▶중앙 나사산과 탈착식 코일이 있는 비례 솔레노이드를 통해 작동
▶스프링 중심 제어 스풀
애플리케이션:
3방향 비례 감압 밸브 3DREP 6A는 산업 분야, 이동식 기계 유압 시스템, 작업대 및 기타 고급 장비에 널리 사용됩니다.
3방향 감압 밸브 타입 3DREP 6.은 비례 솔레노이드에 의해 직접 작동됩니다. 전기 입력 신호를 비례 압력 출력 신호로 변환합니다.
비례 솔레노이드는 중앙 나사산과 탈착식 코일이 있는 제어 가능한 습식 핀 DC 솔레노이드입니다. 솔레노이드는 외부 제어 전자 장치를 통해 선택적으로 제어됩니다.
◆설계:
밸브는 주로 다음으로 구성됩니다.
◆기능:
솔레노이드(1 및 2)의 전원이 차단되면 제어 스풀(5)이 압축 스프링에 의해 중앙 위치에 고정됩니다.
솔레노이드 중 하나에 전원이 공급되면 제어 스풀(2)이 직접 작동됩니다.
예: 솔레노이드 "a"에 전원을 공급하여 (1)
→압력 측정 스풀(5)과 제어 스풀(4)은 전기 입력 신호에 비례하여 오른쪽으로 움직입니다.
→P에서 B로, A에서 T로의 연결은 점진적 흐름 특성을 지닌 오리피스 형태 단면을 통해 이루어집니다.
◆솔레노이드의 전원 차단 (1)
→제어 스풀(4)은 압축 스프링에 의해 중앙 위치로 복귀됩니다.
중간 위치에서는 연결부 A와 B가 T에 열려 있으므로 작동유가 탱크로 자유롭게 흐를 수 있습니다. 선택적 핸드 오버라이드를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(4)을 이동할 수 있습니다.
●주목!
핸드 오버라이드를 의도하지 않게 사용하면 기계가 통제되지 않게 움직일 수 있습니다!
비례감압밸브 3DREP 6A의 기호
