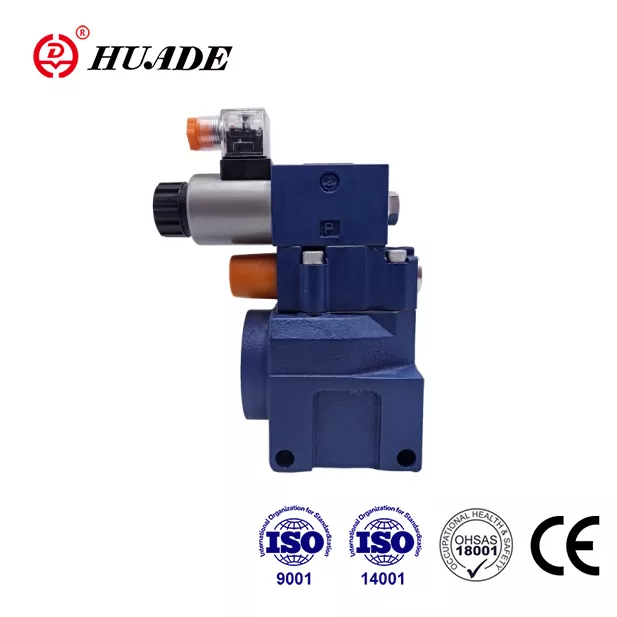

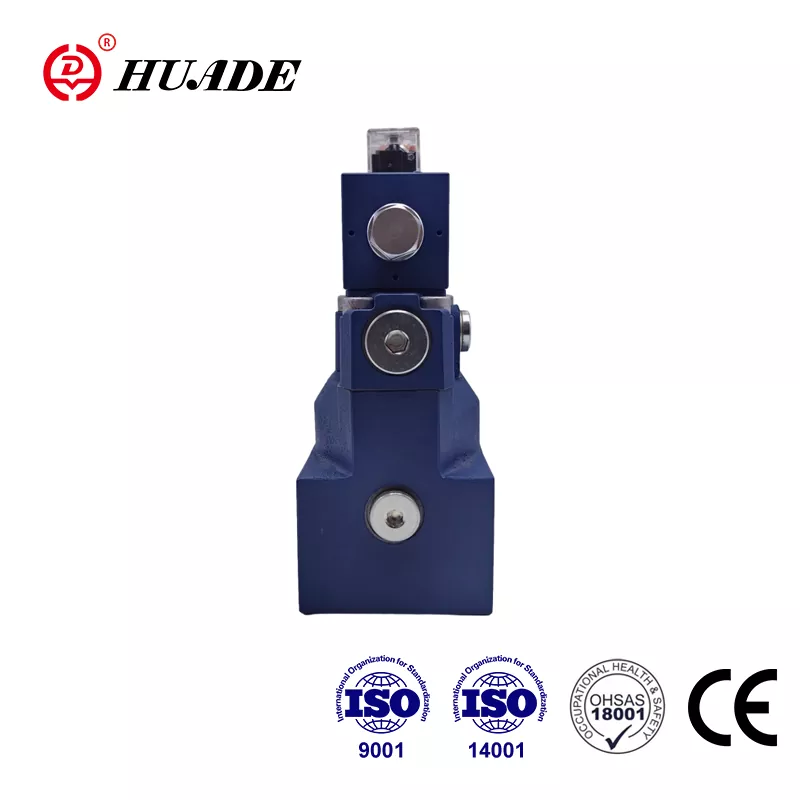

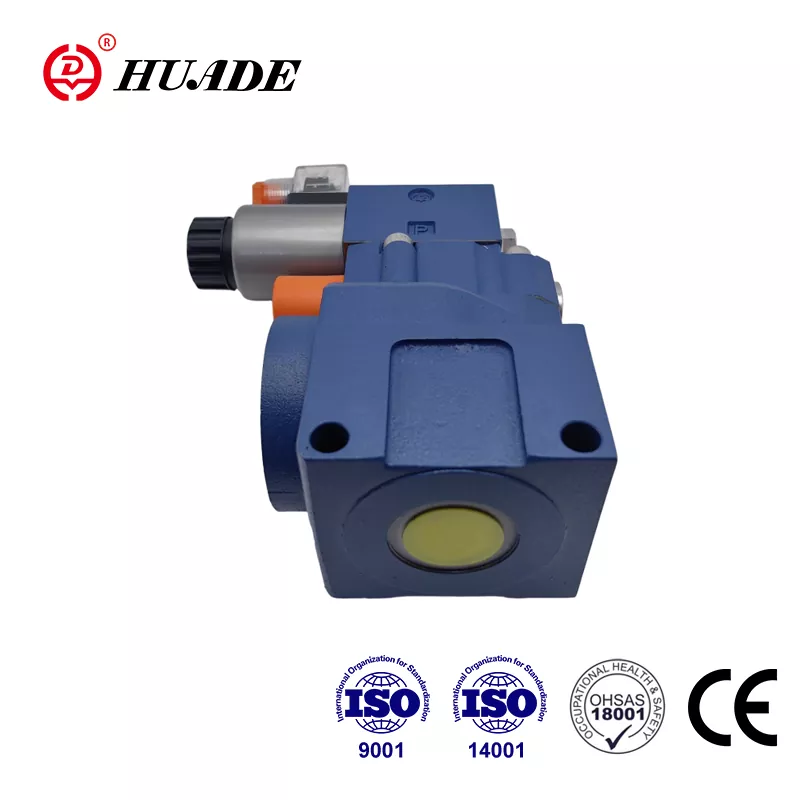

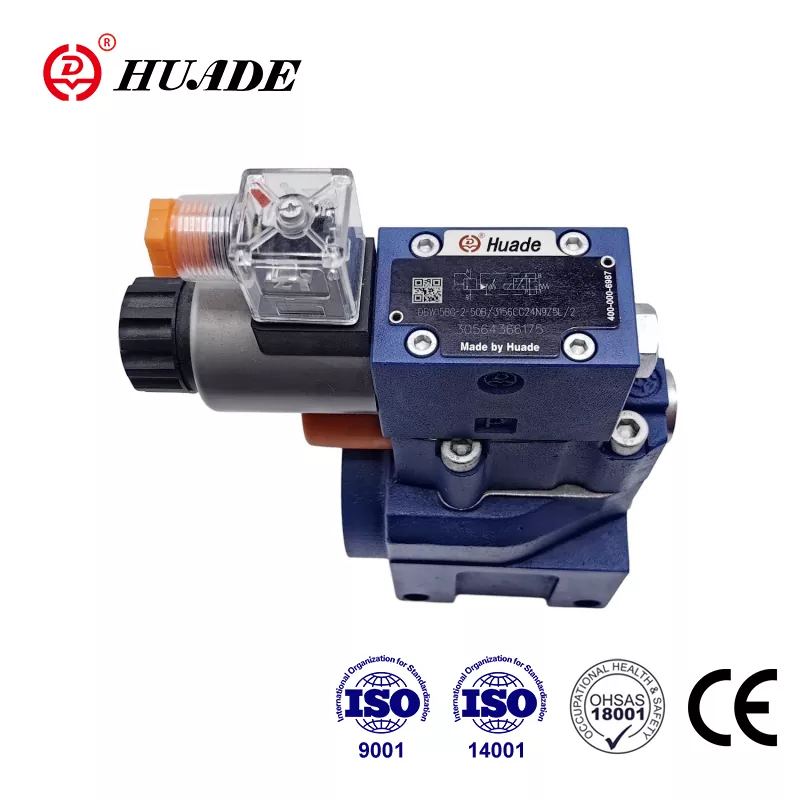

압력 릴리프 밸브 DBW 20

Huade Hydraulic은 일류 브랜드와 유사한 품질을 제공하지만 더 저렴한 가격으로 유압 밸브를 제공하는 경우가 많습니다. 압력 릴리프 밸브 DBW 20은 성능과 매개변수 측면에서 Rexroth와 일치할 수 있습니다. 그 이유는 Huade Hydraulic이 Rexroth와의 두 가지 장기적인 협력을 통해 Rexroth의 최첨단 기술을 도입했기 때문입니다. 유압 변속기 및 제어 분야에서 상당한 강점을 지닌 제조업체인 Huade Hydraulic은 압력 밸브의 실용성에 더 많은 관심을 기울이고 있으며 시장에서 선호를 받고 있습니다. 기업의 모든 지점은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade®는 제품의 신뢰할 수 있는 품질과 안정적인 성능으로 인해 중국의 유명한 국가 브랜드입니다.

압력 릴리프 밸브 DBW 20의 제품 매개변수

압력 릴리프 밸브 DBW 20의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착

▶ DIN 24 340, 형식 E, ISO 6264 및 CETOP - RP 121H에 따른 포팅 패턴

▶ 파이프 연결

▶ 연결 삽입

▶ 세 가지 조정 요소:

. 회전식 손잡이

. 마녀. 보호 캡이 있는 머리 나사

. 눈금이 있는 잠금식 회전 손잡이

▶ 내장된 방향 스풀 밸브를 통한 솔레노이드 작동 언로딩

애플리케이션:

압력 릴리프 밸브 DBW 20의 주요 기능은 제어 압력의 언로드를 제한하고 솔레노이드를 작동시키는 것입니다.

압력 릴리프 밸브 DBW 20의 섹션 및 기호

일반적인

파일럿 작동식 압력 릴리프 밸브 DBW는 주로 메인 스풀 어셈블리(3)가 있는 메인 밸브(1)와 압력 조절 요소가 있는 파일럿 작동식 밸브(2)로 구성됩니다.

압력 릴리프 밸브 타입 DB

포트 A에 존재하는 압력은 메인 스풀(3)에 작용합니다. 동시에 메인 스풀(3)의 스프링 장착 측과 볼(8)에 오리피스(4) 및 (5)가 장착된 제어 라인(6) 및 (7)을 통해 압력이 가해집니다. ) 파일럿 제어 밸브(2)에 있습니다. 포트 A의 압력이 스프링(9)에 설정된 밸브를 초과하면 볼(8)이 스프링(9)에 대해 열립니다.

이에 대한 신호는 포트 A의 제어 라인(10) 및 (6)을 통해 내부적으로 제공됩니다. 메인 스풀(3)의 스프링 장착 측에 있는 압력 유체는 이제 제어 라인(7), 오리피스 보어(11)를 통해 흐릅니다. ) 및 볼(8)을 스프링 챔버(12)에 넣습니다. 오리피스(4) 및 (5)로 인해 메인 스풀(3)에서 압력 강하가 발생하고 포트 A에서 포트 B로의 연결이 열립니다. 이제 압력 유체는 설정된 작동 압력을 유지하면서 포트 A에서 포트 B로 흐릅니다.

압력 릴리프 밸브는 포트 "X"(15)를 통해 언로드되거나 다른 압력(두 번째 압력 단계)으로 전환될 수 있습니다.

압력 릴리프 밸브 타입 DBW

본 밸브의 기능은 기본적으로 밸브형식 DB와 동일합니다.

그러나 메인 스풀(3)에서의 언로드는 내장된 방향 밸브(16)를 작동하여 이루어집니다.

DBW...50B의 구조

DBW...50B의 상징

알아채다

1. 유체를 여과해야합니다. 최소 필터 미세도는 20μm입니다.

2. 탱크는 밀봉되어 있어야 하며 공기 입구에는 공기 필터가 설치되어 있어야 합니다.

3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 고강도 수준(클래스 10.9)이어야 합니다. 샘플북에 기재된 사양에 따라 선택하여 사용하시기 바랍니다.

5. 밸브와 연결된 표면의 거칠기는 요구됩니다. 표면 거칠기는 0.8입니다.

6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
