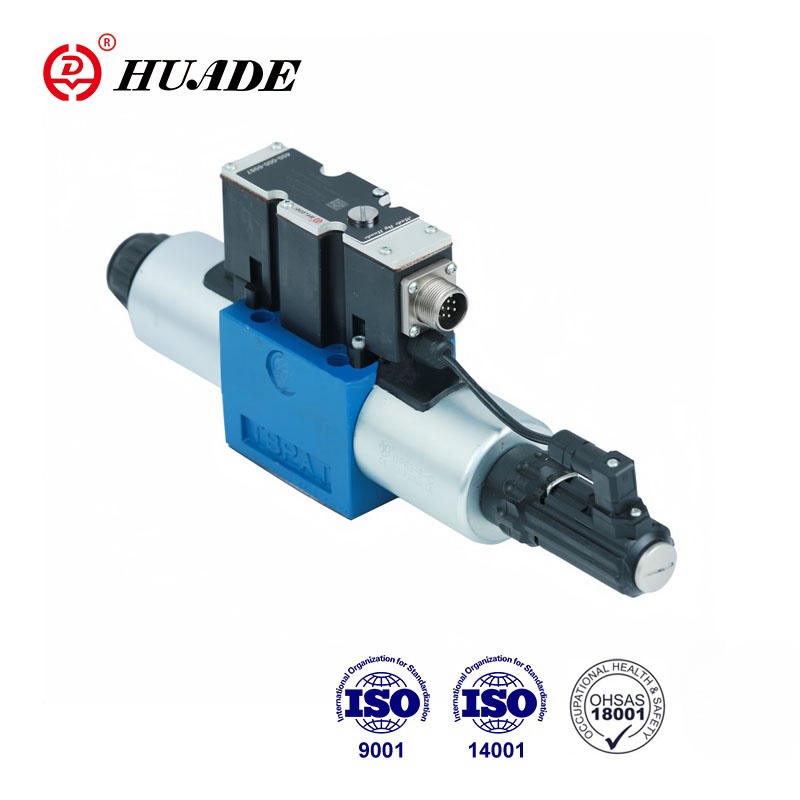

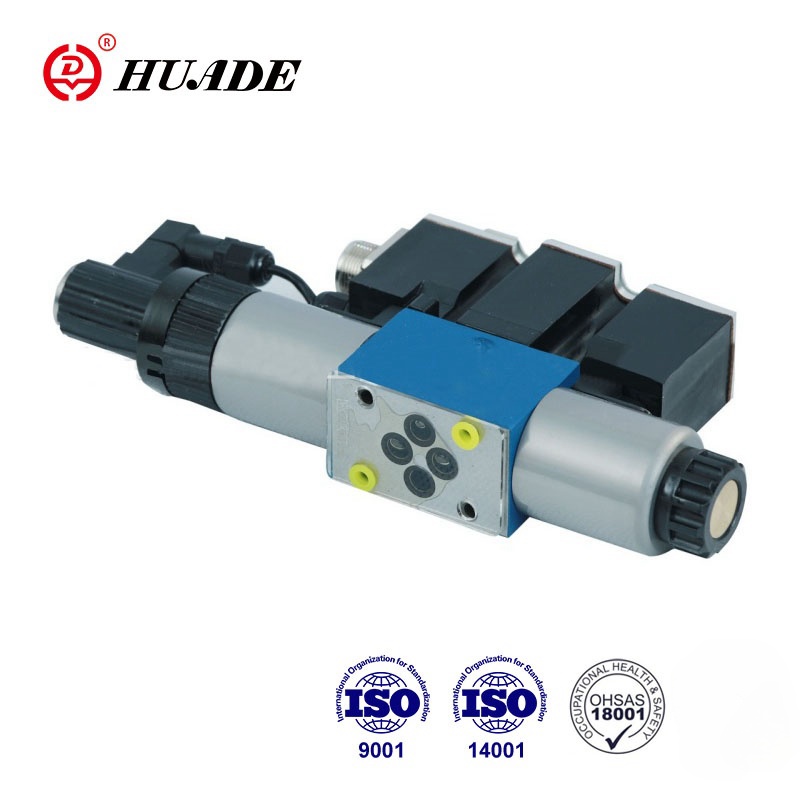

비례 방향 밸브 4WRE-2X

이 비례 밸브 4WRE-2X는 유압 오일의 유량 및 흐름 방향을 제어하는 ​​데 사용되는 직접 비례 비례 솔레노이드를 갖는 비례 방향 밸브입니다. 그것은 아름다운 외관의 특성을 가지고 있습니다. 비례 밸브 4WRE-2X를 사용하기 쉽습니다. 사용자는 7 코어 플러그를 사용하기 위해 7 코어 플러그를 사용하면 동시에 버스 제어 기술의 적용에 도움이되는 전기 고압식의 일치를 해결합니다.

비례 방향 밸브의 제품 매개 변수 4WRE-2X

비례 방향 밸브의 제품 기능 및 적용 4WRE-2X

특징:

▶ 흐름의 방향과 크기를 제어하기 위해 직접 제어되는 비례 방향 밸브

▶ 서브 플레이트 장착

▶ 전기 위치 피드백

▶ 스프링 중심 제어 스풀

▶ 4wree 타입, 인터페이스 A1 또는 F1을 갖춘 통합 밸브 전자 장치

▶ 작동은 중앙 실 및 탈착식 코일을 가진 비례 솔레노이드에 의한 것입니다.

▶ 한 소스의 밸브 및 전자 제어

애플리케이션:

비례 방향 밸브 4WRE-2X는 공작 기계, 광 산업, 야금, 광업, 항공 우주 등과 같은 다양한 분야에서 널리 사용됩니다.

비례 방향 밸브의 섹션 및 상징 4WRE-2X

4/2 및 4/3 비례 방향 밸브는 서브 플레이트 장착 설계의 직접 제어 된 구성 요소입니다.

그것들은 중앙 실 및 탈착식 코일을 갖는 비례 솔레노이드에 의해 작동됩니다. 솔레노이드는 외부 제어 전자 장치 (유형 WRE) 또는 통합 제어 전자 장치 (유형 WREE)에 의해 선택적으로 제어됩니다.

기능 설명 :

솔레노이드 (5 및 6)를 사용하면 에너지가 탈지 된 경우, 대조군 스풀 (2)은 압축 스프링 (3 및 4)에 의해 중앙 위치에 고정된다.

비례 솔레노이드 중 하나에 전원을 공급하여 대조군 스풀 (2)의 직접 작동, 예를 들어 솔레노이드 "B"(6)의 제어

→ 전기 입력 신호에 비례하여 제어 스풀 (2)의 왼쪽으로의 이동

→ 점진적인 흐름 특성을 가진 단면과 같은 오리피스를 통해 p에서 a 및 b 로의 연결

솔레노이드의 에너지 화 (6)

→ 컨트롤 스풀 (2)은 압축 스프링 (3)을 통해 중앙 위치로 반환됩니다.

HD-4WRE ... A-2X

에너지 된 조건에서 스풀 (2)은 솔레노이드 리턴 스프링에 의해 기계적 중심 위치에 고정된다. 이것은 스풀 기호 "V"의 경우 유압 중심 위치와 관련이 없습니다! 전기 밸브 폐쇄 루프 제어 회로가 닫히면 스풀은 유압 중심 위치에 배치됩니다.

설계:

밸브는 기본적으로 다음으로 구성됩니다.

• Mountinq 얼굴의 주택 (1)

• 압축 스프링 (3 및 4)이 포함 된 스풀 (2) 제어 스풀 (2)

• 중앙 스레드가있는 솔레노이드 (5 및 6)

• 위치 트랜스 듀서 (7)

• 선택적 통합 제어 전자 장치 (8)

• 기계식 제로 포인트 조정 (9)은 PG 13.5를 통해 액세스 할 수 있으며 전기 제로 포인트는 PG 7 (10) (타입 4wree)을 통해 액세스 할 수 있습니다.

비례 방향 밸브의 상징 4WRE-2X
