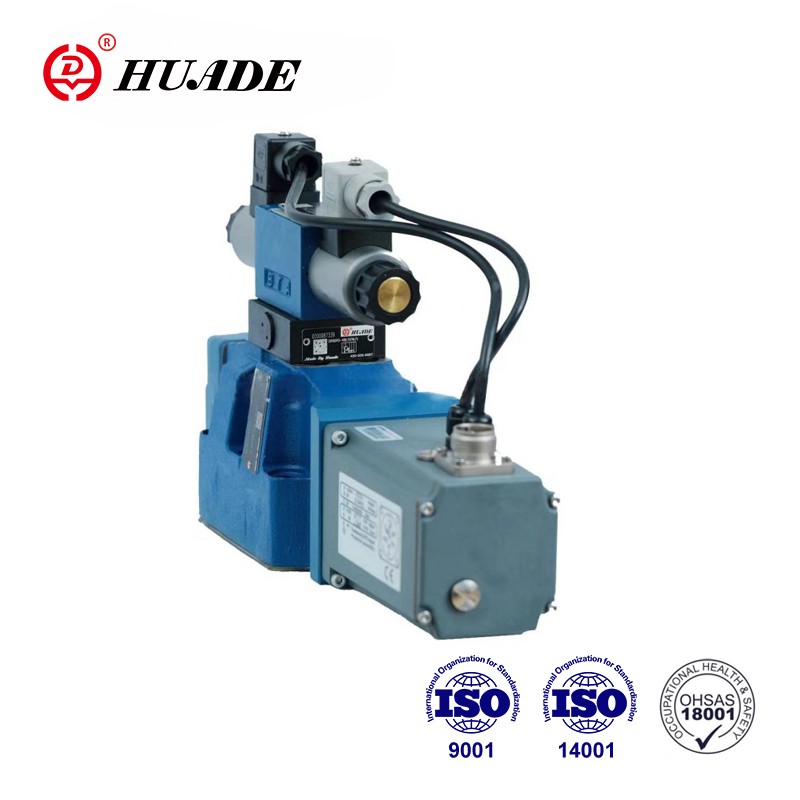

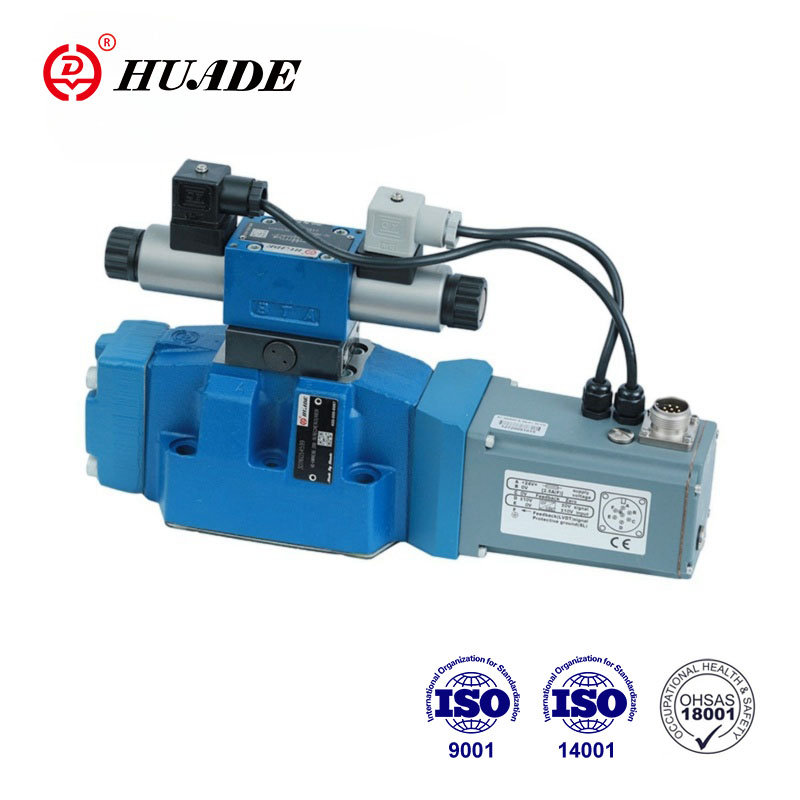

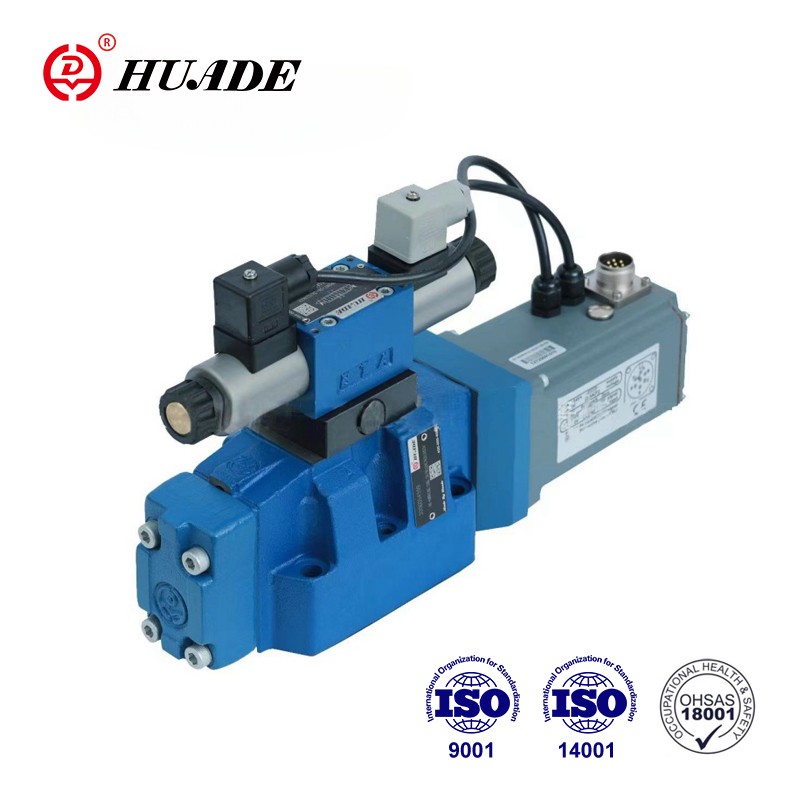

타입 4WRKE의 밸브는 2 단계 비례 방향 밸브입니다. 그들은 흐름 방향과 크기를 제어합니다. 메인 스테이지는 위치 제어되어 제어 스풀 위치가 더 큰 흐름의 경우에도 흐름 력과 독립되도록합니다. 기술 및 독립적 인 연구 개발이 도입 된 후 Huade Brand 비례 밸브 제품은 안정적인 성능과 고품질을 가지고 있습니다.
| 유압 | |||||
| 크기 | 10 | 16 | 25 | 32 | |
| 작동 압력 | 파일럿 제어 밸브 (MPA) 파일럿 오일 공급 | 2.5 ~ 31.5 | |||
| 메인 밸브, 포트 P, A, B (MPA) | 31.5 | 35 | 35 | 35 | |
| 반환 압력 (MPA) | 파일럿 오일 배수구, 외부 | 31.5 | 25 | 25 | 25 |
| 파일럿 오일 배수구, 내부 | ＜ 1 | ||||
| 포트 Y | ＜ 1 | ||||
| 공칭 흐름 q ± 10 % △ p = 1mp (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| 메인 밸브의 흐름 (최대 허용) (L/Min) | 170 | 460 | 870 | 1600 | |
| 0 내지 100 % (L/분)의 입력 신호의 단계 형태로 포트 X 또는 Y에서 파일럿 오일 흐름 | 4.1 | 8.5 | 11.7 | 13.0 | |
| 히스테리시스 (%) | ≤1 | ||||
| 응답 민감도 (%) | ≤0.5 | ||||
| 필터링 정밀도 (μm) | ≤20 | ||||
| 압력 유체 | 미네랄 오일 포스페이트 에스테르 | ||||
| 중간 점도 (mm2/s) | 20 ~ 380 | ||||
| 압력 유체 온도 범위 (temperature) | -20 ~ 70 | ||||
| 체중 (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| 전기 데이터 | |
| DIN 40 050에 대한 밸브 보호 | IP65 |
| 전압 유형 | DC |
| 신호 유형 | 비슷한 물건 |
| Power, Max (W) | 72 (평균 = 24W) |
| 전기 연결 | 구성 요소 플러그가있는 43 563-Am6 |
| 플러그인 커넥터 E DIN 43 563-BF6-3 | |
| 제어 전자 장치 | 밸브에 통합 |
특징:
▶ 파일럿은 메인 제어 스풀 및 통합 전자 제품 (OBE)의 전기 위치 피드백을 갖춘 2 단계 비례 방향 밸브를 작동했습니다.
▶ 흐름 방향의 제어 및 흐름의 크기
▶ 비례 솔레노이드를 통한 수술
▶ 서브 플레이트 장착 : IS0 4401에 따른 포팅 패턴
▶ 스프링 중심 메인 제어 스풀
▶ 전기 위치 피드백
▶ 파일럿 제어 밸브 : 단일 단계 비례 방향 밸브
▶ 위치 제어가있는 메인 스테이지
애플리케이션:
비례 방향 밸브 4WRKE-3X는 방향과 흐름을 제어하는 데 사용됩니다.
밸브는 주로 파일럿 제어 밸브 (1), 하우징 (8), 메인 제어 스풀 (7), 덮개 (5 및 6), 중심 스프링 (4), 유도 위치 트랜스 듀서 (9) 및 압력 감소 밸브 (3)로 구성됩니다. 입력 신호가없는 경우, 메인 제어 스풀 (7)은 센터링 스프링 (4)에 의해 중앙 위치에 보관됩니다. 주 제어 스풀의 위치 변화 (7)와 증폭기의 접합 합계에서 명령 값의 변화는 차동 전압을 만듭니다. 명령과 실제 값을 비교하는 동안 가능한 제어 편차는 전자 제품을 통해 결정되며 파일럿 제어 밸브 (1)의 비례 솔레노이드는 전류와 함께 제공됩니다. 전류는 플런저를 연속으로 통제 스풀을 작동시키는 솔레노이드의 힘을 유도합니다. 제어 단면을 통해 방출 된 흐름은 메인 제어 스풀의 조정을 유발합니다. 유도 성장 값의 핵심을 갖는 메인 제어 스풀 (7)은 명령 값에 해당합니다. 제어 된 상태에서 메인 제어 스풀 (7)은 균형을 잡고이 위치에 유지 된 트랜스 듀서 (9)가 제어 위치까지 변위됩니다. 제어 스풀 스트로크 및 컨트롤 오프닝은 명령 값에 비례 적으로 변경됩니다. 제어 전자 장치는 밸브에 통합됩니다. 밸브와 전자 장치를 조정함으로써 장치의 직렬 생산 편차는 낮게 유지됩니다. 탱크 라인은 비어 있지 않아야합니다. 해당 설치 조건 (약 0.2 MPa)의 경우 예압 밸브를 설치해야합니다.
비례 방향 밸브 4WRKE-3X의 상징
패키지 비례 방향 밸브 4WRKE-3X
