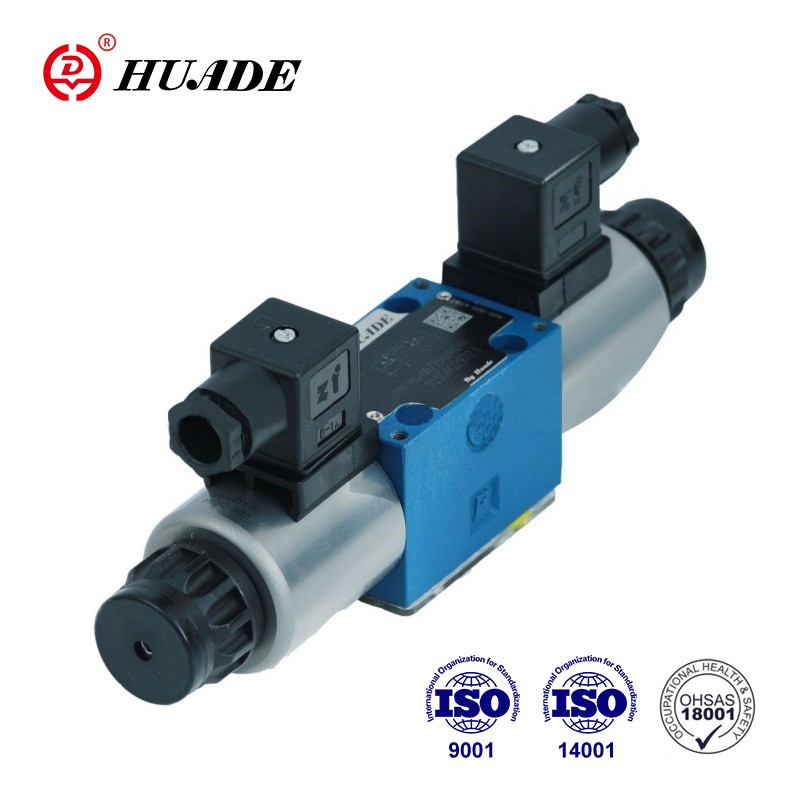

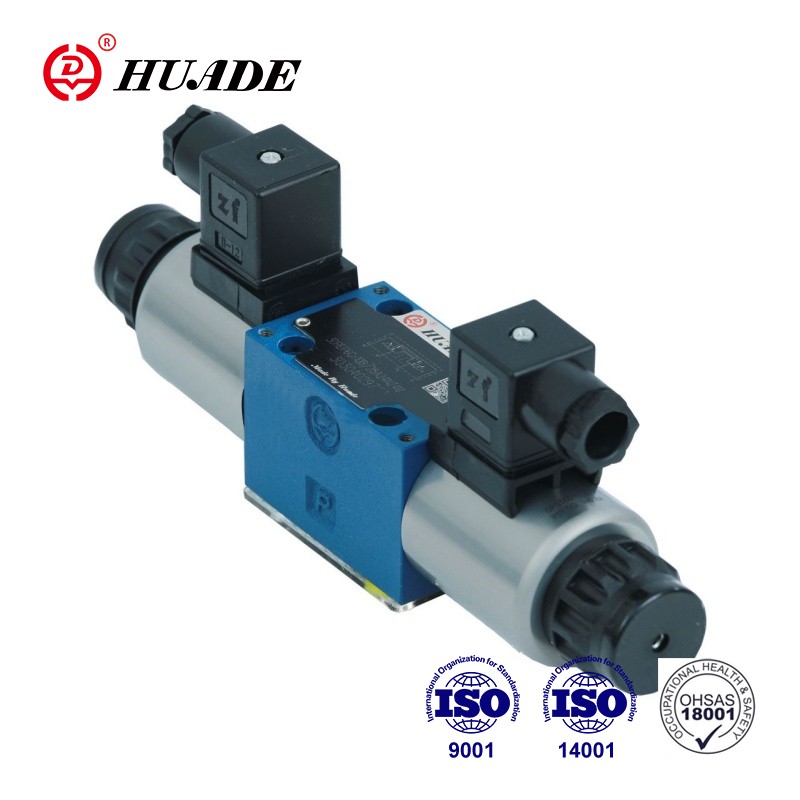

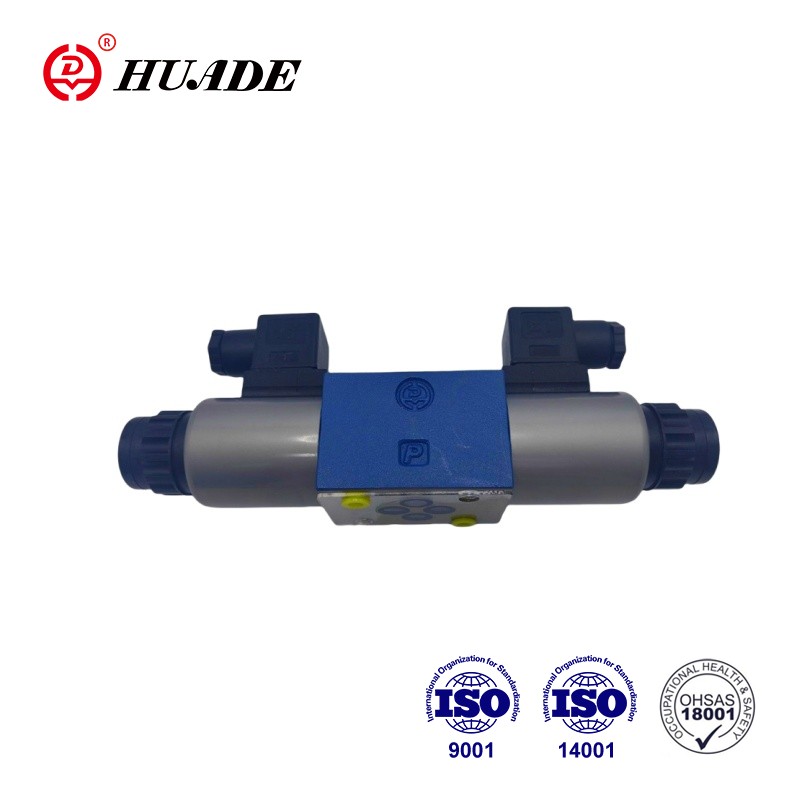

3 방향 비례 압력 감소 밸브 3DREP 6C는 빠른 응답 속도, 높은 제어 정확도 및 우수한 안정성의 장점을 갖습니다. 동시에, 그것은 소형 구조를 가지고 있으며 설치 및 유지 관리가 쉽습니다. 사용하는 동안 압력 감소 밸브는 정상적인 작동을 보장하고 서비스 수명을 연장하기 위해 정기적으로 검사하고 유지해야합니다.
| 유압 | ||
| 작동 압력 (MPA) | 포트 p | 10, 초과 인 경우 밸브를 설치하고 입력 포트에 zdr6dp ..- 30b/...을 입력하십시오 |
| 포트 t | 3 | |
| Max.Flow (L/Min) | 15 (∆P = 5MPA) | |
| 오염 정도 (UM) | β10 ≥ 75의 최소 보유율로 필터 권장 사항 | |
| 히스테리시스 (%) | ≤3 | |
| 반복성 정확도 (%) | ≤1 | |
| 응답 민감도 (%) | ≤1 | |
| 반전 범위 (%) | ≤1 | |
| 압력 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |
| 점도 범위 (mm2/에스) | 2.8 ~ 380 | |
| 압력 유체 온도 범위 (° C) | -20 ~ +70 | |
| 설치 | 선택적, 바람직하게는 수평 | |
| 체중 (kg) | 유형 C : 2.6; 타입 A.B : 1.5 | |
| 전기, 솔레노이드 | ||
| 공급 전압 | DC24V | |
| 솔레노이드 당 공칭 전류 (A) | 0.8 | |
| 솔레노이드 당 최대 전류 (a) | ≤0.02 | |
| 솔레노이드 코일 저항 (ω) | 20 ° C에서의 콜드 값 | 19.5 |
| 맥스. 따뜻한 가치 | 28.8 | |
| 작업 상태 | 마디 없는 | |
| 조건 온도 (° C) | ~+50 | |
| 코일 온도 (° C) | ~+150 | |
| DIN40 050에 대한 보호 | IP65 | |
| 전기 연결 | 3drep | DIN43650-AM2 플러그인 커넥터 43 650-AF2/PG11에 구성 요소 플러그 |
| 3drepe | 컴포넌트 플러그 e DIN43563-AM6-3 플러그인 커넥터 E DIN43563-BF6-3/PG11 | |
특징:
▶ 흐름의 압력과 방향을 제어하기위한 직접 제어되는 비례 밸브
▶ 중앙 실 및 탈착식 코일로 비례 솔레노이드를 통해 작동
▶ 스프링 중심 제어 스풀
애플리케이션:
3 방향 비례 압력 감소 밸브 3DREP 6C는 소방차 공급, 자동 스프링클러 소화 시스템 및 다양한 유압 장비, 유압 시스템 및 유압 기계에 널리 사용됩니다.
◆설계:
밸브는 주로 다음으로 구성됩니다.
◆기능:
솔레노이드 (1 및 2)로 에너지가 발생하여 대조군 스풀 (5)은 압축 스프링에 의해 중심 위치에 고정된다.
솔레노이드 중 하나에 활력이 생길 때 대조군 스풀 (2)은 직접적으로 작동된다.
예를 들어 솔레노이드에 활력을 불어 넣어 "A"(1)
→ 압력 측정 스풀 (5) 및 제어 스풀 (4) 전기 입력 신호에 비례하여 오른쪽으로 이동합니다.
→ P에서 B까지의 연결은 점진적인 흐름 특성을 가진 오리피스 형태의 단면을 통해입니다.
◆솔레노이드의 에너지 화 (1)
→ Control Spool (4)은 압축 스프링에 의해 중앙 위치로 반환됩니다.
중간 위치에서 연결 a와 b ~ t가 열려 있으므로 압력 유체가 탱크로 자유롭게 흐를 수 있습니다. 옵션 핸드 오버라이드는 솔레노이드에 활력을 불어 넣지 않고 컨트롤 스풀 (4)을 이동할 수 있습니다.
●주목!
의도하지 않은 핸드 오버라이드를 사용하면 통제되지 않은 기계 이동이 발생할 수 있습니다!
비례 압력 감소 밸브 3DREP 6C의 구조
비례 압력 감소 밸브 3DREP 6C의 기호
