비례 압력 감소 밸브 3DREP6-2X

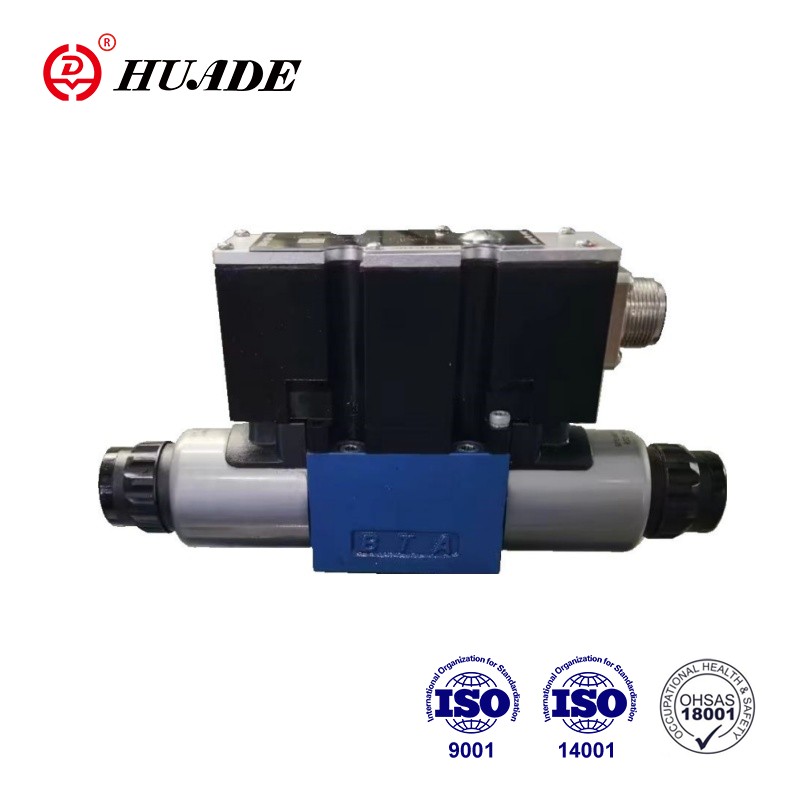

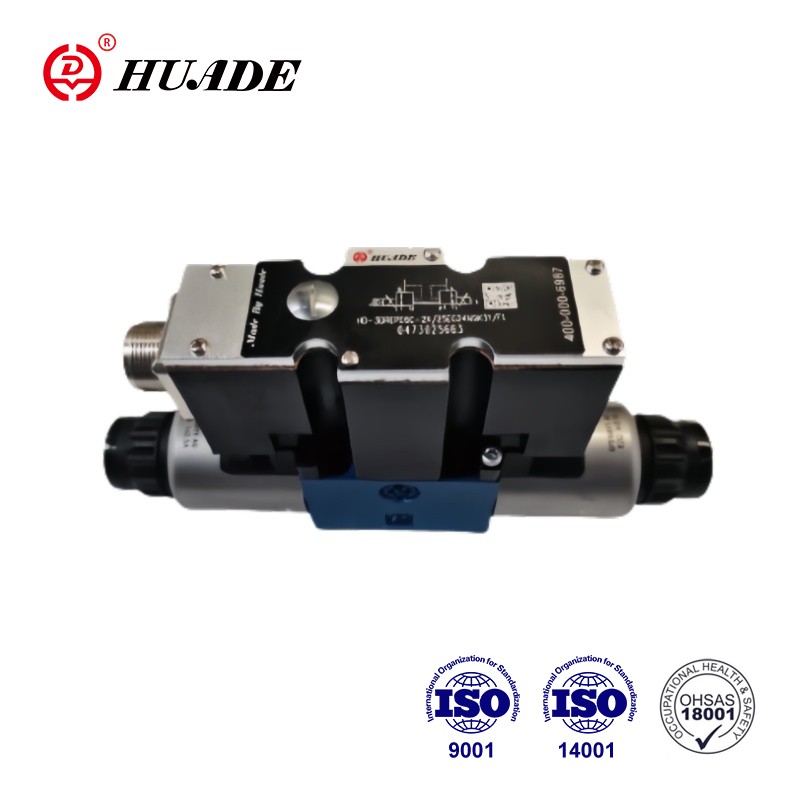

3 방향 압력 감소 밸브 타입 3DREP6-2X ...은 비례 솔레노이드에 의해 직접 작동합니다. 전기 입력 신호를 비례 압력 출력 신호로 변환합니다. 비례 솔레노이드는 중심 실 및 탈착식 코일을 갖는 제어 가능한 습식 핀 DC 솔레노이드입니다. 솔레노이드는 외부 제어 전자 장치 (유형 3DREP-2X) 또는 통합 제어 전자 장치 (타입 3DREPE-2X)를 통해 선택적으로 제어됩니다.

비례 압력 감소 밸브 3DREP6-2X의 제품 매개 변수

제품 기능 및 비례 압력 감소 밸브 3DREP6-2X의 적용

특징:

▶ 흐름의 압력과 방향을 제어하기위한 직접 제어되는 비례 밸브

▶ 중앙 실 및 탈착식 코일로 비례 솔레노이드를 통해 작동

▶ 핸드 오버라이드, 선택 사항

▶ 스프링 중심 제어 스풀

▶ 통합 된 전자 장치, 인터페이스 A1을 갖춘 HD-3DREPE를 입력하십시오

▶ 유형 HD-3DREP 용 외부 제어 전자 장치 :

▶ 아날로그 증폭기 유형 HD-VT-VSPA2-50-1X/... Eurocard 형식

▶ 디지털 앰프 유형 HD-VT-VSPD-1-1X/. .. 유로 카드 형식

▶ 모듈 식 설계의 전기 증폭기 유형 HD-VT-11118

▶ 단일 소스의 밸브 및 비례 제어 전자 장치

애플리케이션:

비례 압력 감소 밸브 3DREP6-2X는 공작 기계, 조명 산업, 야금 등과 같은 다양한 산업에서 유압 시스템의 자동 제어에 널리 사용됩니다.

비례 압력 감소 밸브 3DREP6-2X의 기능 및 밸브 특수

밸브는 주로 다음으로 구성됩니다 : 솔레노이드 (5 및 6), 하우징 (1), 압력 측정 스풀 (3 및 4) 및 선택적 통합 밸브 전자 장치 (7)가있는 제어 스풀 (2).

솔레노이드 (5 및 6)를 사용하여 대조 스풀 (2)은 압축 스프링에 의해 중심 위치에 고정된다. 솔레노이드 중 하나에 활력이 생길 때 대조군 스풀 (2)은 직접적으로 작동된다.

예를 들어 솔레노이드 (5) 에너지를 공급함으로써 : 압력 측정 스풀 (3) 및 제어 스풀 (2) 전기 입력 신호에 비례하여 오른쪽으로 이동합니다. P에서 B 로의 연결은 점진적인 흐름 특성을 가진 오리피스 형태의 단면을 통해 이루어집니다.

솔레노이드 (5)의 에너지 화 (5) : 대조군 스풀 (2)은 압축 스프링에 의해 그의 중심 위치로 되돌아 간다. 중간 위치에서 연결 a와 b ~ t가 열리므로 압력 유체가 탱크로 자유롭게 흐를 수 있습니다. 옵션 핸드 재정의 (9 또는 10), 솔레노이드에 활력을 불어 넣지 않고 제어 스풀 (2)을 이동할 수 있습니다.

이 버전의 2 위치 밸브의 기능은 기본적으로 3 개의 스위칭 위치가있는 밸브의 기능과 동일합니다.

그러나 2 개의 위치 밸브에는 솔레노이드 5 또는 6이 장착되어 있습니다. 플러그 (11)는 두 번째 솔레노이드 대신 장착됩니다.

비례 비례 압력 감소 밸브 3DREP6-2X의 기호
