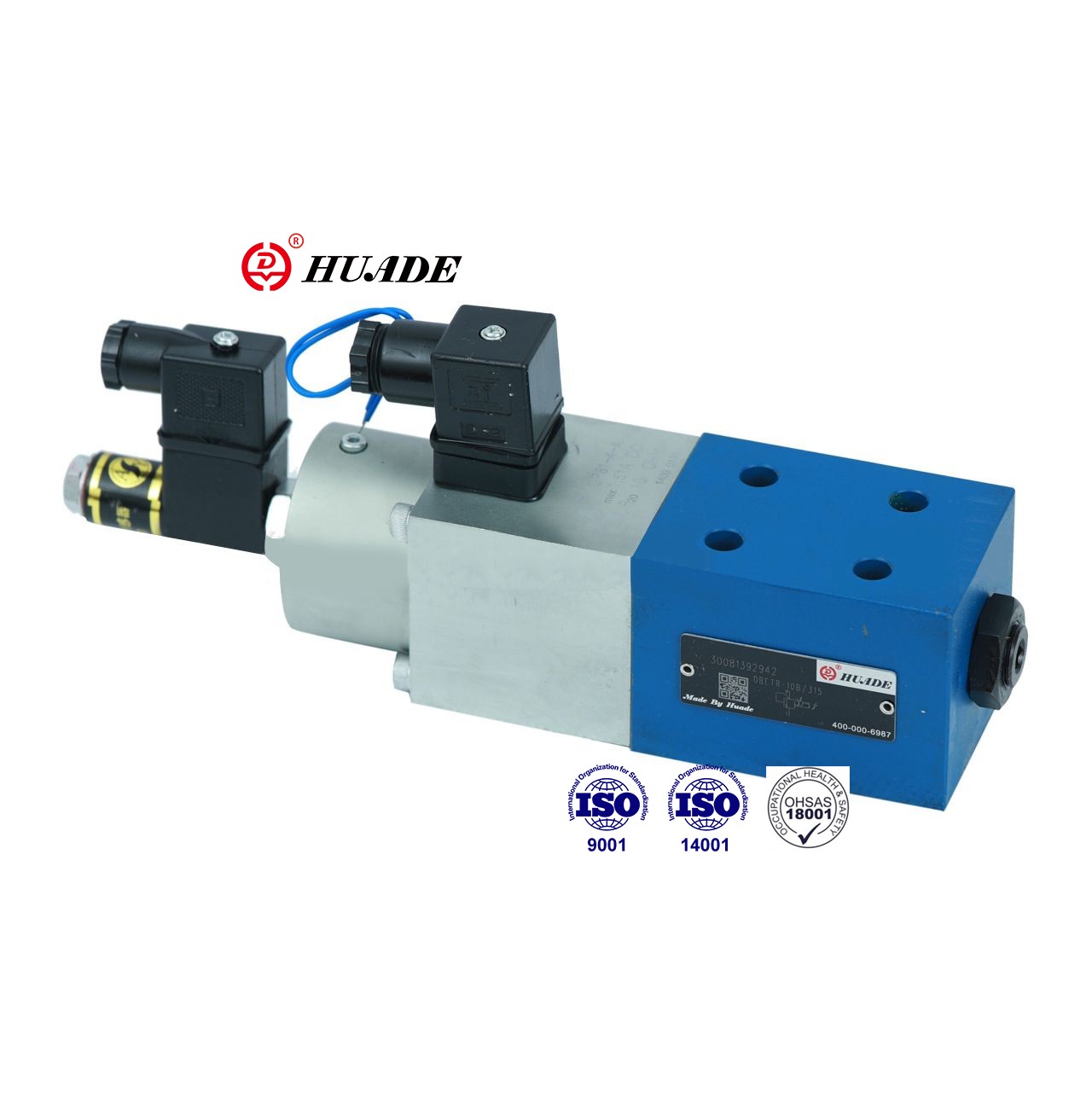

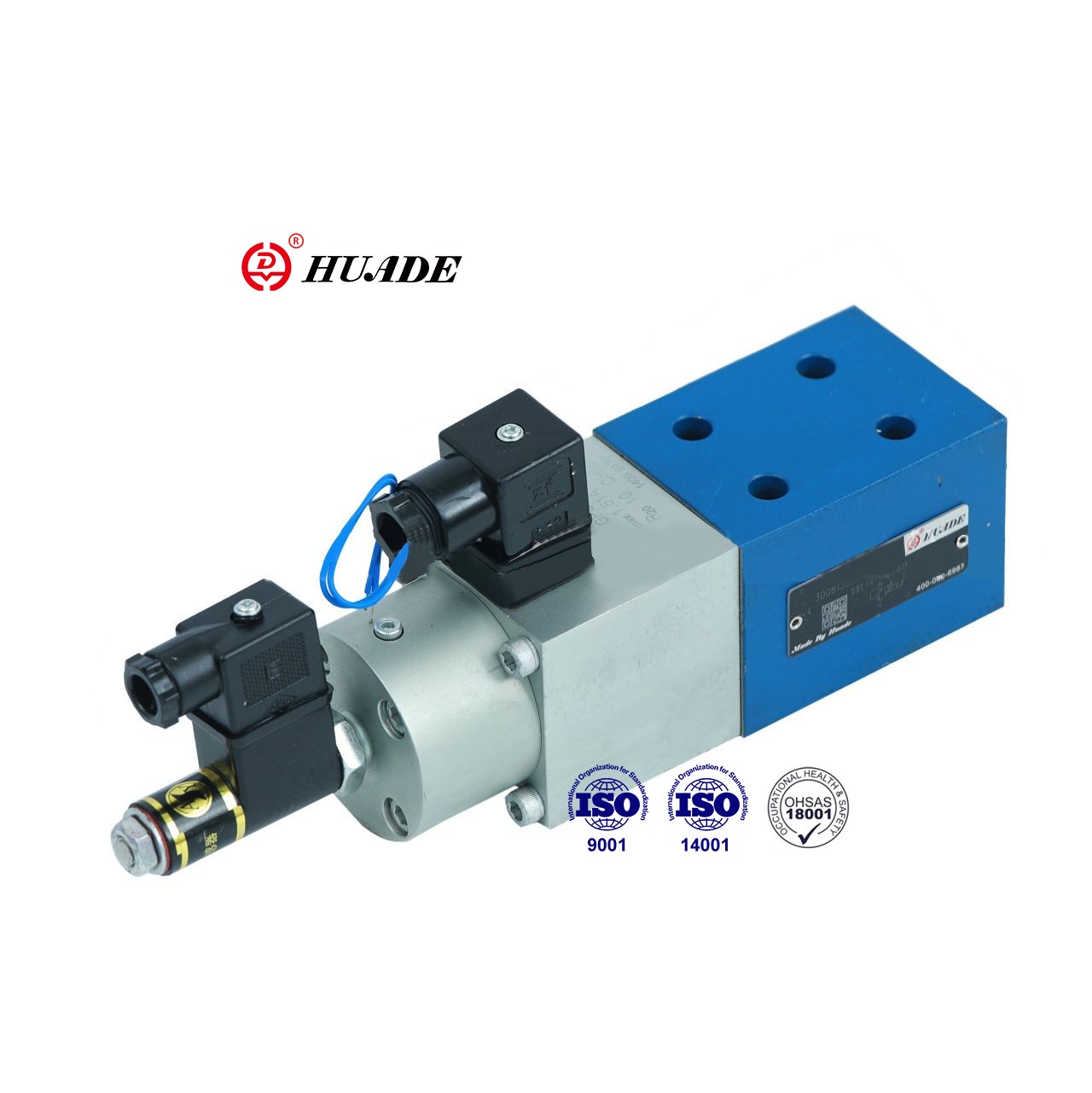

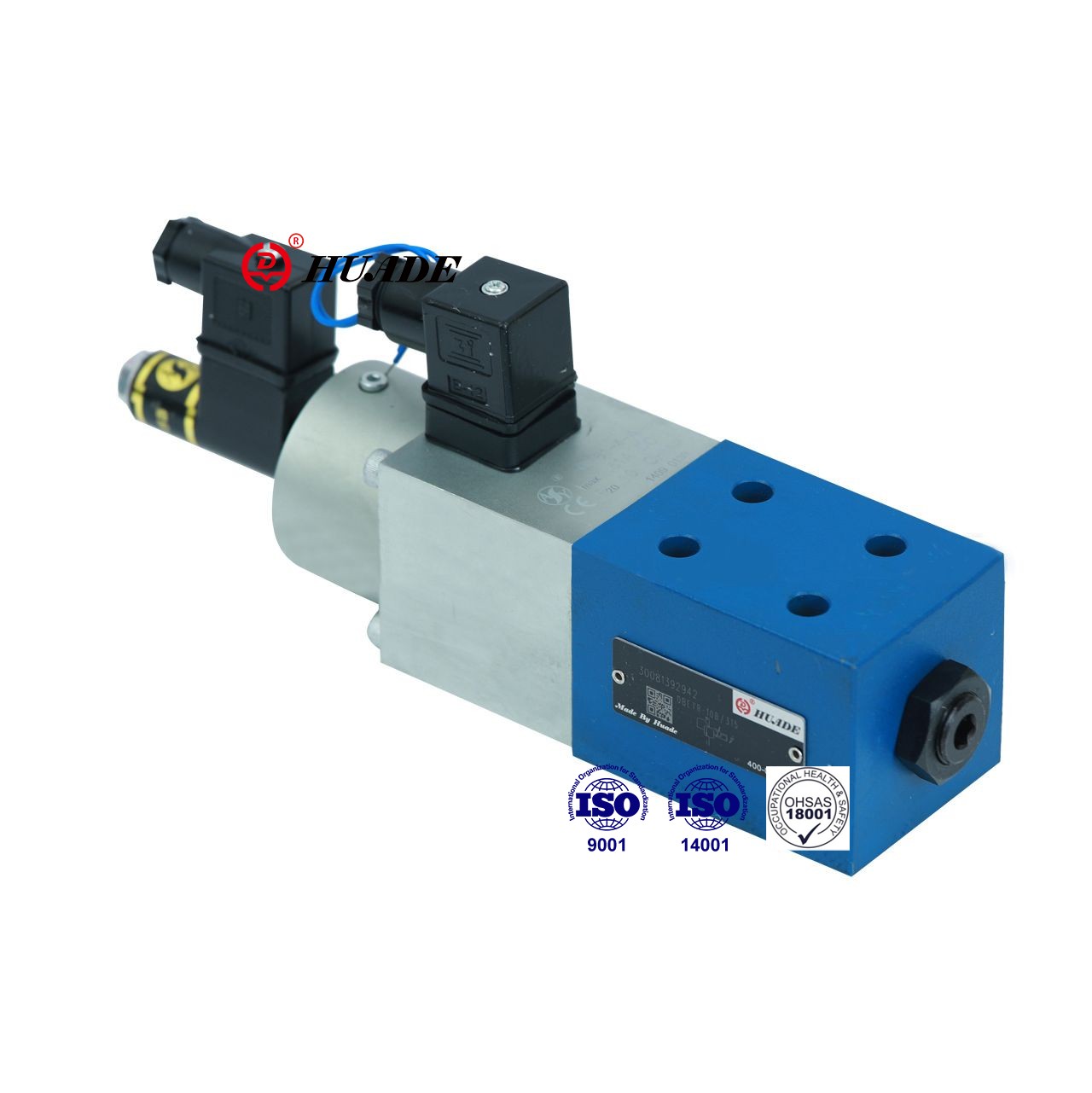

이 비례 압력 릴리프 밸브 DBETR은 전기 명령 값에 비례하여 압력을 조절합니다. DBTR 밸브는 원격 제어 시스템 압력을 사용하는 폐쇄 시스템에 널리 사용됩니다. Huade의 DBETR 밸브는 Rexroth 제품과 동일한 표준을 사용합니다. 이 비례 압력 밸브 DBETR은 동일한 시리즈의 제품을 대체할 수 있으며 가격이 비교적 저렴합니다.
| 유압 | |||
| 최대. 설정압력(MPa) | 압력 단계 2.5MPa | 2.5 | |
| 압력 단계 8.0MPa | 8 | ||
| 압력 단계 18.0MPa | 18 | ||
| 압력 단계 31.5MPa | 31.5 | ||
| 최소 설정압력(MPa) | (특성 곡선 참조) | ||
| 최대사용압력(MPa) | 포트 T(압력 조정 포함) | 0.2 | |
| 포트 T(압력 조정 없음) | 10 | ||
| 포트 P | 31.5 | ||
| 최대유량(L/min) | 압력 단계 25 | 10 | |
| 압력 단계 80 | 3 | ||
| 압력 단계 180 | 3 | ||
| 압력 단계 315 | 2 | ||
| 오염도(μm) | ≤20(권장사항 10) | ||
| 히스테리시스(%) | 최대 1개 미만 설정 가능한 압력 | ||
| 반복성(%) | 최대 설정 가능 압력의 < 0.5 | ||
| 선형성(%) | 180; 3~18 MPa의 압력 단계 | ≤ 최대 설정 가능 압력의 1.5 | |
| 315; 6~31.5MPa의 압력 단계 | |||
| 일반적인 변동(%) | 판막 | 최대 ± 3 설정 가능한 압력 | |
| 전기 제어 | <0.5 | ||
| 단계별 응답 0~100%(ms) | 응답시간(Pmin-Pmax) | 응답시간(Pmax-Pmin) | |
| 압력 단계 2.5 및 18MPa 0~100 | 100 | 50 | |
| 압력단계 31.5MPa 0~100 | 150 | 100 | |
| 압력 유체 | 미네랄 오일(NBR 씰용), 인산염 에스테르(FPM 씰용) | ||
| 점도범위(mm2/에스) | 2.8~380 | ||
| 작동유 온도 범위(°C) | -20 ~ +70 | ||
| 설치 위치 | 선택 과목 | ||
| 체중(kg) | 4 | ||
| 전기 같은 | ||||
| 앰프 관련 | VT-5003S30 | |||
| 공급 전압 | DC | |||
| 코일 저항(Ω) | 20°C에서의 저온 값 | 10 | ||
| 최대. 따뜻한 가치 | 13.9 | |||
| (근무상태) 의무 | 마디 없는 | |||
| 작동유 온도(°C) | +50 | |||
| 증폭기 전압 | 완전히 통근하다 | 24±10% | ||
| 3개의 전기 소스를 통근하다 | 24~35 | |||
| 최대. 소비전력(VA) | 50 | |||
| 20°C에서의 코일 저항(Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| 유도성(변환기)(mH) | 6 ~ 8 | |||
| 발진기 주파수(변환기)(KHz) | 2.5 | |||
| DIN 40 050에 따른 보호 | IP65 | |||
특징:
▶낮은 히스테리시스
▶좋은 반복성,
▶스프링 프리텐션의 전기적 폐쇄 루프 위치 제어
▶유도 위치 변환기를 사용한 비례 솔레노이드 작동(압력 균형)
▶하나의 소스에서 밸브 및 전자 제어
애플리케이션:
비례 압력 릴리프 밸브 DBETR은 경공업, 공작 기계, 야금 등 다양한 분야에서 널리 사용됩니다.
밸브는 기본적으로 하우징(1), 유도 위치 변환기(3)가 있는 비례 솔레노이드(2), 밸브 시트(4) 및 밸브 포핏(5)으로 구성됩니다.
압력은 명령값 전위차계(0~9V)를 조정하여 설정됩니다. 명령값을 조정하면 전자 제어 장치와 비례 솔레노이드(2)를 통해 압축 스프링이 장력을 받습니다. 압축 스프링(6)의 장력, 즉 스프링 플레이트(7)의 위치는 유도 위치 변환기(3)에 의해 결정됩니다. 명령값과의 편차는 폐쇄 루프 위치 제어에 의해 수정됩니다.
이 원리를 사용하면 솔레노이드 마찰의 영향이 제거됩니다.
장점:
- 낮은 히스테리시스
- 좋은 반복성
비례 압력 릴리프 밸브 DBETR의 기호
