비례 압력 감소 밸브 3Drem-7x

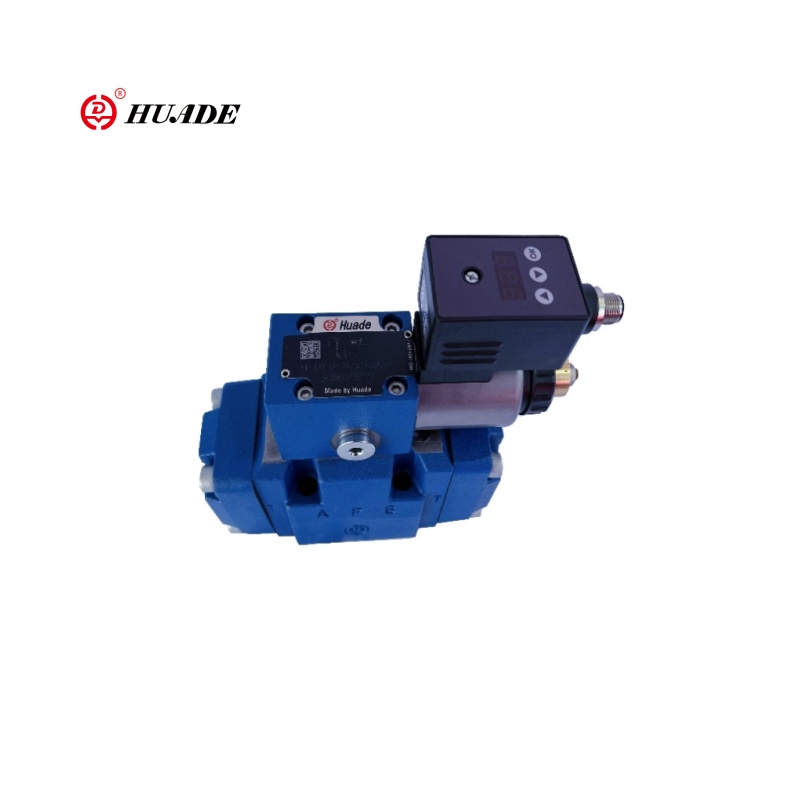

3DREM-7X는 3 방향 파일럿 작동 비례 압력 감소 밸브입니다. 3DRE/3DREE 시리즈와 비교합니다. 비례 압력 감소 밸브 3DREM-7X는 더 나은 통합 센서 또는 통신 인터페이스를 가지고 있습니다. 밸브 3DREM-7X의 핵심 기능은 전기 비례 방식으로 출구 압력을 제어하는 ​​것입니다. 3 방향 구조 (P → A, A → T)를 통해 압력 조절 + 언 로딩을 달성 할 수 있습니다. 비례 압력 감소 밸브 3DREM-7X는 고정밀 및 고유 한 유압 제어 시스템에 적합합니다.

비례 압력 감소 밸브 3Drem-7x의 제품 매개 변수

비례 압력 감소 밸브 3Drem-7x의 제품 매개 변수

특징:

▶ 3 방향 버전

▶ 회전식 코일을 갖는 비례 솔레노이드를 통한 작동

▶ 서브 플레이트 장착

▶ ISO 4401에 따른 포팅 패턴

▶ 최대 압력 제한, 선택 사항

▶ 단일 소스의 밸브 및 제어 전자 장치

▶ 통합 전자 장치 (OBE) (유형 HD-3DRE (M) E) :

- 명령 값 압력 특성 곡선의 제조 공차가 거의 없습니다.

▶ 외부 제어 전자 장치 (유형 HD-3DRE (M)

▶ 선형 명령 값 압력 특성 곡선

애플리케이션:

비례 압력 감소 밸브 3DREM-7X는 특히 다음과 같은 경우 고밀도, 고 지적, 지능형 유압 시스템에 적합합니다. 전기 비례 조절 + 빠른 언로드, PLC/PID 컨트롤러와 통합 된 자동 생산 라인이 필요한 경우 (진동, 고온, 폭발성)에서 신뢰할 수있는 제어를 달성 할 수 있습니다.

비례 압력 감소 밸브 3DREM-7X 기능 및 섹션

기능, 섹션

밸브 유형 3DRE (M) 및 3DRE (M) E는 액추에이터의 압력 제한을 갖는 전기적으로 조종사로 작동하는 3 방향 압력 감소 밸브입니다.

그것들은 시스템 압력의 감소 (p에서 a) 및 제한 (a ~ t)에 사용됩니다.

설정

밸브는 두 개의 메인 어셈블리로 구성됩니다.

▶ 비례 솔레노이드 (2)가있는 파일럿 제어 밸브 (1), 선택적으로 최대 압력 제한 (15)

▶ 메인 밸브 (3) 메인 컨트롤 스풀 (4)

기능

▶ 파일럿 제어 밸브 (1)를 통해 포트 A에서 압력의 값 의존적 설정을 줄입니다.

▶ 압축 포트 P를 사용하면 스프링 (5) 및 (6) 메인 제어 스풀 (4)을 중앙 위치에 고정시킵니다.

이런 식으로 액추에이터에서의 시작 점프가 방지됩니다.

▶ 파일럿 유체는 유량 컨트롤러 (8)를 통해 제어 챔버 (11)를 통해 스로틀 갭 (9), 선 (10)을 통해 포트 Y 로의 보어 (7)로 흐릅니다.이 연결은 제로 압력으로 탱크로 이어집니다.

압력 감소

▶ 명령 값의 함수로서 제어 챔버 (11)에서 파일럿 압력의 축적.

▶ 노즐 (12)과 메인 제어 스풀 (4)의 오른쪽으로 스프링 챔버 (13)의 압력 축적.

유압 유체는 P에서 A로 흐릅니다.

▶ 포트 A의 액추에이터 압력은 스프링 챔버 (14)에서 사용할 수 있습니다.

▶ 포트 A의 압력 증가 파일럿 제어 밸브 (1)의 정해진 압력 (1)은 메인 스풀 (4)이 왼쪽으로 이동합니다. 포트 A의 압력은 파일럿 제어 밸브 (1)의 설정 압력과 거의 동일합니다.

압력 제한

▶ 포트 A의 압력이 파일럿 제어 밸브 (1)의 설정 압력을 초과하면 주 제어 스풀 (4)이 왼쪽으로 더 이동됩니다.

▶ 이것은 A에서 T로 연결을 열고 포트 A의 보류중인 압력을 설정 명령 값으로 제한합니다.

HD-3DREE 및 HD-3DREME 유형 (OBE (Integrated Electronics) (OBE)

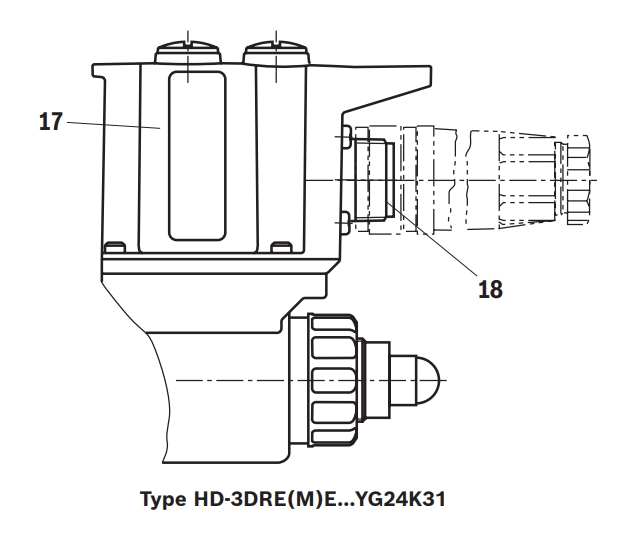

기능 및 설정과 관련하여,이 밸브는 유형 HD-3DRE 및 HD-3DREM에 해당하며, 파일럿 제어 밸브에서는 제어 전자 장치와 함께 하우징 (17)이 있습니다.

공급 및 명령 값 전압은 커넥터 (18)에 적용됩니다.

공장에서는 명령 값 압력 특성 곡선이 제조 내성이 거의 없음으로 조정됩니다. 자세한 내용은 9 페이지를 참조하십시오.
