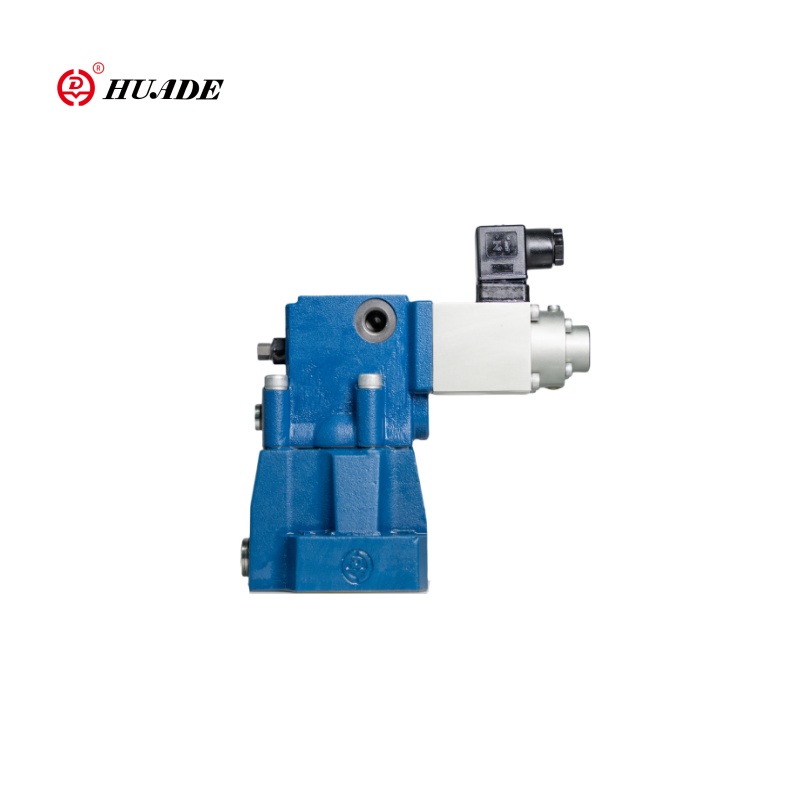

Huade의 비례 압력 감소 유형 DRE는 파일럿 작동 압력 감소 밸브입니다. 그것들은 작업 압력 감소에 사용됩니다.

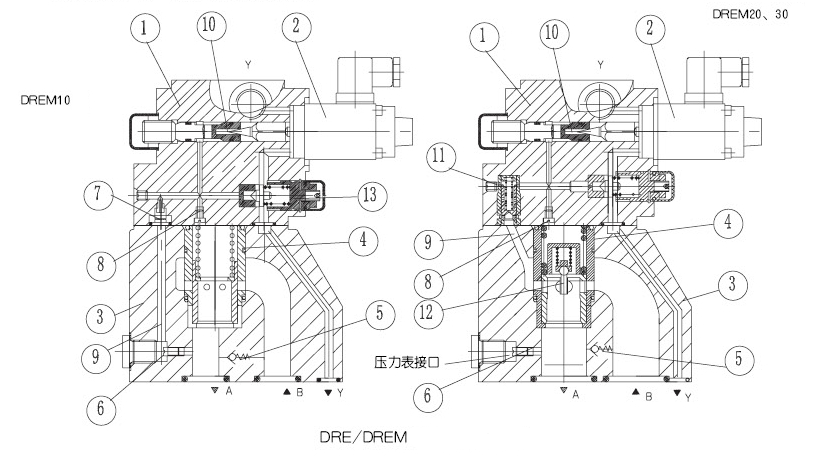

비례 압력 감소 밸브 드레는 기본적으로 기본 스풀 어셈블리 (4)가있는 비례 솔레노이드 (2) 메인 밸브 (3)와 선택적 체크 밸브 (5)가있는 파일럿 밸브 (1)로 구성됩니다.
| 유압 | ||
| MAX. 세트 압력 (MPA) | 포트 A와 b | 31.5 |
| 포트 Y | 탱크로 이동. 압력 | |
| 포트 A (MPA)의 최대 설정 압력 | 압력 등급과 동일합니다 | |
| Min. Port Afor Port A (MPA) | "Q"와 관련이 있습니다. (곡선 참조) | |
| 선형성 (%) | ± 3.5 | |
| 반복성 (%) | <± 2 | |
| 히스테리시스 | 떨림 ± 2.5% pmax | |
| 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |
| 점도 범위 (mm2/에스) | 2.8 ~ 380 | |
| 유체 온도 범위 (() | -20 ~ +70 | |
| 전기 같은 | ||
| 공급 전압 | DC | |
| 최소 제어 전류 (a) | 0.1 | |
| 최대 제어 전류 (a) | 0.8 | |
| 코일 저항 (ω) | 20 ℃의 오래된 밸브는 19.5, Max. Warm 밸브는 28.8입니다. | |
| 의무 | 마디 없는 | |
| 최대 조건 온도 (℃) | 50 | |
| DIN에 대한 단열재 40 050 | IP65 | |
| 관련 증폭기 | 플러그인 컨텐터 | |
| 전기 응용 프로그램 | VT_2000 : 40 (함께 제공) | |
특징:
▶ 옵션 최대 압력 보호
▶ A와 B 사이의 선택적 체크 밸브
▶ 작동 압력을 줄이는 데 사용되는 밸브
▶ 서브 플레이트 장착
▶ 하나의 스커트에서 밸브와 전자 제품
애플리케이션:
DRE/DREM 비례 압력 감소 밸브는 간단한 구조, 편리한 설치 및 디버깅, 강한 흐름 용량, 작은 압력 손실, 우수한 반복성 및 선형성을 가지고 있으며 시스템 흐름이 큰 경우에 적합합니다. 공작 기계, 광 산업, 야금, 조선, 공학, 광업, 항공 우주 및 기타 분야에서 널리 사용됩니다.
유형 드레 ...
포트 A의 압력의 설정은 비례 솔레노이드 (2)에 존재하는 전압에 의존한다.
휴식시 포트 B에 압력없이 스프링은 시작 위치에 메인 스풀 (4)을 보유합니다. B에서 A 로의 연결은 닫히면 스타트 업 점프가 피하기 때문에 피할 수 있습니다.
포트 A의 압력은 메인 스풀 영역에서 연결을 통해 행동합니다.
파일럿 오일은 포트 A (NS 10) 또는 포트 B (NS 20,30)에서 가져오고 상수 유량 컨트롤러와의 연결을 통과하며, 이는 포트 A와 B 사이의 압력 강하와 독립적 인 파일럿 오일 흐름을 일정하게 유지합니다. 일정한 유량 컨트롤러 파일럿 오일 흐름은 밸브 시트를 통해 y 포트로 그리고 배수 라인으로 두 개의 연결을 통해 스프링 챔버로 전달됩니다.
포트 A에 필요한 압력은 관련 증폭기에 정의됩니다.

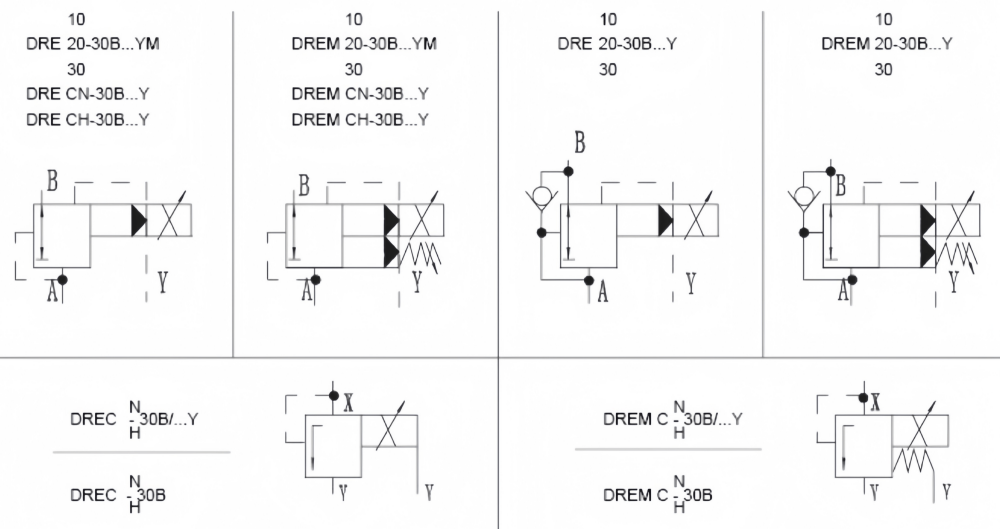

비례 압력 감소 밸브 드레의 기호
