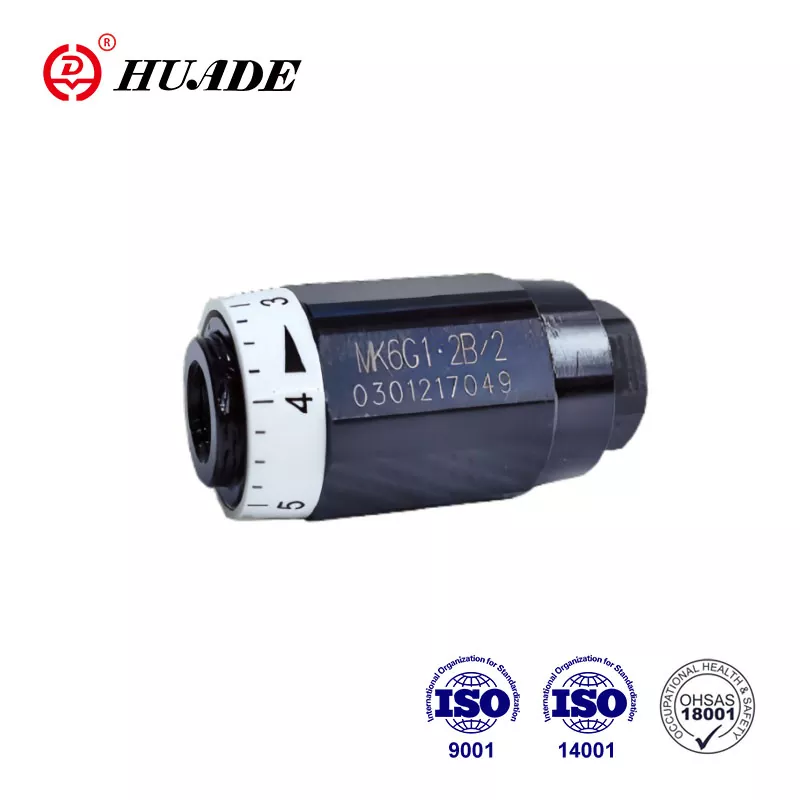

스로틀 체크 밸브 mk

• 제품 기능 : 압력 및 점도 의존적 작동, 직접 인라인 장착 기능, 축 삼각형 그루브 스로틀 구조
• 사양 : 크기 6-30, 유량 용량 15-400 L/분, 최대 31.5 MPa의 압력, 온도 범위 -30 ° C ~ +80 ° C
• 응용 분야 : 유압 액추에이터, 산업용 파이프 라인 시스템, 미네랄 오일 및 포스페이트 에스테르 유체 시스템의 속도 제어

문의 보내기 PDF 다운로드

제품 설명

밸브 타입 MK는 압력 및 점도 종속 스로틀 체크 밸브입니다. Huade Hydraulic에서 생산 된이 밸브는 가장 널리 사용되는 유량 밸브입니다. Huade® 유압 흐름 밸브는 많은 소비자를 끌어 들였습니다. Huade는 중국에서 유명한 상표입니다. 공장에는 제품 품질을 엄격하게 제어하기 위해 전 세계에서 750 대 이상의 기계를 수입했습니다. MK 스로틀 체크 밸브의 제품 포장은 표준 상자, 진공 포장 또는 합판 상자 사용과 같은 맞춤화 할 수 있습니다.

스로틀 체크 밸브 MK의 제품 매개 변수

기술 데이터 (이 매개 변수 이외의 응용 프로그램의 경우 문의하십시오!)
크기	6	8	10	15	20	25	30
최대 흐름 (l/min)	15	30	50	140	200	300	400
압력 (MPA)	최대 31.5
크래킹 압력 (MPA)	0.05 (MK 타입)
압력 유체	미네랄 오일 또는 포스페이트 에스테르
점도 범위 (mm ²/s)	10 ~ 800
압력 유체 온도 범위 (temperature)	-30 ~+80

스로틀 체크 밸브 MK의 제품 기능 및 응용

특징:

▶ 직접 인라인 장착에 적합합니다

▶ 압력 및 점도 의존적

애플리케이션:

이 밸브는 파이프 라인에 직접 설치된 관형 스로틀 체크 밸브입니다. 밸브의 스로틀 포트에는 축 삼각형 그루브 구조가 채택되며 7 개의 사양과 2 개의 연결 스레드가 있습니다. 스로틀 밸브 MK의 주요 기능은 액추에이터의 속도를 제어하는 것입니다.

스로틀 체크 밸브 MK의 섹션 및 기호

스로틀 방향으로 밸브를 통과하는 흐름이 가득 차면 스프링과 유체는 포펫을 시트에 눌러 흐름을 차단합니다. 유체는 하우징 (2)과 조절 가능한 슬리브 (1) 사이에 형성되는 스로틀 포인트로 측면 드릴링을 통해 흐릅니다. 반대 방향으로, 유체 압력은 팝 페펫의 얼굴에 작용하여 좌석에서 들어 올려 밸브를 통해 유체가 자유롭게 흐르도록 허용합니다. 동시에, 환형 클리어런스를 통해 흐르는 유체의 일부는 원하는 자체 청소 효과를 생성합니다.

유형 MK 스로틀 체크 밸브의 구조
