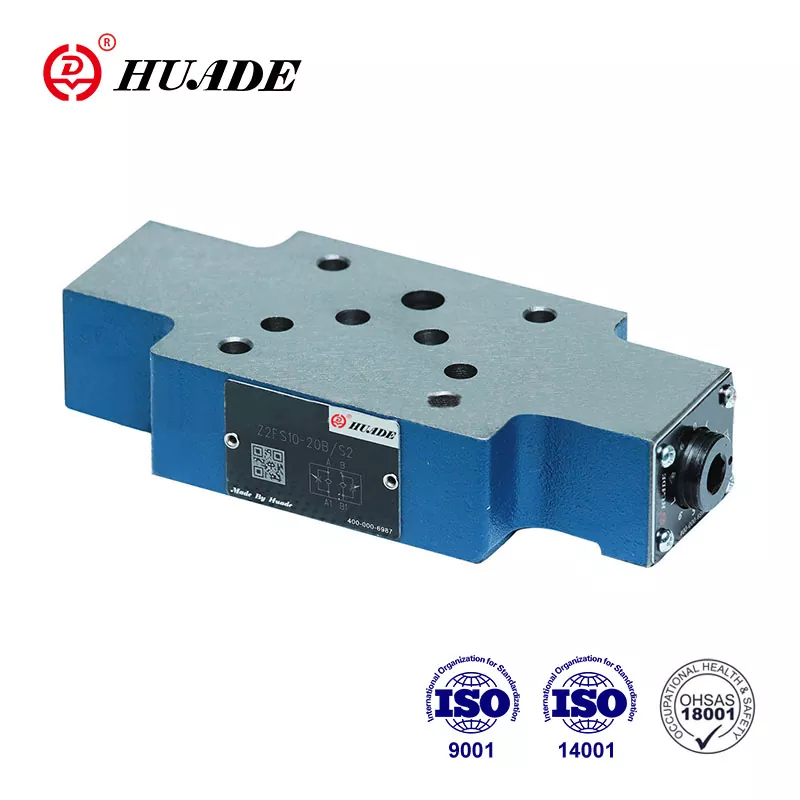

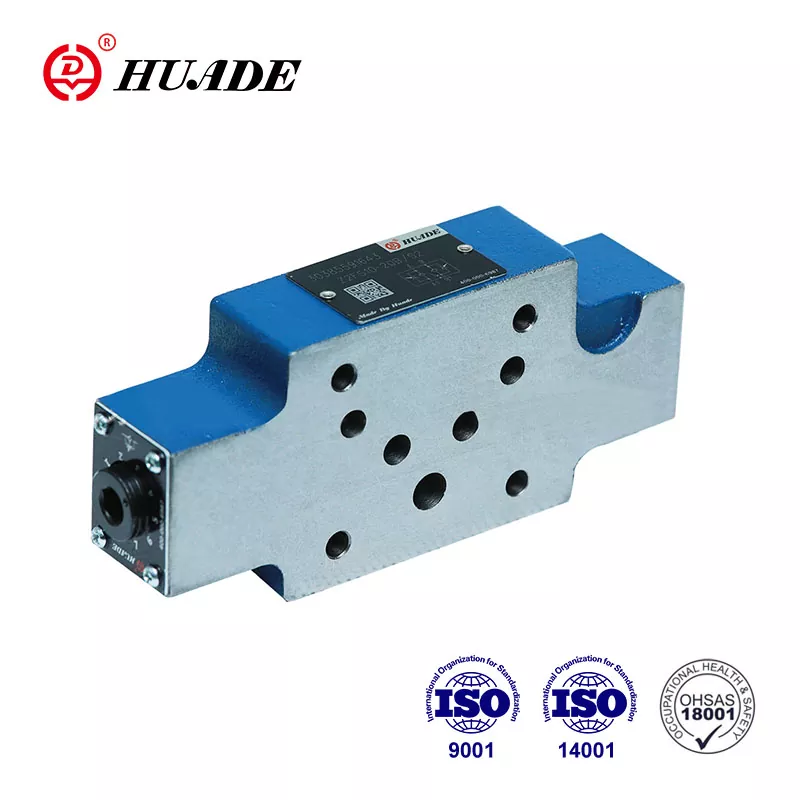

스로틀 체크 밸브 Z2FS 10

• 제품 기능 : 미터 인 또는 미터 아웃 제어.
• 사양 : Z2FS 10 시리즈,
• 응용 프로그램 : 메인 또는 파일럿 오일 흐름을 제한합니다

문의 보내기 PDF 다운로드

제품 설명

이중 스로틀/체크 밸브 Z 2 FS10 ... 20B/... 샌드위치 플레이트 디자인에 있습니다. 그들은 수직으로 조립 될 수 있습니다. Huade® Z2FS 10은 Rexroth에서 최첨단 기술을 도입함으로써 성능, 품질 및 호환성 측면에서 Rexroth 제품과 동일한 수준에 도달 할 수 있습니다. Huade® 스로틀 밸브는 광범위한 시장 인식 및 사용자 신뢰를 얻었습니다.

스로틀 체크 밸브 Z2FS의 제품 매개 변수

크기	10
최대 흐름 (l/min)	160
최대 작업 압력 (MPA)	31.5
압력 유체	미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰)
점도 범위 (mm ²/s)	10 ~ 800
유체 온도 범위 (()	-30 ~+80

스로틀 체크 밸브 Z2FS 10의 제품 기능 및 응용

특징:

▶ 샌드위치 플레이트 디자인

▶ DIN 24 340, A, ISO 4401 및 CETOP -RP 121H에서 포팅 패턴 24 340

▶ 두 서비스 포트의 기본 또는 파일럿 흐름 제한

▶ 미터 인 또는 미터 아웃 컨트롤.

애플리케이션:

이중 스로틀 체크 밸브 Z2FS 10은 하나 또는 두 개의 서비스 포트에서 메인 또는 파일럿 오일 흐름을 제한하는 데 사용됩니다. 대칭 적으로 배열 된 스로틀/체크 밸브 제한 흐름 (조정 가능한 스로틀 스풀을 사용하여) 한 방향으로 다른 방향으로 자유 리턴 흐름을 허용합니다.
