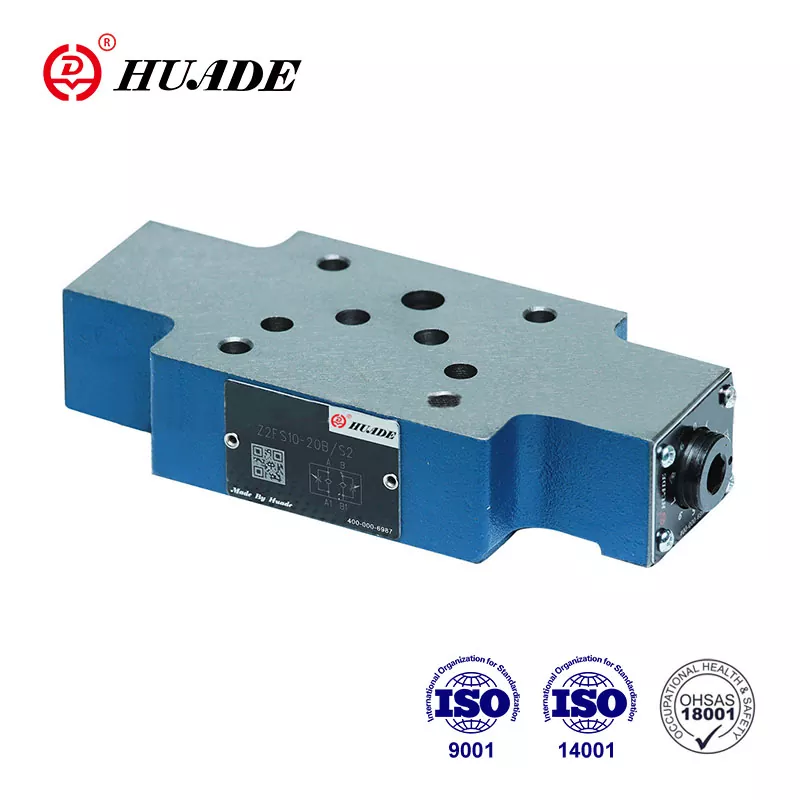

스로틀 체크 밸브 Z2FS 10-5

이중 스로틀/체크 밸브 타입 Z2FS 10...-30B/...는 샌드위치 플레이트 디자인입니다.  이 유량 밸브는 미터인 또는 미터아웃 제어에 사용됩니다. Rexroth와의 두 가지 장기적인 협력으로 인해 Rexroth가 제공하는 Z2FS 10-5-3X 시리즈를 대체할 수 있습니다. 스로틀 밸브 Z2FS 10-5의 제품 포장은 플라스틱 방수 포장, 표준 상자 또는 합판 포장과 같이 맞춤화할 수도 있습니다.

스로틀 체크 밸브 Z2FS 10-5의 제품 매개변수

스로틀 체크 밸브 Z2FS 10-5의 제품 특징 및 적용

특징:

▶ 샌드위치 플레이트 밸브

▶ A, ISO 4401 및 CETOP - RP 121 H에서 DIN 24 340에 따른 포팅 패턴

▶ 2개 서비스 포트의 메인 유체 또는 파일럿 유체 흐름을 제한하기 위한 용도

▶ 3가지 조정 요소

. 눈금이 있는 잠금식 회전 손잡이

. 내부 육각형 및 눈금이 있는 스핀들

. 눈금이 있는 회전식 손잡이

▶ 미터인 또는 미터아웃 제어용

애플리케이션:

이중 스로틀 체크 밸브 Z2FS 10-5는 하나 또는 두 개의 서비스 포트의 메인 또는 파일럿 흐름을 제한하는 데 사용됩니다. 대칭으로 배열된 두 개의 스로틀/체크 밸브는 한 방향의 흐름을 제한하고 반대 방향의 자유 흐름을 허용합니다.

스로틀 체크 밸브 Z 2 FS 10-5의 단면 및 기호

미터인 제어의 경우 유체는 밸브 시트(2)와 스로틀 스풀(3.1)로 구성된 스로틀 지점(1)을 통해 포트 A1에서 포트 A2로 전달됩니다. 스로틀링 스풀(3.1)은 스핀들(4)을 통해 축 방향으로 조정 가능하므로 스로틀링 지점(1)을 조정할 수 있습니다. 동시에 포트 A1의 유체는 보어(5)를 통해 스풀 측면(6)에 도달합니다. 스프링 힘 외에 존재하는 압력은 스로틀 스풀(3.1)을 스로틀 위치로 유지합니다. 서비스 포트 B2에서 역류하는 흐름은 스로틀 스풀(3.2)을 스프링(7)에 대해 이동시켜 밸브가 체크 밸브 역할을 하게 합니다. 자유 흐름을 허용합니다. 밸브 설치 방식에 따라 스로틀링 효과를 미터인 또는 미터아웃 제어로 배열할 수 있습니다.

주요 유체 흐름 제한

액츄에이터의 속도(주 유체 흐름)를 변경하기 위해 방향 밸브와 서브 플레이트 사이에 이중 스로틀/체크 밸브가 설치됩니다.

파일럿 유체 흐름 제한

파일럿 작동식 방향 제어 밸브에서 이중/스로틀 체크 밸브는 파일럿 초크 조정(파일럿 유체 흐름)으로 설치됩니다. 메인 밸브와 파일럿 밸브 사이에 장착됩니다.

더블 스로틀/체크 밸브의 구조, Type Z 2 FS 10-5- 30B

Z 2 FS 10 - 30B의 상징
