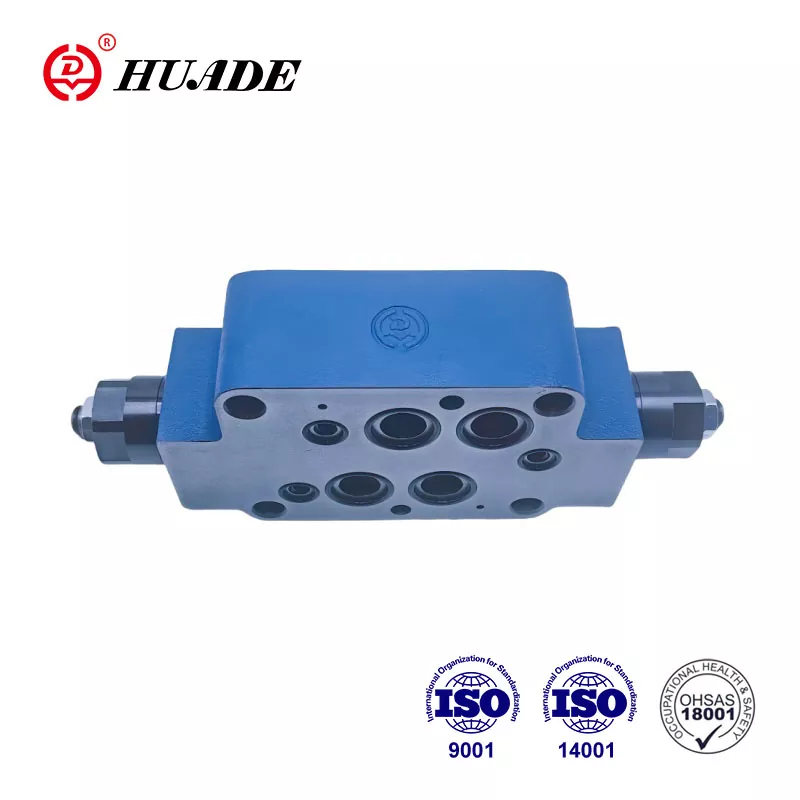

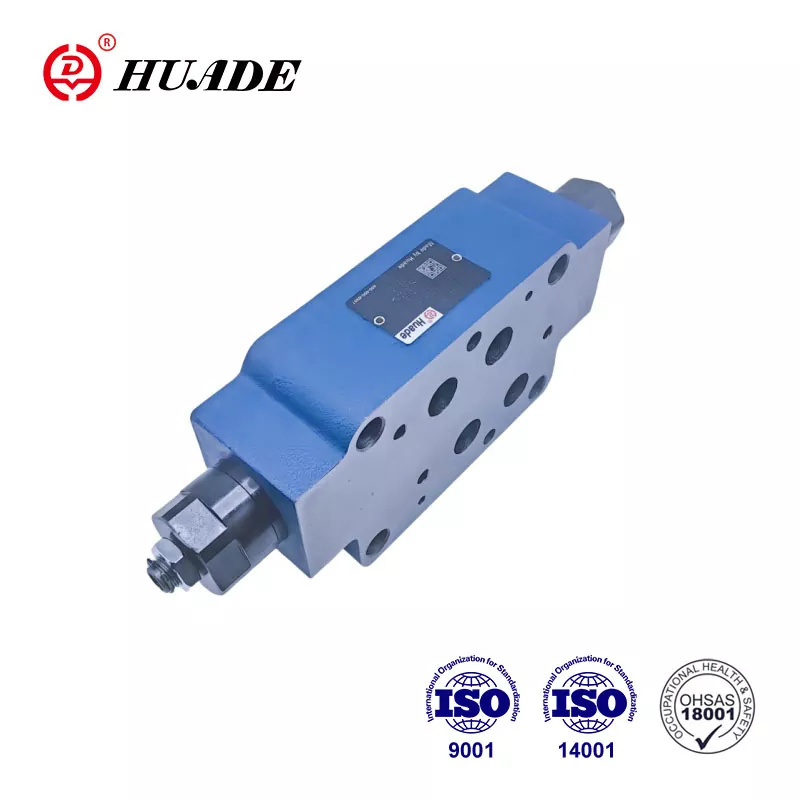

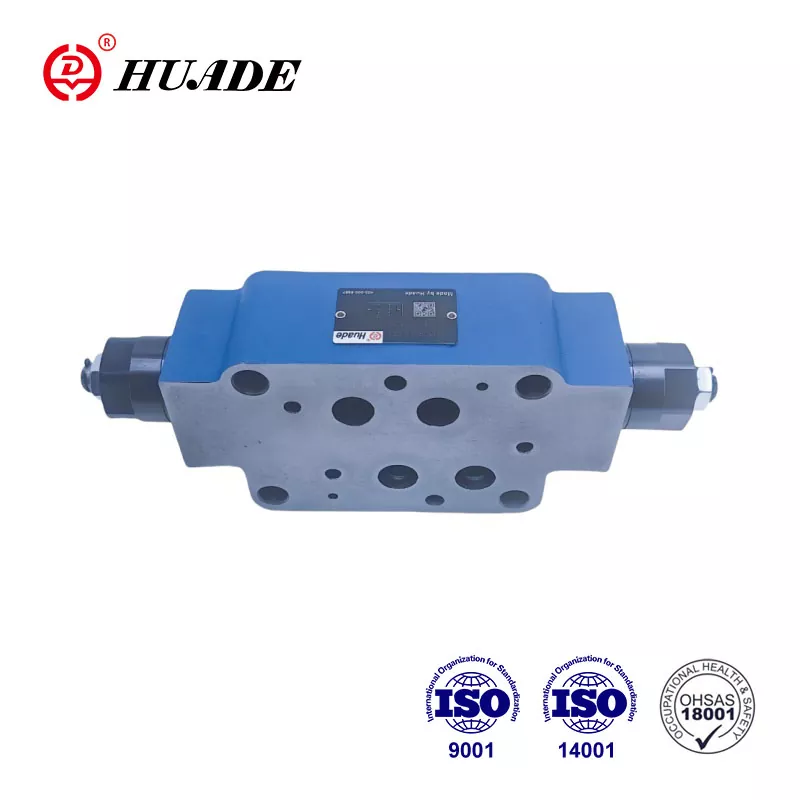

샌드위치 플레이트 설계 밸브 타입 Z 2 FS 16은 이중 스로틀/체크 밸브입니다. 이 밸브의 기능은 입구 또는 출구 흐름을 제어하는 것입니다. Huade® Z 2 FS 16이 Rexroth® Z2FS 16 3XB를 대체할 수 있다는 사실은 주로 Rexroth와의 장기적인 협력에 기인합니다. 공장에서는 제품 품질을 엄격하게 관리하며 모든 스로틀 체크 밸브는 국제 표준을 충족합니다.
|
기술 데이터(이러한 매개변수 이외의 애플리케이션에 대해서는 당사에 문의하세요!) |
|||
|
크기 |
6 |
16 |
22 |
|
최대유량(L/min) |
80 |
250 |
350 |
|
최대사용압력(MPa) |
31.5 |
35 |
|
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
||
|
점도 범위(mm ²/s) |
10~800 |
||
|
사용유체온도범위(℃) |
-30 ~ +80 |
||
특징:
▶ 샌드위치 플레이트 디자인
▶ A, ISO 4401 및 CETOP - RP 121H에서 DIN 24 340에 따른 포팅 패턴
▶ 2개의 서비스 포트로 메인 흐름 또는 파일럿 흐름 제한
▶ 미터인 또는 미터아웃 제어.
애플리케이션:
스로틀 체크 밸브 Z 2 FS 16은 하나 또는 두 개의 서비스 포트에서 메인 오일 또는 파일럿 오일 흐름을 제한하는 데 사용됩니다.
밸브 타입 Z 2 FS 16은 샌드위치 플레이트 설계의 이중 스로틀/체크 밸브입니다. 대칭으로 배열된 두 개의 스로틀/체크 밸브는 한 방향의 흐름(조정 가능한 스로틀 스풀을 통해)을 제한하고 다른 방향의 자유로운 복귀 흐름을 허용합니다.
주요 흐름 제한
이중 스로틀/체크 밸브는 방향 밸브와 서브플레이트 사이에 장착되어 액츄에이터의 속도를 변경합니다(주 유량 제한).
파일럿 흐름 제한
파일럿 작동식 방향 밸브의 경우 이중 스로틀/체크 밸브를 파일럿 초크 조정(파일럿 유량 제한)으로 사용할 수 있습니다. 이 경우에는 메인 밸브와 파일럿 밸브 사이에 장착됩니다.
이중 스로틀/체크 밸브의 구조, 유형 Z 2 FS 16 3XB
유압시스템의 원리
