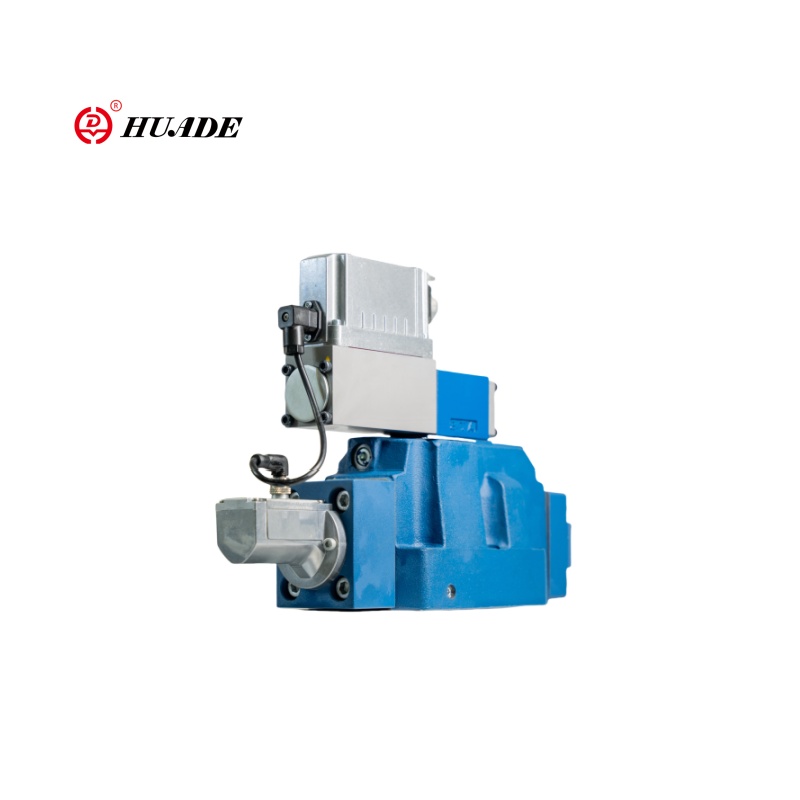

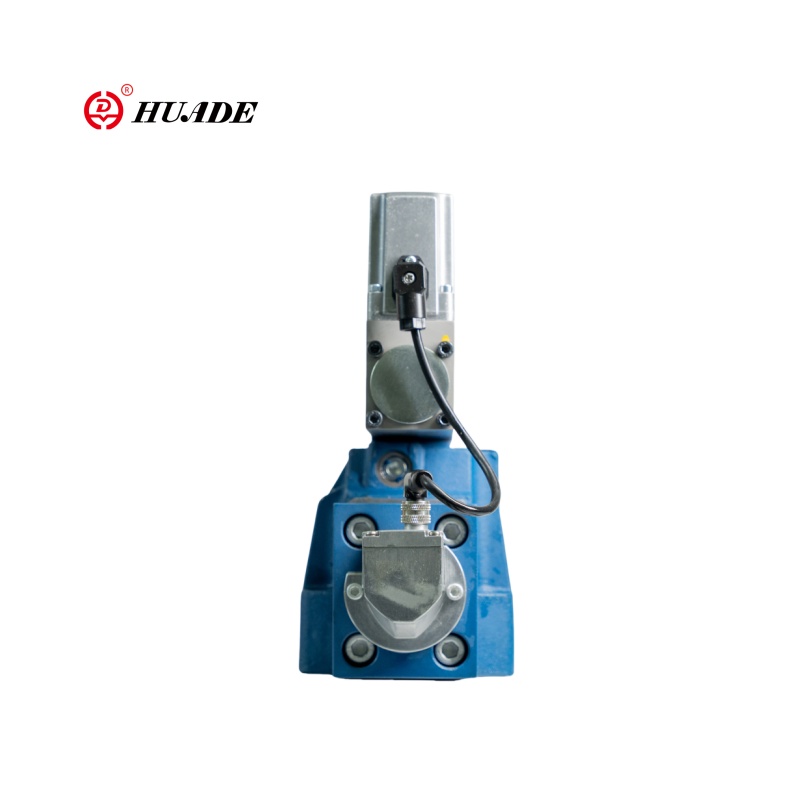

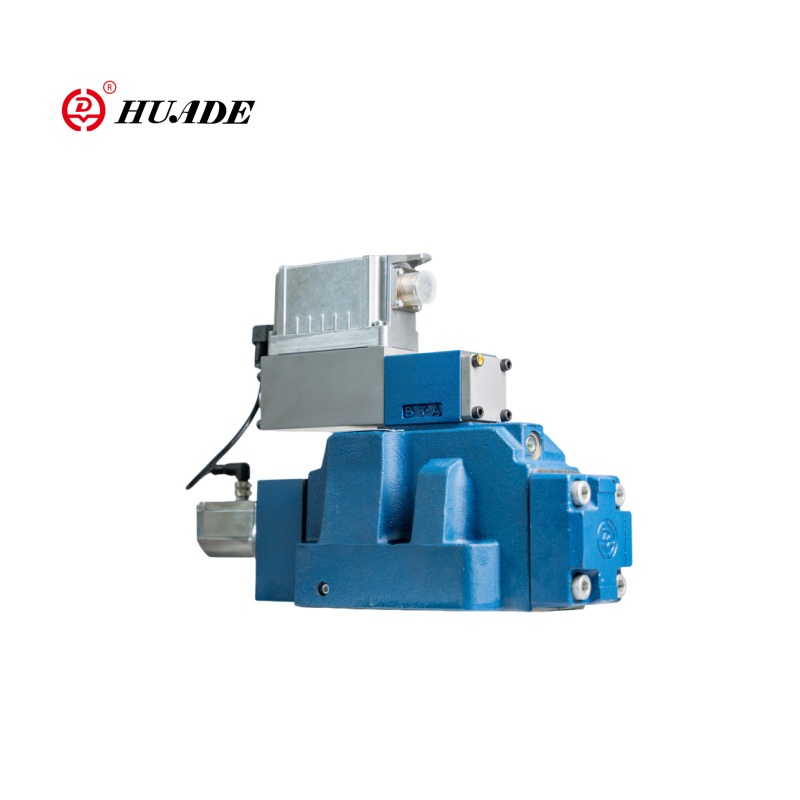

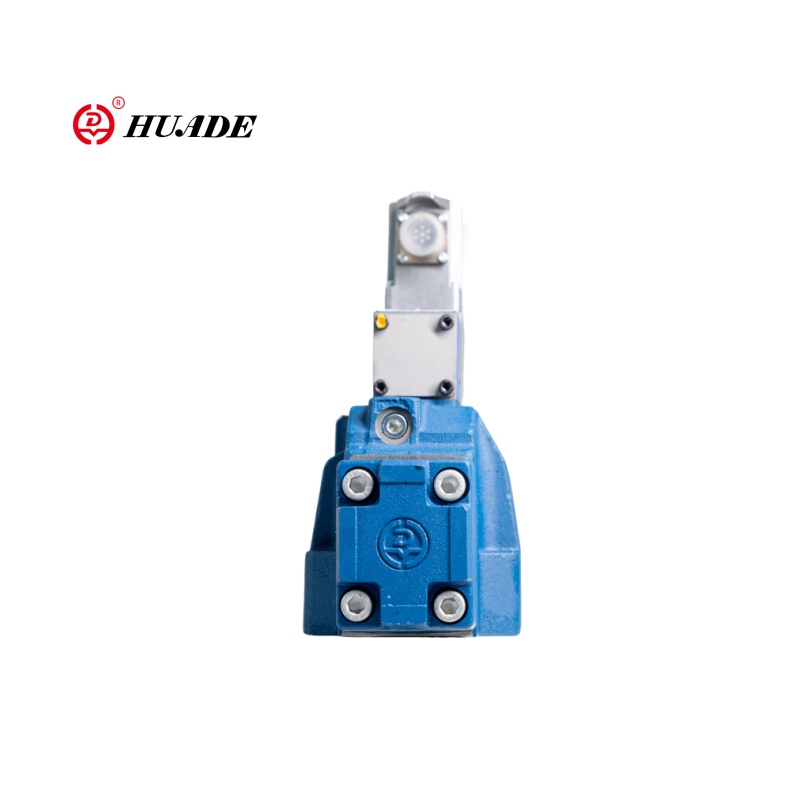

비례 방향 밸브 4WRLE-4X

Huade의 비례 방향 밸브 4WRLE-4X는 전기 고압 비례 방향 밸브 (위치 피드백 OBE)입니다. 제어 방법은 비례 솔레노이드 + 밸브 코어 위치 폐 루프 제어 (LVDT 피드백)입니다. Huade의 밸브 4WRLE-4X 바디 설계, 밀봉 기술 및 솔레노이드 성능은 Rexroth 수준에 가깝지만 극한의 작업 조건 (예 : 고주파 진동, 장기 연속 조작)에서 내구성은 약간 다를 수 있습니다. Huade의 제품 가격은 일반적으로 Rexroth보다 20% -30% 낮으며 상당한 비용 성능으로 상당합니다. 공급망이 현지화되고 배송주기가 짧고 애프터 판매 서비스 응답이 빠릅니다.

비례 방향 밸브 4wrle-4x의 제품 매개 변수

비례 방향 밸브 4WRLE-4X의 제품 기능 및 적용

특징:

▪ 신뢰할 수있는 - 입증되고 강력한 디자인

▪ 파일럿 제어 밸브의 고품질 스풀 및 슬리브

▪ 파일럿 제어 밸브의 제어 스풀은 장치가 꺼질 때 "실패 안전"위치에 있습니다.

▪ 메인 밸브의 제어 스풀은 스프링 중심 중앙 위치 및/또는 오프셋 위치에 있습니다.

▪ 유연성 - 위치, 속도 및 압력 제어에 적합

▪ 정밀한 - 높은 응답 감도와 작은 히스테리시스

애플리케이션:

비례 방향 밸브 4WRLE-4X는 동적 성능, 정밀도 및 신뢰성에 대한 높은 요구 사항, 특히 빠른 응답 및 폐 루프 피드백이 필요한 상황에서 높은 요구 사항을 갖는 유압 제어 시스템에 적합합니다. Huade의 4WRLE-4X 비례 밸브는 산업용 자동화, 공작 기계 및 가공 장비, 사출 성형기 및 다이 캐스팅 머신, 테스트 및 시뮬레이션 장비, 엔지니어링 기계 등에 널리 사용됩니다.

비례 방향 밸브 4WRLE-4X의 생산 세부 사항

기능, 섹션

밸브 타입 4WRLE은 전기 위치 피드백 및 통합 전자 제품 (OBE)을 갖춘 파일럿 작동 방향 제어 밸브입니다.

밸브 구성 :

1. 밸브 코어 및 밸브 슬리브 구조가있는 필로트 밸브 (1)

2. 센터링 스프링 및 위치 피드백이있는 메인 밸브 (2)

3. 통합 증폭기 (3)

기능:

통합 전자 장치 (OBE)가 꺼져 있거나 비활성화되면 파일럿 제어 밸브의 제어 스풀은 ""실패-안전 "위치에 스프링 작동됩니다. 메인 밸브의 제어 스풀은 스프링 중심 중앙 위치에 있습니다.

OBE (Integrated Electronics)는 지정된 명령 값을 기본 밸브 제어 스풀의 실제 값과 비교합니다. 제어 편차의 경우, 대조군 솔레노이드가 활성화 될 것이다. 변경된 자기력으로 인해 파일럿 제어 스풀이 조정됩니다.

봄.

컨트롤 단면을 통해 활성화되는 흐름은 메인 제어 스풀의 조정을 초래합니다. 메인 제어 스풀의 스트로크/제어 단면은 명령 값에 비례하여 규제됩니다.

파일럿 제어 밸브의 파일럿 오일 공급 장치는 포트 P를 통해 내부 또는 포트 X를 통해 외부입니다. 피드백은 포트 T를 통해 내부에있을 수 있으며 포트 Y를 통해 탱크의 포트 y가 될 수 있습니다.

솔레노이드 차단을 제어합니다

다음 오류의 경우, 제어 솔레노이드는 통합 전자 장치 (OBE)에 의해 에너지가 해제되며, 파일럿 제어 스풀은 "실패-안전"위치로 설정되어 기본 밸브의 파일럿 오일 챔버를 내립니다. 스프링에 의해 작동되는 메인 밸브 컨트롤 스풀은 중앙 위치로 이동합니다.
