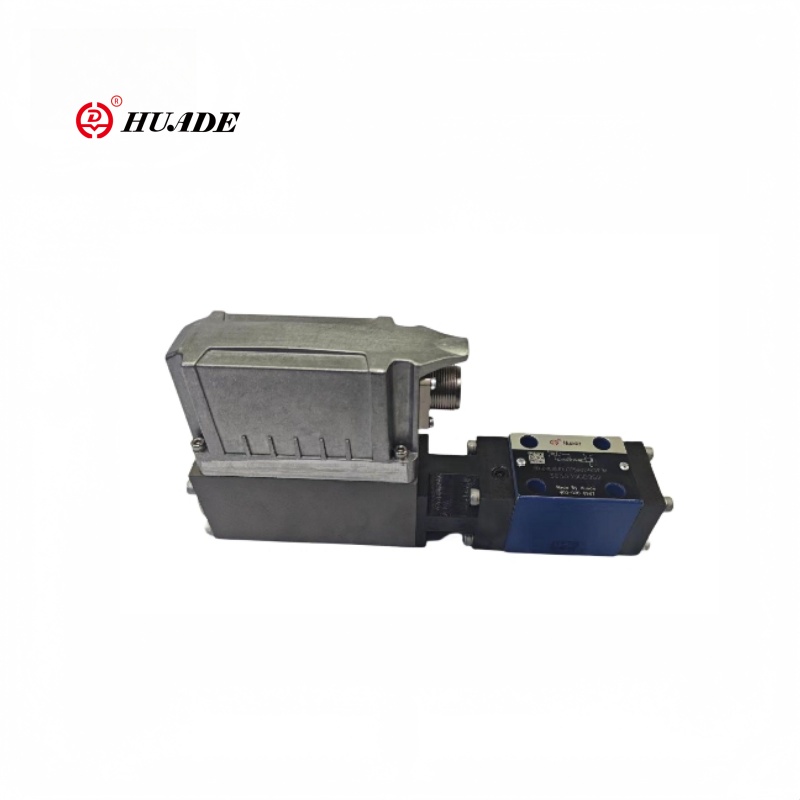

6 방향 파일럿 작동 비례 압력 감소 밸브 Drebe 6x-1X 시리즈는 파일럿 설계를 채택하여 메인 밸브 코어 구동력을 줄이고 응답 속도를 향상시킬 수 있습니다 (주파수 응답은 10Hz 이상에 도달 할 수 있음). 6 방향 구조는 파이프 라인의 복잡성을 줄이고 소형 공간에 적합합니다. Valve Drebe 6x-1x는 지능형 유압 시스템에 쉽게 통합 할 수있는 표준 산업 통신 프로토콜 (Profinet, Ethercat)을 지원합니다.
| 기술 데이터 | ||
| 일반적인 | ||
| 건설 | 파일럿 단계 | 포펫 밸브 |
| 메인 스테이지 | 스풀 밸브 | |
| 작동 | 위치 제어 및 OBE를 갖는 비례 솔레노이드 | |
| 연결 유형 | 서브 플레이트, 장착 구멍 구성 NG6 (ISO 4401-03-02-0-05) | |
| 장착 위치 | 선택 과목 | |
| 주변 온도 범위 ℃ | -20 ~+50 | |
| 체중 kg | 3.3 | |
| 진동 저항, 테스트 조건 | 최대 25g, 3 차원으로 흔들 렸습니다 (24h) | |
특징:
▶ 소비자의 시스템 압력을 줄이기위한 위치 피드백 및 온보드 전자 장치가있는 파일럿 작동 밸브 (파일럿 오일 내부 만)
▶ 3 방향 버전 (p-a/a -t), pmin = pt
▶ 압축 스프링에 대한 전기자 위치를 통해 조정 가능
▶ 위치 제어, 최소 히스테리시스 <1 %, 빠른 응답 시간, 기술 데이터 참조
▶ 전자 장치가 결함이있는 경우에도 안전 수준으로의 압력 제한 (솔레노이드 전류 I> IMAX)
▶ 서브 플레이트 부착의 경우 ISO 4401-03-02-0-05에 구멍 구성을 장착하십시오. 카탈로그 시트 RE45053에 따라 하위 플레이트 (별도로 주문)
▶ DIN 43563-AM6의 플러그인 커넥터, Catalog Sheet Re 08008 참조 (별도로 주문)
▶ 온보드 트리거 전자 제품에 대한 데이터
애플리케이션:
비례 압력 감소 밸브 Drebe 6x-1x 시리즈는 산업 유압 시스템에서 고성능 구성 요소로, 건설 기계, 야금 장비, 사출 성형 기계 및 다이 캐스팅 머신과 같은 정밀한 압력 제어 및 동적 응답이 필요한 복잡한 작업 조건에 적합합니다.
일반적인
유형 Drebe6x 비례 압력 감소 밸브는 3 방향 메인 스테이지와 함께 조종됩니다.
파일럿 밸브 (압력 릴리프 밸브 파일럿 스테이지)는 P를 통해 파일럿 오일의 제어 된 흐름으로 내부적으로 공급됩니다.
밸브는 온보드 전자 제품이있는 위치 제어 비례 솔레노이드를 통해 작동됩니다.
이러한 밸브를 사용하면 (소비자) 압력을 설정 점과 관련하여 무한히 조정하고 감소시킬 수 있습니다.

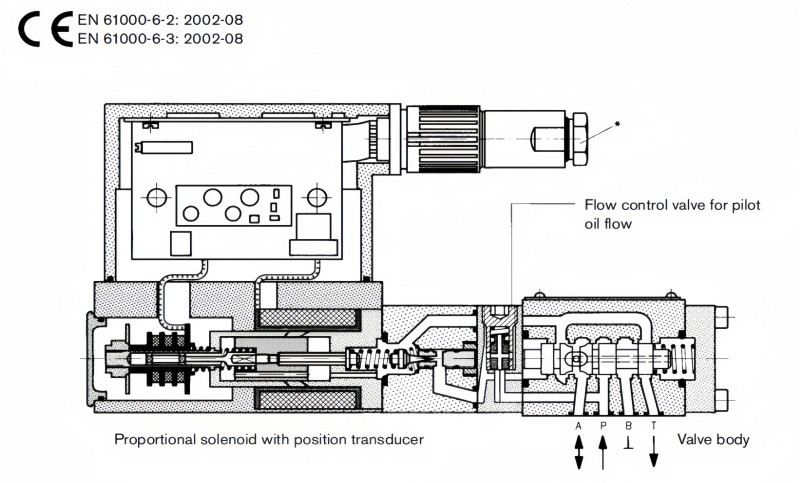

기본 원리
A의 시스템 압력을 조정하려면 트리거 전자 장치에 설정 점이 설정됩니다. 이 설정 점에 기초하여, 전자 장치는 스프링 힘에 대한 솔레노이드의 위치를 제어한다. 비례 솔레노이드는 스프링 특성 곡선에 정확하게 위치됩니다. 파일럿 스테이지에는 유량 제어 밸브를 통해 <0.6 L/분의 유속에서 P로부터 오일이 제공된다. 파일럿 압력은 A의 소비자 압력 (봄)과 비교되고 규제됩니다.
스프링은 T에서 Pamin = P를 초래합니다.
최대 안전에 대한 압력 제한
결함이 전자 장치에서 발생하면 솔레노이드 전류 (IMAX)가 제어되지 않은 방식으로 지정된 레벨을 초과하도록하면 압력이 결정된 레벨보다 높아질 수 없습니다.
최대 스프링 힘.
