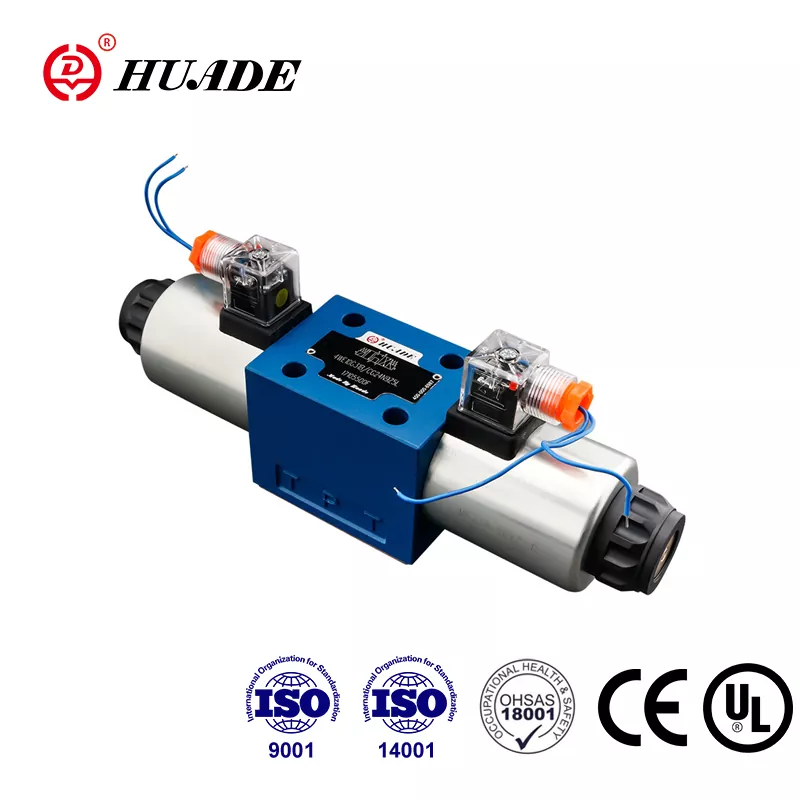

Beijing Huade Hydraulic은 1979년에 설립되었으며 현재 유압 밸브 및 장비의 설계, 제조 및 서비스를 전문으로 하는 대규모 국유 기업 그룹으로 발전했습니다. Huade® 방향 스풀 밸브 타입 4WE 10 D는 Rexroth가 제공하는 동일한 모델에 대한 저렴한 대안입니다. 솔레노이드 방향 밸브 시리즈는 CE 및 UL 인증을 통과했습니다. 밸브는 위조 방지 라벨이 붙은 표준 상자에 포장됩니다. 공장은 품질 관리, 환경 관리, 산업 보건 및 안전 관리 시스템 인증을 통과했습니다. Huade® 유압 방향 밸브는 해양 조향 장치 유압 시스템, 선회 크레인 시스템 및 조정 가능한 피치 프로펠러 유압 시스템에 널리 사용되며 Huade는 해양 산업에서 거대한 고객 그룹을 소유하고 있습니다.
|
최대 작동 압력 |
포트 A.B.P(MPa) |
31.5까지 |
|
포트 T(MPa) |
16 |
|
|
최대 유량(L/min) |
120 |
|
|
단면적(전환 위치 0): |
기호 Q 사용 공칭 면적의 약 6% |
|
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
|
|
작동유 온도범위(℃) |
-30~+80 |
|
|
점도 범위 (mm2/s) |
2.8~500 |
|
|
체중(kg) |
솔레노이드 1개가 있는 밸브 |
5.1(DC),4.3(AC) |
|
2개의 솔레노이드가 있는 밸브 |
6.7(DC),5.1(AC) |
|
특징:
▶ 직접 솔레노이드 작동식 방향 스풀 밸브가 표준 버전으로 제공됨
▶ 탈착식 코일이 있는 습식 핀 DC 또는 AC 솔레노이드
▶ 완벽한 개요
▶ 압력밀폐실을 열지 않고도 코일 교체 가능
▶ 중앙 또는 개별 전기 연결 선택
▶ 선택적인 핸드 오버라이드
▶ 긴 수명
▶ Din 24 340 form A, ISO 4401 및 CETOP - RP 121H에 따른 포팅 패턴
애플리케이션:
4WE 10 D는 솔레노이드 작동식 방향 스풀 밸브입니다. 유체의 시작, 정지 및 방향을 제어합니다.
방향 밸브는 기본적으로 하우징(1), 1개 또는 2개의 솔레노이드(2), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다. 정지 상태에서 제어 스풀(3)은 리턴 스프링(4)을 통해 중앙 또는 초기 위치에 고정됩니다(임펄스 스풀의 경우 제외). 제어 스풀(3)은 습식 핀 솔레노이드(2)에 의해 작동됩니다. 솔레노이드(2)의 힘은 제어 스풀(3)에 작용하여 정지 위치에서 원하는 끝 위치로 이동합니다. 이는 P에서 A로, B에서 T로, 또는 P에서 B로, A에서 T로의 자유로운 흐름을 허용합니다.
솔레노이드(2)의 전원이 차단되면 제어 스풀(3)은 리턴 스프링(4)에 의해 초기 위치로 돌아갑니다.
옵션인 핸드 오버라이드(5)를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(3)을 이동할 수 있습니다.
WE 10 30B 시리즈의 구조도
1. 유체를 여과해야 합니다. 최소 필터 미세도는 20μm입니다.
2. 탱크는 밀봉되어야 하며, 공기 입구에는 에어필터를 설치해야 합니다.
3. 공장 출고 시 서브 플레이트가 없는 제품이 필요한 경우 특별히 주문하십시오.
4. 밸브 고정 나사는 샘플 북에 나열된 매개변수에 따라 선택하여 사용해야 합니다.
5. 밸브와 연결되는 표면의 거칠기는 0.8이 요구됩니다.
6. 상대편의 표면 조도는 0.01/100mm가 필요합니다.
