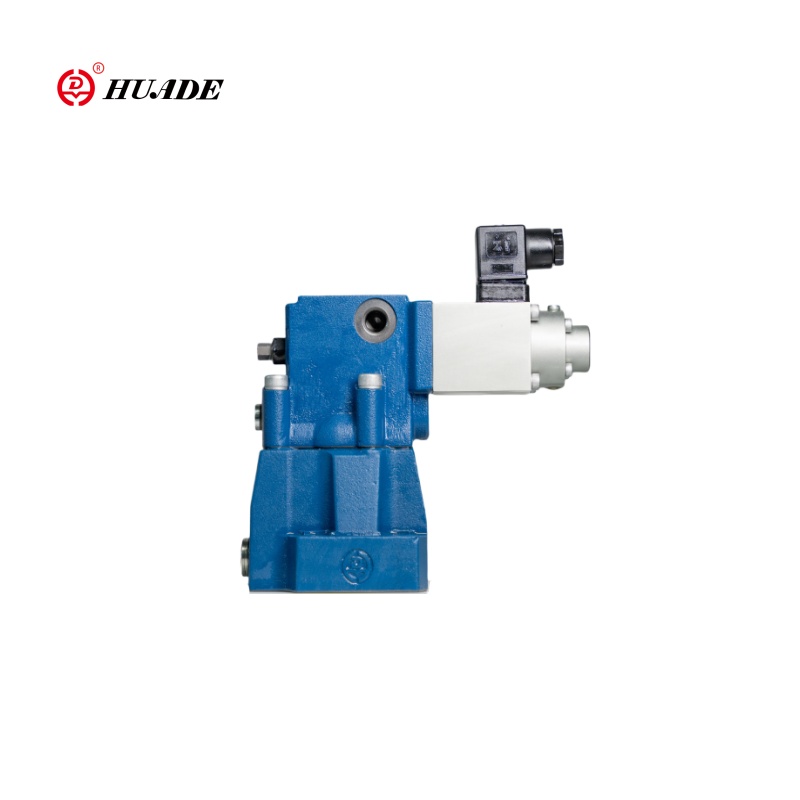

Huade의 Drem 유형 파일럿 작동 전자기 전자기 비례 압력 감소 밸브는 원뿔 밸브 구조를 특징으로하며, 이는 전기 신호에 기초하여 특정 회로의 압력을 줄일 수 있습니다. 또한,이 비례 압력 감소 밸브 DREM에는 최대 압력 보호 장치가 장착되어있어 시스템이 예상치 못한 고압으로 인한 손상으로부터 보호되도록합니다.
| 유압 | ||
| MAX. 세트 압력 (MPA) | 포트 A와 b | 31.5 |
| 포트 Y | 탱크로 이동. 압력 | |
| 포트 A (MPA)의 최대 설정 압력 | 압력 등급과 동일합니다 | |
| Min. Port Afor Port A (MPA) | "Q"와 관련이 있습니다. (곡선 참조) | |
| 선형성 (%) | ± 3.5 | |
| 반복성 (%) | <± 2 | |
| 히스테리시스 | 떨림 ± 2.5% pmax | |
| 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |
| 점도 범위 (mm2/에스) | 2.8 ~ 380 | |
| 유체 온도 범위 (() | -20 ~ +70 | |
| 전기 같은 | ||
| 공급 전압 | DC | |
| 최소 제어 전류 (a) | 0.1 | |
| 최대 제어 전류 (a) | 0.8 | |
| 코일 저항 (ω) | 20 ℃의 오래된 밸브는 19.5, Max. Warm 밸브는 28.8입니다. | |
| 의무 | 마디 없는 | |
| 최대 조건 온도 (℃) | 50 | |
| DIN에 대한 단열재 40 050 | IP65 | |
| 관련 증폭기 | 플러그인 컨텐터 | |
| 전기 응용 프로그램 | VT_2000 : 40 (함께 제공) | |
특징:
▶ 옵션 최대 압력 보호
▶ A와 B 사이의 선택적 체크 밸브
▶ 작동 압력을 줄이는 데 사용되는 밸브
▶ 서브 플레이트 장착
▶ 하나의 스커트에서 밸브와 전자 제품
애플리케이션:
비례 압력 감소 밸브 DREM은 석유 산업, 화학 산업, 기계 제조, 항공 우주, 공구 및 조명 산업, 조선 및 광업과 같은 여러 산업 분야에서 널리 사용됩니다.
밸브 타입 DRE 및 DREM은 파일럿 작동 압력 감소 밸브입니다. 그것들은 작업 압력 감소에 사용됩니다.
밸브는 기본적으로 기본 스풀 어셈블리 (4)가있는 비례 솔레노이드 (2) 메인 밸브 (3)와 옵션 체크 밸브 (5)가있는 파일럿 밸브 (1)로 구성됩니다.
DREM을 입력하십시오.
자동으로 유발하는 비례 솔레노이드에서 비례 적으로 높은 제어 전류로 인해 과도한 유압 압력 (유압 안전)이 발생하지 않도록하기 위해
최대 압력 안전을 위해 스프링로드 최대 압력 릴리프 밸브 인 포트 A의 더 높은 압력은 필요한 경우 선택적으로 설치할 수 있습니다.
참고 : 체크 밸브 (5)를 통해 포트 A에서 포트 B 로의 압력 유체가 흐르면, y를 통한 오일의 평행 흐름은 탱크에 부착 된 액추에이터의 감속 공정에 영향을 미칩니다.
포트 B (예 : 비례 방향 밸브)의 스로틀 밸브에 의해 감속되고 있습니다. 그러한 상황에서, 세 번째 흐름 방향 A에서 y는 포트 A의 최대 압력을 제한하는 데 적합하지 않습니다.
비례 압력 감소 밸브 드림의 기호
