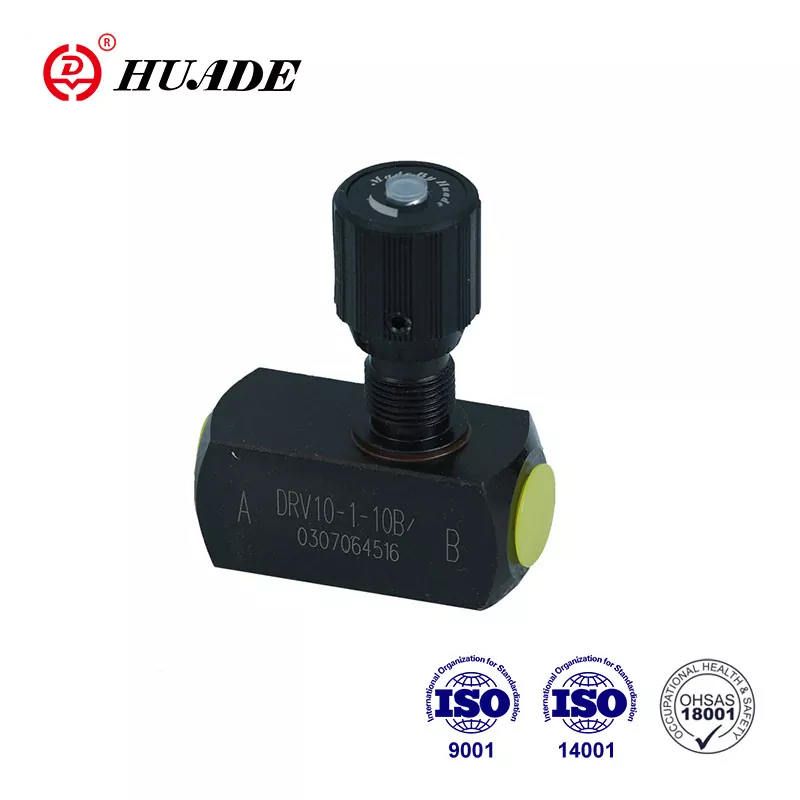

스로틀 체크 밸브 DRV

Huafilter는 수년 동안 Huade® 유압 스로틀 체크 밸브 DRV 공급에 전념해 왔습니다. 우리는 Huade Hydraulic의 공인 대리점입니다. 우리는 각 DV 스로틀 체크 밸브의 보증 기간이 1년임을 약속합니다. 보증 기간 동안 고객은 무료 유지 보수 서비스를 누릴 수 있습니다. Huade Hydraulic은 중국의 주요 기업이며 높은 평판을 누리고 있습니다. 자사의 제품은 높은 품질과 저렴한 가격입니다. 비용 효율적인 유압 밸브를 찾고 있다면 Huade®를 선택하세요!

문의 보내기 PDF 다운로드

제품 설명

밸브 유형 DRV는 스로틀/체크 밸브입니다. 이 밸브는 구조가 간단하여 널리 사용됩니다. Rexroth와의 두 가지 장기적인 협력 덕분에 Huade® 유압 스로틀 밸브는 국제 브랜드의 유사한 제품 품질과 일치할 수 있습니다. 그들은 일류 브랜드에 대한 저렴한 대안입니다. Huade®는 중국에서 잘 알려진 상표입니다.

스로틀 체크 밸브 DRV의 제품 매개변수

재료	강철	놋쇠	스테인레스 스틸
최대. 허용사용압력(MPa)	35까지	15까지	35까지
체크 밸브의 크래킹 압력(DRV 유형)	0.05(필요한 경우 크래킹 압력 사용 가능)
체액	미네랄 오일 또는 인산염 에스테르
사용유체온도범위(℃)	-30 ~ +80
점도 범위(mm ²/s)	10~800
설치 위치	선택 과목

스로틀 체크 밸브 DRV의 제품 특징 및 적용

특징:

▶ 나사 연결

▶ 서브플레이트 장착

애플리케이션:

스로틀/체크 밸브 타입 DRV는 한 방향으로 정확한 오일 흐름을 설정하고 반대 방향으로 자유로운 복귀 흐름을 허용하는 역할을 합니다.

스로틀 체크 밸브 DRV의 단면 및 기호

스로틀/체크 밸브 DRV는 기본적으로 하우징(1), 잠금 장치(3)가 있는 조정 손잡이(2)로 구성됩니다. 조정 손잡이(2)를 왼쪽으로 돌리면 스로틀 핀(5)이 있는 스핀들(4)이 유량 섹션(6)을 최대로 증가시킵니다. 조정 손잡이(2)를 오른쪽으로 돌리면 스로틀 핀(5)이 있는 스핀들(4)이 누출 없이 완전히 닫힐 때까지 흐름 구간(6)을 감소시킵니다. 반복 설정을 위해 스핀들(4) 상단에 색상 눈금(7)이 제공됩니다. 표시되는 색상 삼각형(8) 영역은 밸브가 얼마나 열려 있는지 나타냅니다(색상 삼각형이 클수록 개방 크기도 커집니다). . 유량 설정은 잠금 장치(3)를 통해 잠깁니다.

스로틀 체크 밸브 DRV의 구조

스로틀 체크 밸브 DRV의 기호
